赛车车身骨架有限元应力分析模型

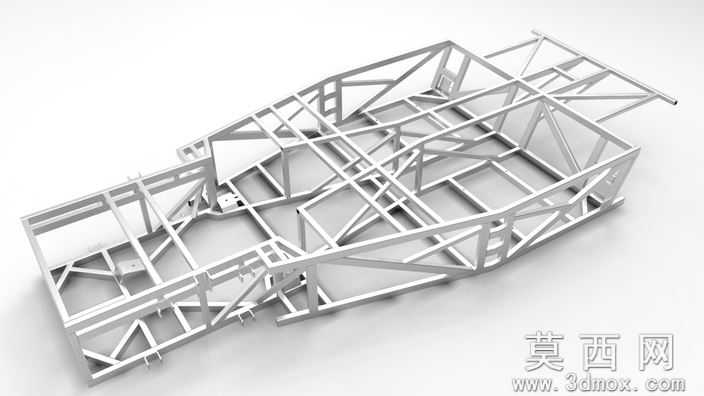

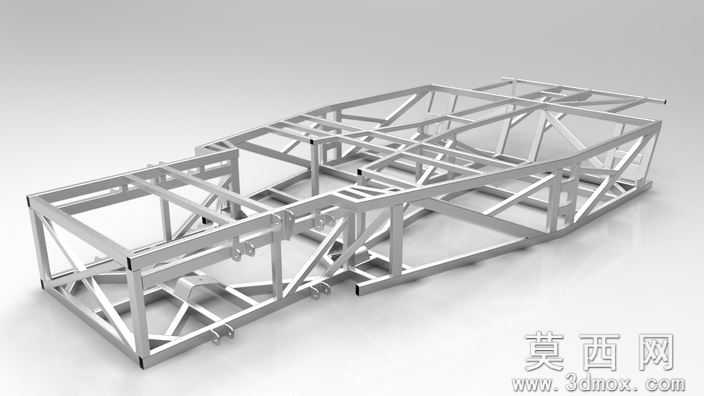

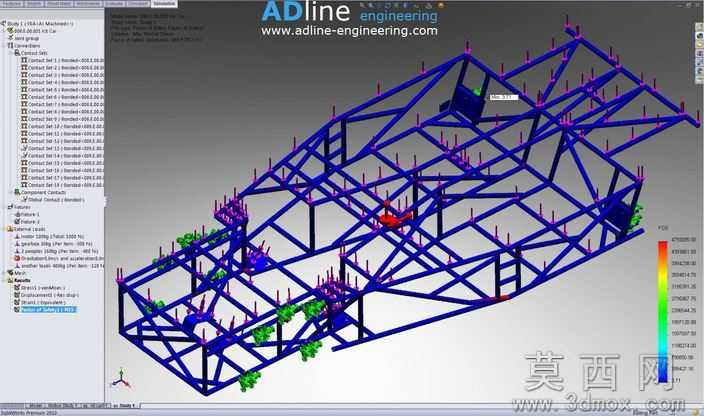

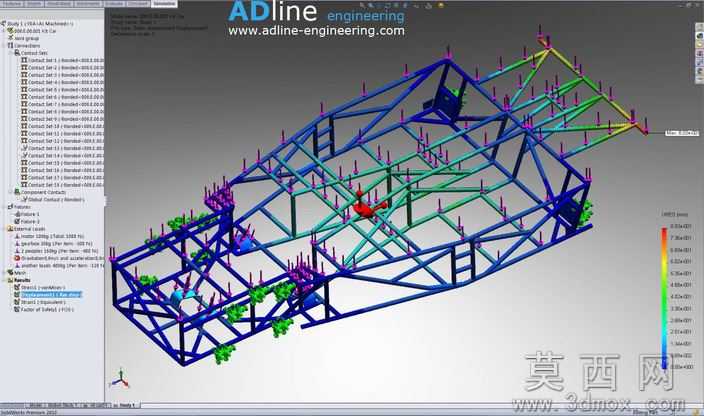

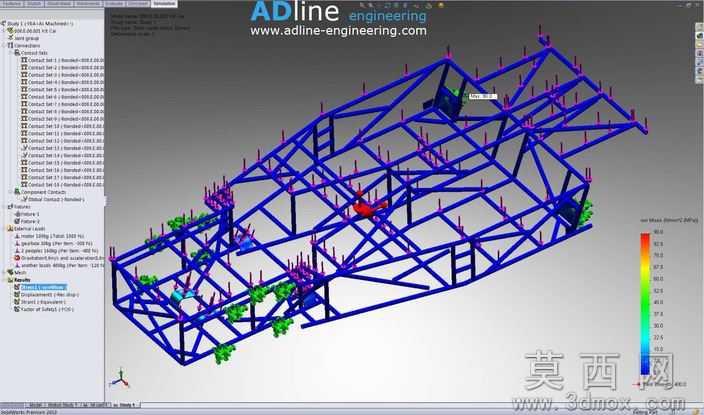

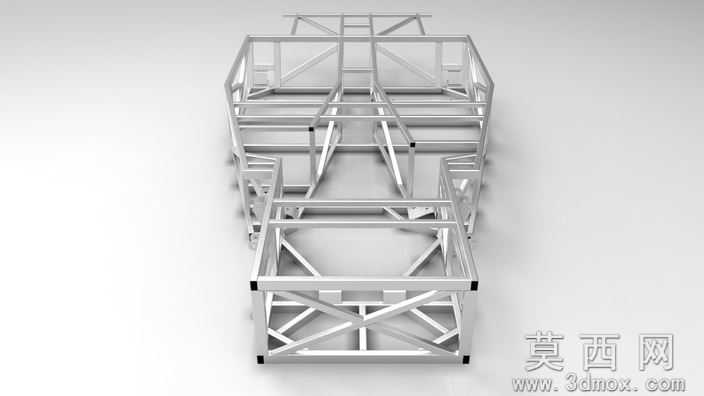

本模型为自制莲花赛车车身车架的有限元应力分析三维模型，建模阶段基于BMW 3er(E36)车型的核心部件安装基准开展结构设计，完整覆盖制动系统、发动机、变速箱、转向机构、减速机、悬架等关键总成的安装点位布局，采用空间管桁架式框架结构作为车身承载主体，通过SolidWorks完成全参数化三维建模，所有管件的连接节点、安装支座均按照实际焊接装配要求设计，可直接导出STEP、IGES等通用格式用于不同CAE软件的仿真计算，同时兼容STL格式用于快速原型验证。模型完成结构建模后导入有限元分析模块开展FEA仿真，对不同管径、不同壁厚的管件赋予对应金属材质属性，按照赛车实际行驶工况施加边界约束与载荷，模拟制动、加速、转向等多工况下的受力状态，通过后处理模块输出应力分布云图、位移变形云图，直观呈现车架不同位置的应力集中区域与变形量大小，图中不同色彩的杆件对应不同应力区间，可清晰识别高应力风险点位。设计过程中以最大应力、最大位移、安全系数FOS作为核心校核指标，对初始框架的管件排布、节点连接形式进行多轮优化，在保证车架整体刚度与强度满足赛事安全要求的前提下，尽可能削减非承载区域的材料用量，实现车架轻量化设计目标。模型完整保留了建模过程的特征树与分析步骤参数，可根据不同的动力总成配置、赛事规则要求快速调整框架尺寸与载荷参数，重新生成分析结果，为赛车车架的实物加工制作提供精准的设计依据，也可作为汽车工程专业学习车身结构设计、有限元仿真分析的参考案例。
