屠宰场双轨输送悬挂肉钩结构设计

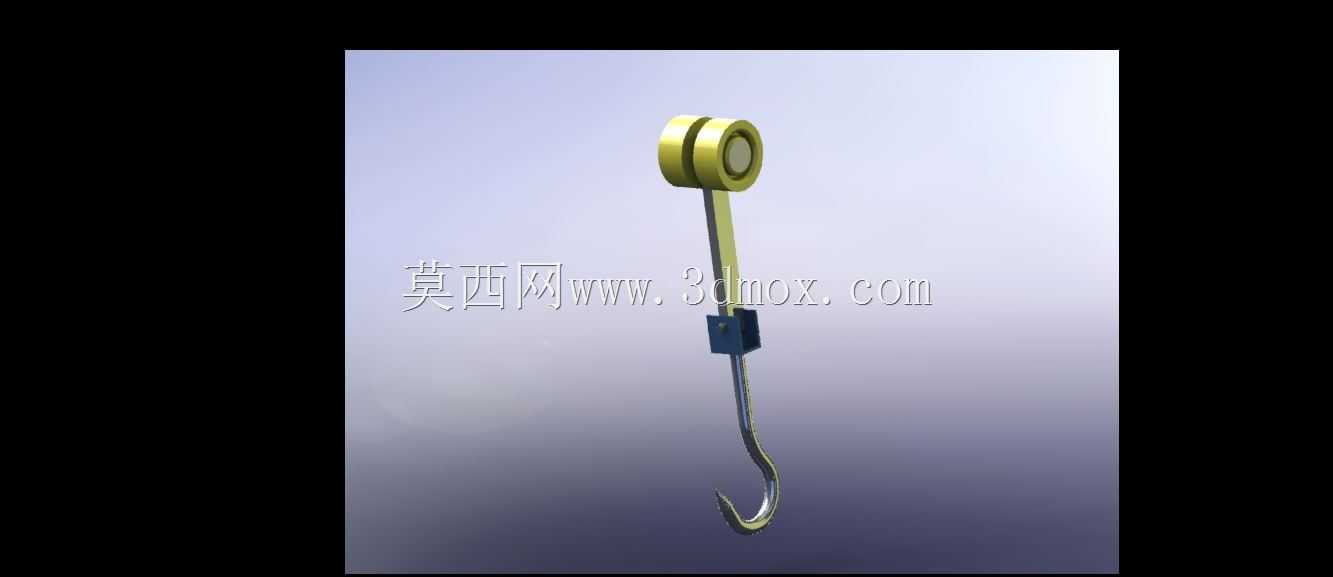

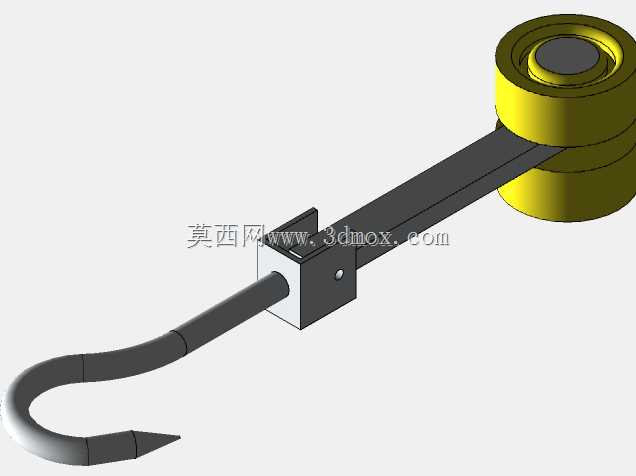

　　上部行走轮采用双轮并列布局，轮缘的型面完全匹配屠宰线常用的双轨工字钢或专用铝合金轨道的截面轮廓，轮体与轨道的接触间隙控制在合理范围，既能够保证在轨道水平段、上下坡段、转弯段的顺畅滑行，不会出现卡滞、跳轨的问题，同时也能控制行走过程中的晃动量，避免相邻挂钩上的胴体发生碰撞剐蹭，影响胴体外观品质。中部的承载杆采用变截面设计，上部与滚轮组连接的部位做了加粗处理，用于承受主要的竖向载荷，杆身中部设置了方形的限位挡块，这个挡块的作用一方面是在挂钩经过线上的工位操作点时，能够被线体旁的拨叉、止停机构精准卡位，实现定点停驻，方便操作人员完成放血、去毛、开膛、分割、检疫等各工序的操作，另一方面也能避免挂钩在滑行过程中出现绕竖向轴线的过度旋转，保证胴体始终保持稳定的悬挂姿态。在畜禽屠宰加工的连续化生产线布局中，双轨输送系统是衔接各工序流转的核心载体，而配套的悬挂肉钩则是直接承载胴体、保障输送顺畅的关键接触部件，这类部件的设计合理性直接影响整条屠宰线的运行效率与操作安全性。这款双轨肉钩的整体结构采用分体式组合设计，上部为适配双轨滑道的行走滚轮组，中部为连接承载杆，下部为防脱弯钩结构，各部件之间通过可靠的限位结构连接，避免运行过程中出现部件松脱、胴体掉落的风险。

　　下部的弯钩部分采用圆弧过渡的钩型设计，钩尖部位做了钝化处理，既能够保证挂取胴体时的便捷性，又能避免尖锐钩尖划伤操作人员或者划破胴体表皮，钩身的弧度经过反复校核，在悬挂不同重量等级的猪、牛、羊胴体时，重心始终落在挂钩的竖向承载轴线上，不会出现偏载导致的滚轮偏磨、挂钩倾斜的问题。从安装边界来看，这款双轨肉钩的上部滚轮组的宽度完全适配常规屠宰双轨的轨距要求，不需要对现有轨道进行额外改造就可以直接替换安装，挂钩整体的竖向长度匹配屠宰线操作面的常规高度，操作人员在站立操作时不需要过度抬臂或者弯腰就可以完成挂取、摘取胴体的动作，符合人体工程学的操作要求。

　　在材料选择的设计考量上，滚轮部分采用自润滑的耐磨非金属材质，不需要额外加注润滑油就可以长期在高湿、多油污的屠宰车间环境下顺畅运行，不会因为润滑油滴落污染胴体，满足食品加工场景的卫生要求；承载杆与弯钩部分采用符合食品接触标准的不锈钢材质，表面做抛光处理，不容易残留血污、碎屑，日常清洗消毒非常方便，同时能够耐受屠宰车间常用的酸碱类消毒剂腐蚀，长期使用不会出现生锈、镀层脱落的问题。在结构强度设计上，各部件的连接部位都做了应力分散处理，承载杆与弯钩的连接位置没有尖锐的应力集中角，能够承受满载情况下的冲击载荷，比如在胴体挂取瞬间的冲击力、线体启停过程中的惯性力，都不会出现部件变形、断裂的问题。

　　实际生产场景中，这类双轨肉钩需要长时间在低温高湿的环境下连续运行，从待宰圈后的放血工位开始，一直到冷却排酸、分割入库的全流程，都需要依靠这类挂钩完成胴体的承载输送，因此设计过程中除了考虑结构强度与运行顺畅度，还充分考虑了部件的互换性，所有易损的滚轮部件都采用标准模块化设计，现场维护时不需要整体更换挂钩，只需要快速更换磨损的滚轮就可以恢复使用，能够大幅降低生产线的维护成本与停机维护时间。另外，挂钩整体的重量经过优化控制，在保证结构强度的前提下尽可能降低自重，一方面能够减少线体运行的无效载荷，降低输送驱动系统的能耗，另一方面也能减轻操作人员手动移动挂钩时的操作强度，提升工序操作的效率。
