径向星形活塞发动机装配结构设计

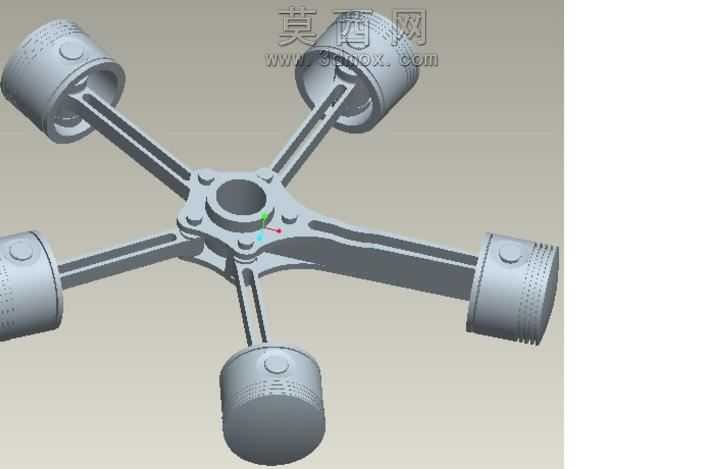

本模型为径向布局的星形活塞发动机装配结构，采用三维参数化建模方式完成全零件设计与整机装配，整体围绕中心曲柄轴呈放射状均匀排布五组活塞连杆组件，还原了星形发动机经典的周向动力输出结构。建模过程中首先完成中心曲柄毂的基准特征搭建，以中心轴为阵列基准，按照72度周向夹角完成连杆安装位、轴孔、连接法兰的特征绘制，保证各缸体安装位的同轴度与位置精度符合机械设计公差要求。活塞部分采用分体式建模思路，分别完成活塞裙部、活塞环槽、活塞销座的特征构建，还原了活塞与连杆小头的铰接配合结构，活塞外圆面的环槽细节、顶部燃烧室凹坑特征均按照真实内燃机活塞结构进行等比例还原，保证结构的工程参考价值。连杆部分采用工字型截面设计，在保证结构强度的同时降低往复运动质量，建模时对连杆大头与曲柄销的配合面、小头与活塞销的铰接面做了公差匹配处理，装配时通过同轴度、面重合约束完成各部件的定位，最终实现五组连杆同步铰接于中心曲柄的装配效果。渲染阶段采用哑光金属材质赋予缸体与活塞部件，通过浅灰色哑光材质模拟铸铁发动机的真实质感，对中心曲柄轴的配合面做了轻微高光处理区分加工面与非加工面，背景采用中性灰纯色背景突出机械结构本身，通过等轴测视角完整展示五缸径向排布的整体布局，清晰呈现星形发动机相较于直列发动机的结构紧凑性优势。设计过程中充分考虑了星形发动机的运动逻辑，各部件的运动干涉检查均在装配环境下完成，保证活塞往复运动、连杆摆动、曲柄旋转的运动路径无干涉，可直接用于运动仿真演示，为航空活塞发动机、小型动力装置的结构学习与方案设计提供直观的三维参考。
