商用厨房不锈钢岛式排烟罩结构设计

　　在商用餐饮后厨的布局规划中，岛式排烟区域的油烟收集一直是通风系统设计的难点，这类区域通常设置在厨房中央，对应多组同时作业的炒炉、蒸柜、炸炉等热加工设备，无法依托墙面做侧吸式排烟结构，必须采用吊装的岛式烟罩完成油烟捕集，本次设计的不锈钢岛罩正是针对这类场景开发的油烟收集终端构件。

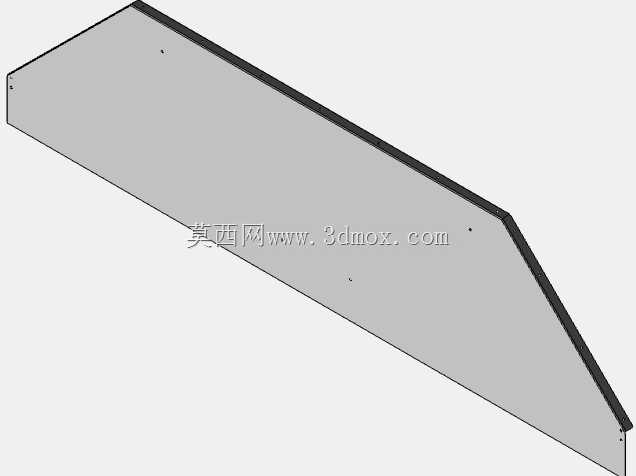

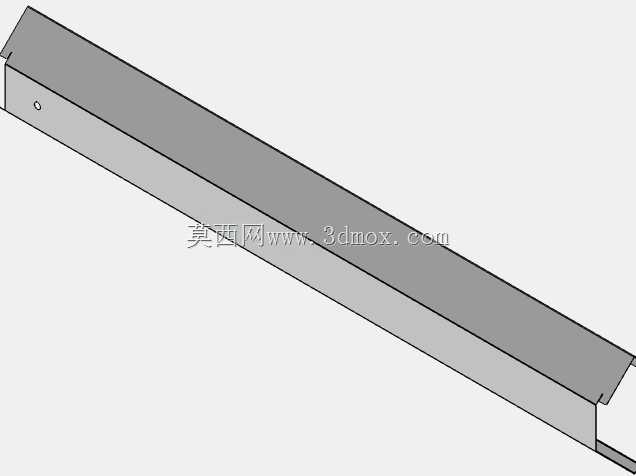

　　从实际使用需求出发，该烟罩整体采用食品级不锈钢板材加工，所有与油烟接触的表面均做折边钝化处理，避免长期接触油污水汽出现锈蚀脱落，同时光滑的板面也便于后厨日常的油污擦拭清理，减少卫生死角。烟罩主体采用下扩口的集烟腔结构，罩体下沿比顶部吊装区域宽出150mm的外延边，这个尺寸是结合商用炉具的常规摆放宽度确定的，能够覆盖炉具作业时油烟升腾的扩散范围，避免油烟从罩体边缘逃逸，同时外延边做了15度的向下折角，能够在罩口形成稳定的负压拢烟区，配合排烟管道的风量，让升腾的油烟不会被后厨的横向送风气流吹散。

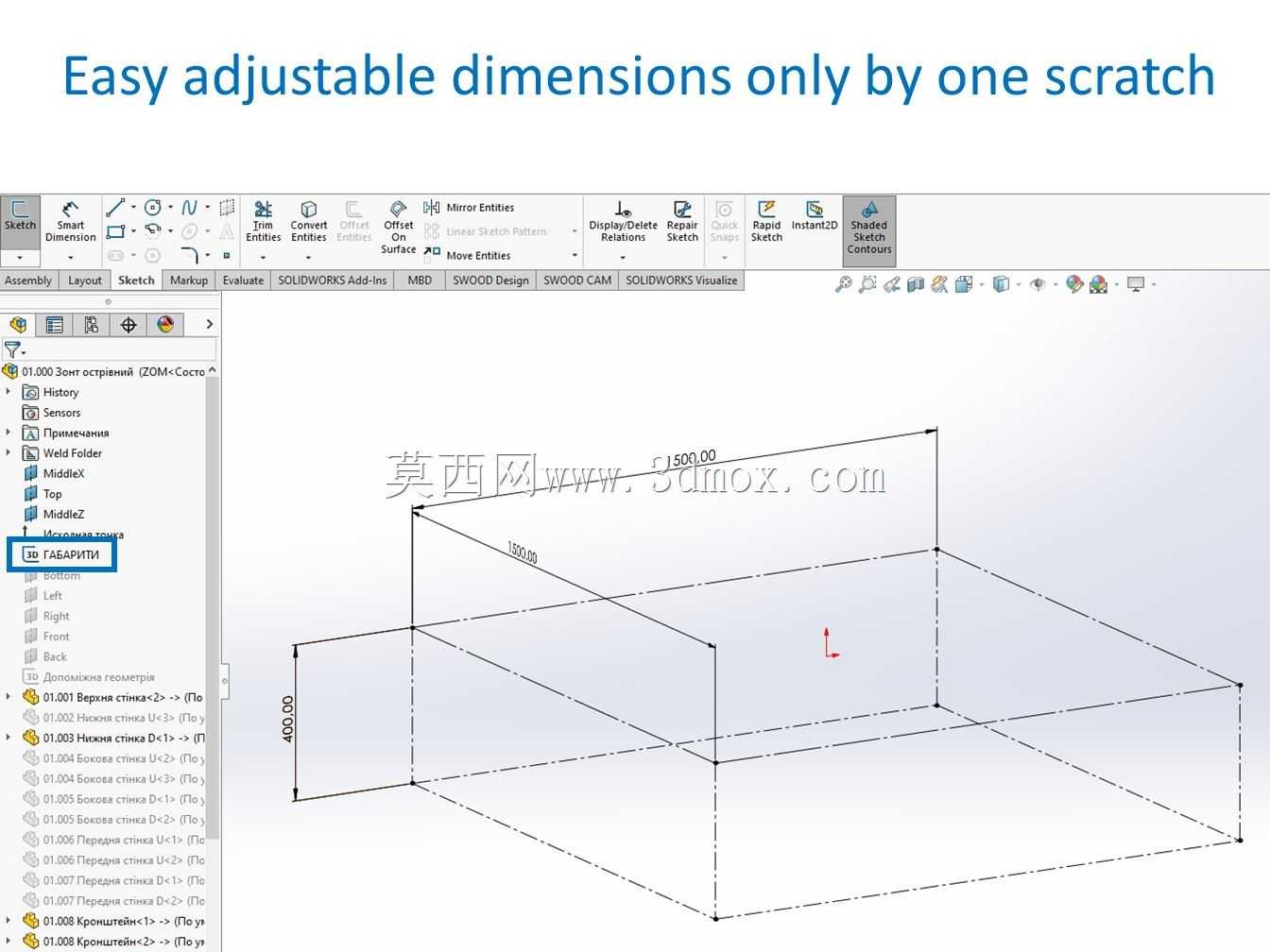

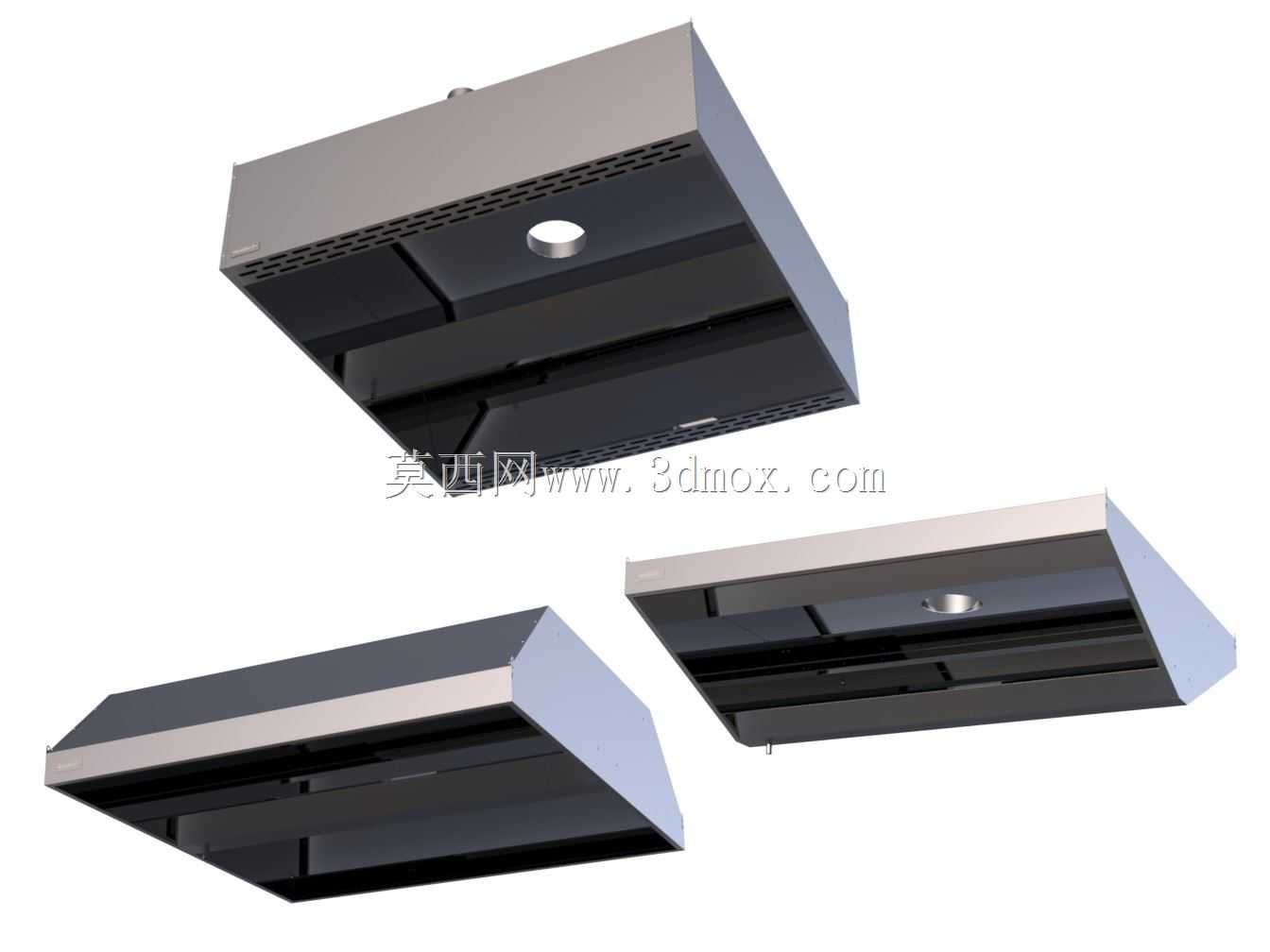

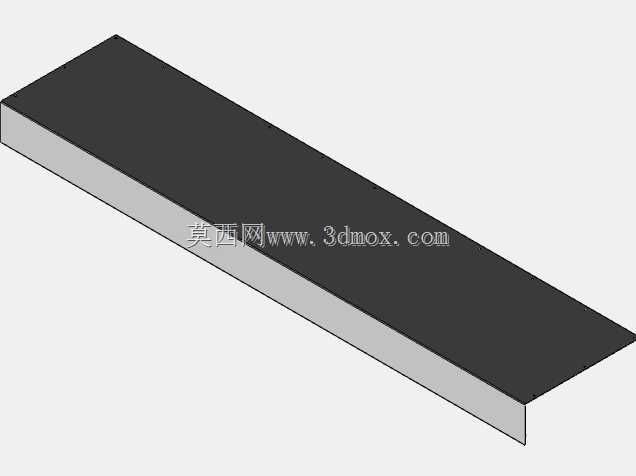

　　结构设计上，整套模型包含三种不同配置的烟罩结构，分别对应不同的排烟风量需求与吊装空间：基础款为单层集烟腔结构，适用于小型中央烹饪区，搭配单组排烟管道接口；带过滤层的配置在集烟腔内部预留了过滤器安装位，可适配油烟过滤模块，对大颗粒油雾做初级拦截，减少后端管道的油污堆积；加长款配置则针对多组炉具并排的岛台，将罩体长度延伸至覆盖三个炉位的作业范围，同时设置两个对称的排烟接口，保证长罩体各个区域的负压均匀，不会出现两端拢烟效果差的问题。所有配置的零件均采用关联尺寸草图驱动，调整整体长宽尺寸时，折边位置、安装孔位、接口位置都会同步更新，不需要逐个修改特征参数，能够快速适配不同项目的厨房岛台尺寸需求。

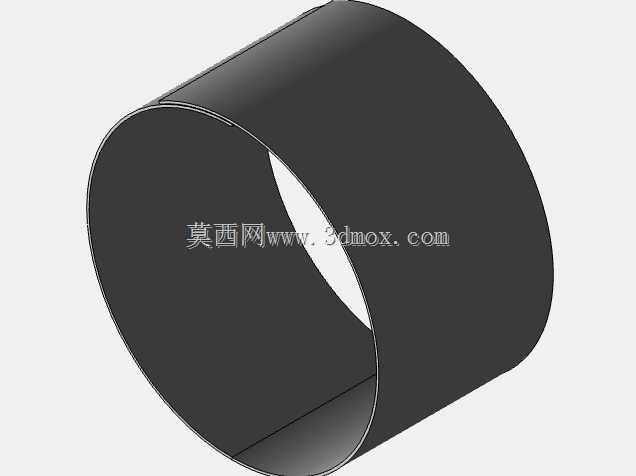

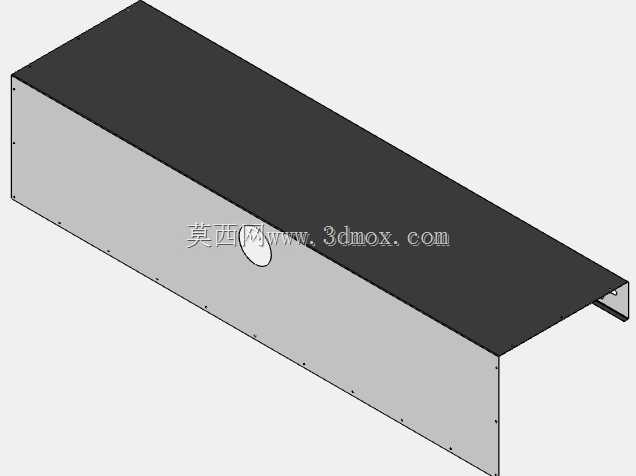

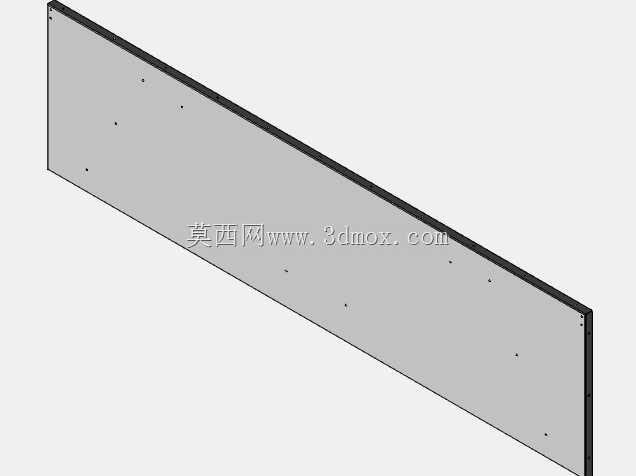

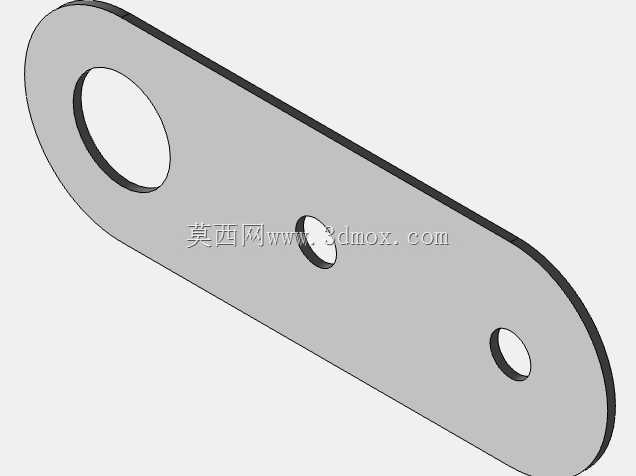

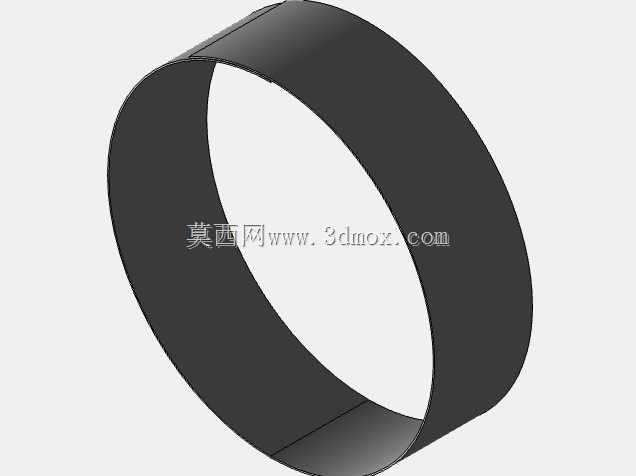

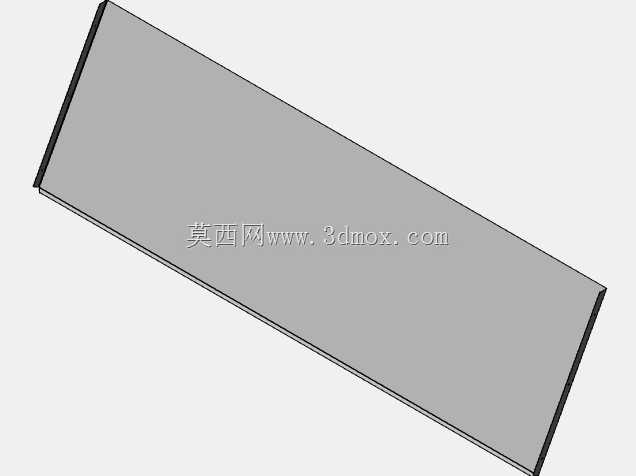

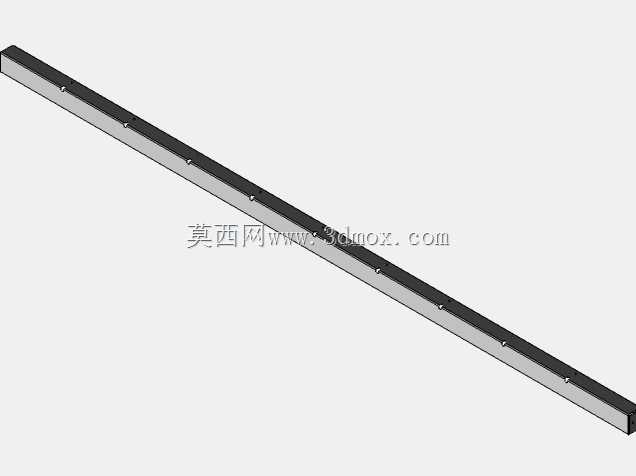

　　安装边界方面，烟罩顶部设置了统一规格的吊装连接座，连接座的孔位间距按照商用通风吊装的通用标准设计，可直接匹配常规的吊装丝杆与减震挂件，顶部的排烟接口采用标准圆形法兰结构，能够直接对接市面常见的螺旋排烟风管，不需要额外做变径转接。罩体内部设置了隐藏式的照明灯具安装槽，可嵌入平板式防潮照明灯，给下方烹饪区域提供充足的作业照明，同时灯具走线全部隐藏在罩体的折边空腔内，避免暴露在油烟环境中加速线路老化。罩体正面设置了可拆卸的检修面板，不需要整体拆卸烟罩就能完成内部过滤器的更换与油污清理，降低后期运维的拆装难度。

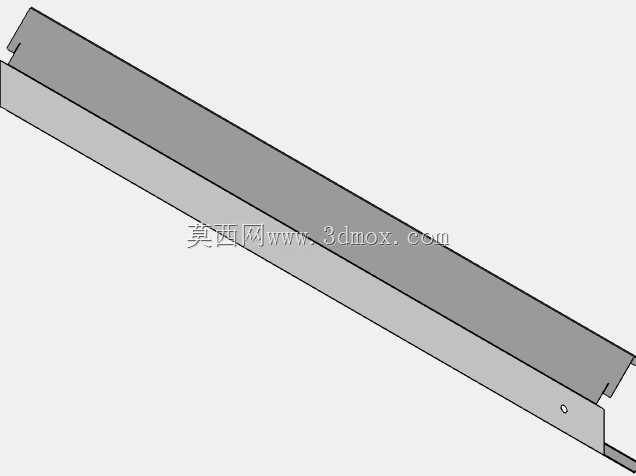

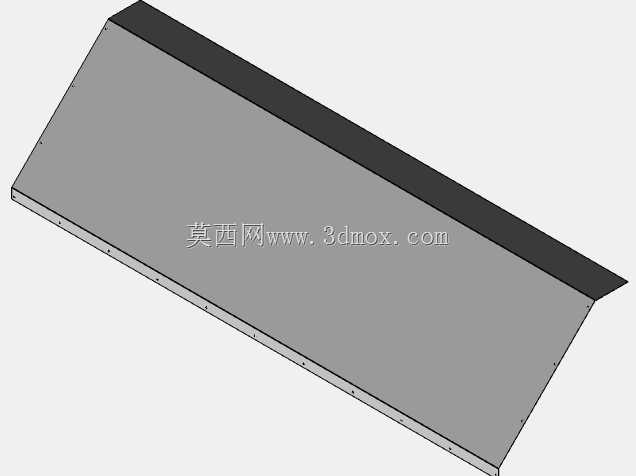

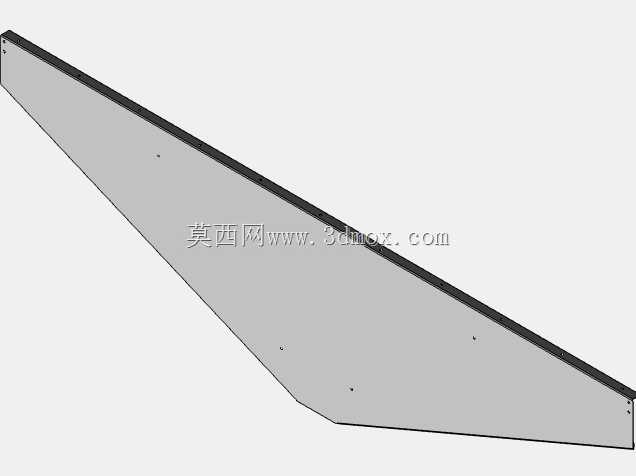

　　从建模逻辑来看，整个结构优先采用钣金特征搭建，所有折边的折弯半径、板材厚度都按照实际不锈钢加工的工艺参数设置，折弯处预留了合理的工艺缺口，避免加工时出现板材撕裂的问题，各个拼接部位的连接位都预留了点焊的工艺边，能够直接导出加工展开图用于车间下料生产，不需要二次调整工艺结构。针对不同配置的差异部分，采用配置特征进行管理，切换配置时只需要显示或隐藏对应的过滤层、加长段、接口特征即可，不需要单独建立多个零件文件，方便后续的方案调整与BOM表整理。在实际项目选型中，设计人员可以根据厨房岛台的热加工设备总发热量、预计油烟产生量，快速调整烟罩的整体尺寸与配置类型，匹配对应的排烟风机风量，保证油烟收集效率的同时，避免过度设计造成的材料与能耗浪费。
