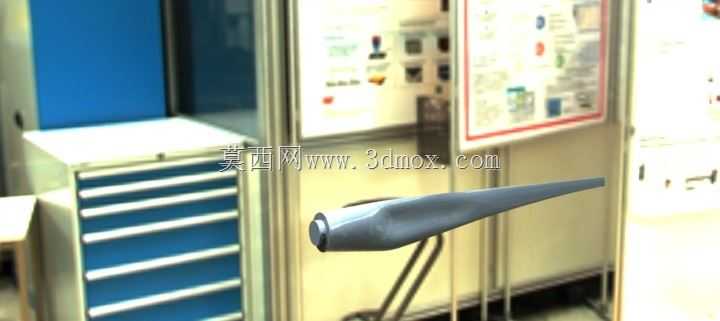

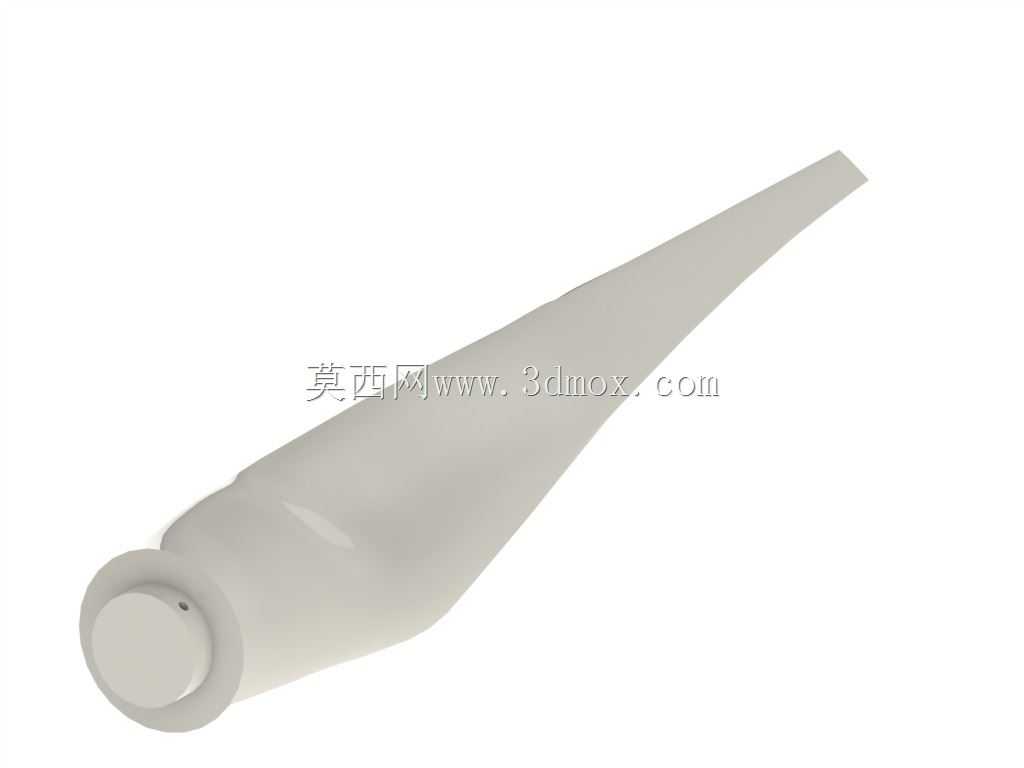

小型水平轴风能捕获转换翼型结构

　　这款翼型结构主要面向分布式离网小型风能利用场景，在偏远无电网覆盖的牧区、山区野外监测站点、沿海岛屿散户供电场景中，可作为小型风力发电机组的核心风能捕获部件，配合低速永磁发电机完成风能到电能的转换，适配年平均风速3-6m/s的低风速区域使用，相比传统三叶片风轮，该结构展向弦长渐变的设计能在低风速下更早启动，降低切入风速阈值。从结构设计逻辑来看，翼型截面沿展向做了连续的扭转角渐变，根部区域采用相对厚度更大的翼型截面，保证与轮毂连接位置的结构强度，能承受极端阵风下的弯曲载荷，避免叶根位置出现应力集中断裂；从根部向翼尖延伸的过程中，翼型相对厚度逐步减小，扭转角同步匹配当地入流角变化，让不同展向位置的翼段都能处于最优攻角区间，减少气流分离带来的气动损失，提升整体风能利用系数。

　　翼尖位置做了小角度的后掠修型，能够削弱翼尖涡的强度，降低叶尖位置的诱导阻力，同时减少运行过程中的气动噪声，适合对噪音有一定要求的户用场景。安装边界方面，该翼型结构根部采用标准的法兰对接接口，可直接适配市面上主流的100W-300W级小型低速永磁发电机轮毂，安装时需保证翼型安装角与设计值偏差不超过1°，否则会导致整机动平衡失衡，运行时出现异常振动；单支翼段的展向长度控制在0.8m，整机风轮直径不超过1.7m，安装塔架高度建议不低于6m，避开地面障碍物带来的湍流影响，塔架顶端的安装法兰需保证水平度偏差小于0.5°，避免风轮旋转平面出现倾斜带来的附加载荷。

　　从实际使用的功能特性来看，该翼型结构的重心沿展向做了配平设计，单支翼段的静不平衡量控制在5g·cm以内，组装成风轮后不需要额外做动平衡处理就能平稳运行，降低现场安装的调试难度；翼型表面做了连续的光滑曲面过渡，没有明显的拼接棱线，能减少运行过程中的灰尘附着，长期户外使用也不会因为表面积灰导致气动性能出现明显衰减。在结构强度校核阶段，该翼型结构按照12级阵风的极端载荷工况做了仿真验证，叶根位置的最大应力远低于常用工程塑料或者铝合金材料的许用应力值，采用注塑工艺加工时可选用添加抗紫外线剂的ABS材料，采用机加工工艺时可选用6061-T6铝合金，两种加工方式都能满足长期户外使用的强度要求，不需要额外做表面防腐处理就能适应沿海高盐雾、内陆高沙尘的复杂环境。

　　在实际选型匹配时，需要注意该翼型的额定工作转速为每分钟300-500转，匹配的发电机额定转速不能过高，否则会导致翼型在高转速下出现失速，反而降低发电效率；如果用于风光互补路灯系统配套，可直接搭配常规的小型风光互补控制器，不需要额外调整控制器的参数，翼型的启动扭矩足够带动发电机在2.5m/s风速下开始转动，比常规的小型风力发电机叶片启动风速低0.5m/s左右，在低风速区域的年发电量能提升15%以上。设计过程中还考虑了极端大风下的保护需求，翼型的气动外形在风速超过25m/s时会自动出现失速效应，限制风轮的转速进一步升高，不需要额外加装机械刹车或者电磁刹车结构，就能避免大风下转速过高导致的发电机烧毁或者结构损坏，降低整套系统的结构复杂度和后期维护成本。
