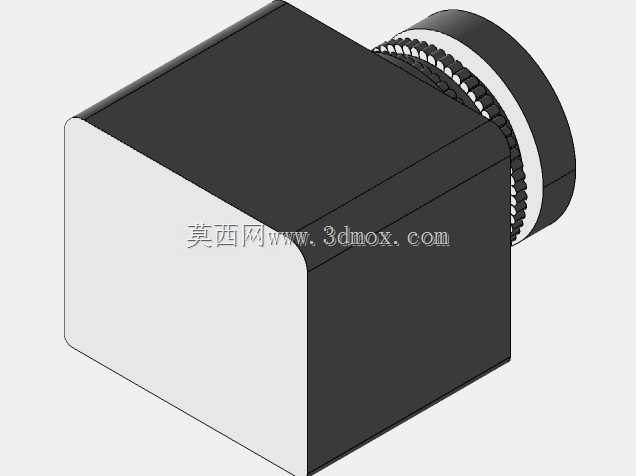

方块式紧凑型工业相机外观结构设计

　　这款紧凑型方块式相机的结构设计，最初是面向工业视觉检测工位的安装需求做的适配，区别于常见的长筒型工业镜头集成相机，方正的壳体在自动化产线的狭小安装空间里有更灵活的固定方式，不管是侧装在输送线支架上、还是倒装在视觉检测柜的顶部安装板，都不会因为异形轮廓和周边的传感器、气动管路产生干涉。从实际使用场景来看，这类结构的相机常被用在3C产品的外观缺陷检测、包装行业的条码识别、小型零部件的尺寸测量工位，壳体的直角边可以直接靠在安装基准面上做定位，不需要额外做复杂的调平治具，能减少现场安装调试的时间。

　　设计过程中首先考虑的是镜头安装位的同轴度，前端突出的镜头安装座和后方壳体的内腔做了一体的同轴止口，不管是搭配定焦镜头还是变焦镜头，都能保证光轴和壳体安装基准面的垂直度，避免因为安装偏差导致的成像边缘虚焦问题。壳体的边角做了小半径的圆角过渡，不是完全的尖锐直角，一方面是避免加工和装配过程中锐边划伤操作人员，另一方面也能减少壳体应力集中，在设备长期运行产生振动的工况下，不会因为边角应力出现壳体开裂的问题。

　　从安装边界来看，方正的主体部分边长控制在常规工业相机的通用安装尺寸范围内，背部预留的安装孔位兼容市面上主流的视觉支架安装孔距，不需要额外做转接板就能直接固定在标准的相机支架上。前端镜头座的突出长度做了严格控制，搭配短焦镜头的时候，镜头前端不会超出壳体前方太多，在有透明防护板的检测柜里安装时，不会和防护玻璃产生碰撞，同时也能减少环境杂光从镜头侧面进入成像光路，一定程度上降低杂光对成像质量的影响。

　　壳体的内腔结构做了分层设计，靠近镜头的一侧预留了图像传感器的安装定位面，后方的空间用来布置图像处理电路板和接口组件，各个腔体之间做了挡光筋设计，避免电路板上的指示灯光线从内部反射到传感器靶面造成成像噪点。外壳的壁厚选择兼顾了轻量化和结构强度，在设备运行产生持续振动的工况下，不会因为壁厚过薄产生共振，也不会因为壁厚过大增加整体重量，给安装支架带来额外的负载。

　　在实际选型适配的时候，这种方块结构的相机对安装空间的利用率更高，相比同规格的长条形相机，在水平方向占用的安装长度更短，在多相机并排布置的检测工位上，可以缩小相邻相机之间的安装间距，实现更宽幅面的检测覆盖。同时方正的外壳在做防护外罩适配的时候也更方便，不需要根据异形曲面定制复杂的防护罩，直接用标准的方形钣金罩就能完成防护封装，降低配套防护结构的加工成本。

　　设计时也考虑到了日常维护的便利性，壳体的拼接面做在侧面，拆开侧盖就能完成内部传感器和电路板的检修，不需要把整个相机从安装支架上拆下来，减少设备维护时的工位停机时间。镜头安装座的端面做了标准的滤镜螺纹接口，可以直接搭配常用的工业滤镜，不需要额外加装转接环，在有强光、反光的检测场景下，能快速加装偏振镜或者减光镜来适配不同的拍摄光照条件。
