便携式USB充电接头结构设计模型

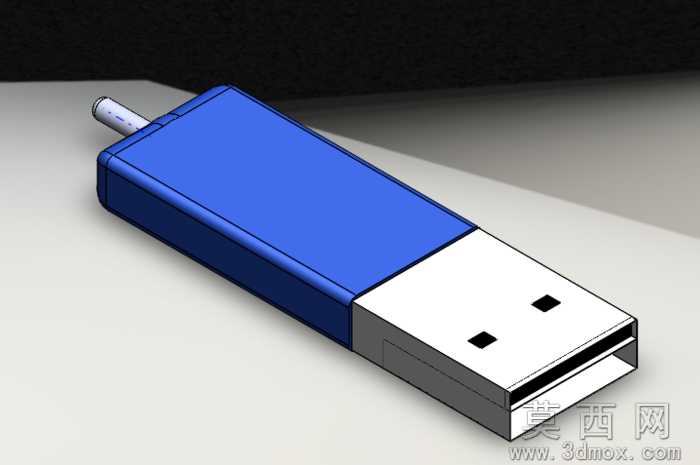

本模型为便携式USB充电接头的三维设计成果，建模阶段以实际量产的USB公头接口规范为核心依据，先通过草图绘制确定接口端的金属触片定位尺寸、外壳卡位的公差范围，再通过拉伸、切除、倒角等基础特征完成金属接口部分的实体构建，严格遵循USB-IF标准的接口尺寸要求，确保虚拟模型与实际接口的插拔适配性完全匹配。主体外壳部分采用分体式结构设计，分为蓝色绝缘上盖与白色接口基座两部分，建模时特意预留了内部电路板的容纳空间，在外壳边缘处做了0.2mm的圆角过渡处理，既避免实际生产中的锐边毛刺问题，也提升了整体握持的手感舒适度。渲染阶段针对不同部件赋予了差异化材质：金属接口部分采用哑光镀铬材质，调整反射粗糙度参数模拟真实金属的细微磨砂质感，避免过度反光造成的视觉失真；蓝色上盖采用哑光阻燃PC塑料材质，添加细微的颗粒纹理还原注塑外壳的真实表面效果；白色基座部分采用亮面ABS材质，与蓝色上盖形成清晰的视觉层次区分。设计过程中重点考量了产品的便携性与结构可靠性，整体外形采用修长的长方体造型，长度控制在常规U盘尺寸范围内，方便用户随身携带；接口与外壳的衔接处做了加厚卡位设计，模拟实际产品中的卡扣装配结构，无需额外螺丝即可实现两部分外壳的紧密扣合，同时预留了内部充电电路的走线空间，可直接适配常规的USB充电降压电路板。模型还对接口内部的两个定位卡扣做了细节还原，这两个结构是实际使用中实现接口与母座卡合固定的关键，建模时严格按照标准尺寸做了凸起特征，确保虚拟装配时的插拔手感与实际产品一致。整体模型结构完整，细节还原度高，既可以作为数码配件设计的参考案例，也可用于结构教学中的基础建模练习素材，清晰展现了小型数码外设从尺寸规范到结构设计、材质表现的完整建模流程。
