多规格镂空金属板材结构件设计

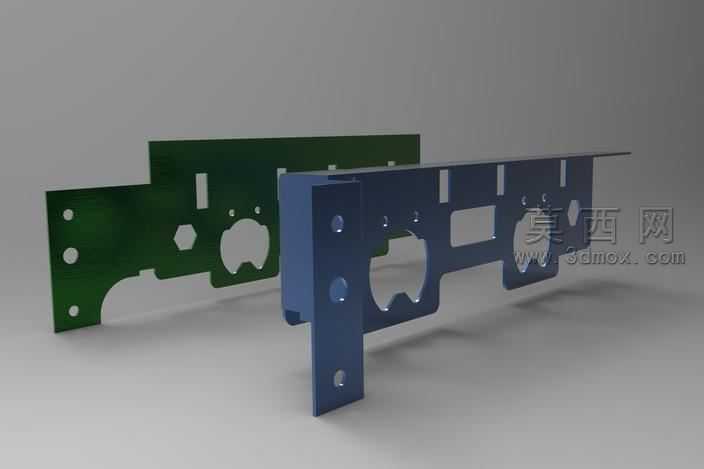

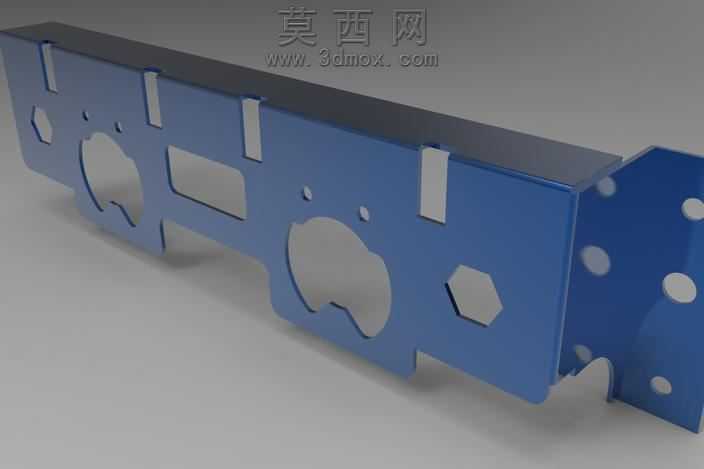

该作品为金属板材类结构构件的三维设计成果，建模阶段基于Solidworks平台完成全参数化草图绘制与特征构建，首先根据构件的功能安装需求，绘制基准平面上的外轮廓草图，精准定位每一处安装孔位、异形镂空槽的坐标与尺寸，针对不同规格的板材构件分别建立独立的配置参数，可快速调整板材厚度、孔位间距、镂空形状以适配不同的安装场景。建模过程中严格遵循钣金加工的工艺规范，对板材的折弯圆角、孔边距均按照实际冲压、折弯加工的公差要求进行参数设置，确保模型可直接导出用于生产加工的工程图纸。渲染环节采用Keyshot完成材质与场景搭建，分别为两款板材赋予不同的金属材质效果，一款为墨绿色阳极氧化金属质感，模拟经过表面防腐处理的钣金件外观，另一款为深蓝色磨砂金属质感，还原冷轧钢板经过喷塑处理后的表面肌理，场景采用柔和的影棚布光，通过多角度光源凸显板材的厚度层次、镂空结构的通透感以及孔位边缘的加工精度，同时添加柔和的地面阴影增强模型的空间立体感。两款板材均设计有圆形安装通孔、六边形定位孔以及异形功能镂空槽，不同形状的开孔分别对应紧固件安装、定位销配合、功能部件避让的实际需求，板材边缘的折弯结构用于提升构件的整体结构强度，避免薄板材在受力时出现形变。设计过程中优先考虑构件的装配兼容性，所有孔位的尺寸与间距均按照通用五金安装标准设定，可直接与常规规格的螺栓、定位销完成适配，无需额外进行二次加工修改，同时通过镂空结构的优化设计，在保证结构强度满足使用要求的前提下，尽可能降低板材的整体重量，减少原材料的消耗，兼顾结构实用性与生产经济性。
