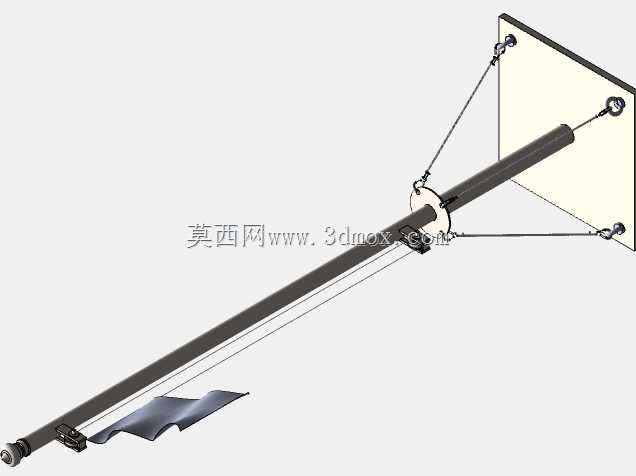

户外立式带旗帜的标识旗杆结构

　　日常做厂区导视、展会临时标识、户外主题活动布置的结构方案时，这类带旗帜的立式旗杆是很常用的展示构件，很多刚入行的结构设计师容易把它想成简单的杆加布片，实际落地的时候要考虑的边界条件一点不少。先从实际安装场景说，这类旗杆大多用在室内展会临时展位、厂区户外道路分界点、商业活动临时导视位，也有部分小型款会用在门店外的宣传点位，和常规十几米的高旗杆不同，这类小型带旗旗杆的高度大多控制在1.8米到3.2米区间，底座直径一般不超过400mm，要保证在常规三级到四级风力下不会出现倾覆，所以底座的配重设计是核心，建模的时候要预留配重块的安装腔，常规是灌注混凝土或者加装铸铁配重块，安装边界上要保证底座放置后，周边300mm范围内没有突出的障碍物，避免旗帜摆动的时候剐蹭周边物体。

　　从功能特性上看，这个结构的核心作用是通过旗帜上的标识内容传递视觉信息，所以旗杆顶部的旗帜固定结构不能做成完全锁死的，要预留360度旋转的间隙，避免风向变化的时候旗帜缠绕在杆体上，很多新手建模的时候直接把旗面和杆体做布尔合并，实际打样出来一刮风就缠杆，根本起不到展示作用。杆体本身的分段设计也很关键，考虑到运输和存储的便利性，一般会做2到3段的插接结构，插接配合的公差要控制在0.2mm到0.3mm之间，太松了组装后杆体会晃，太紧了现场安装的时候很难插接到位，插接段的长度不能小于100mm，保证连接后的整体刚性。

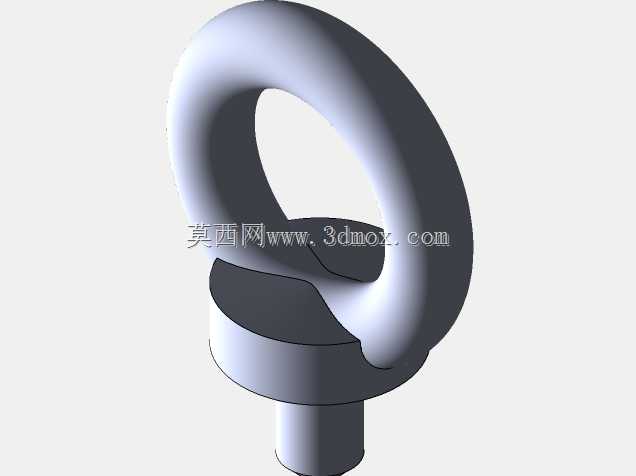

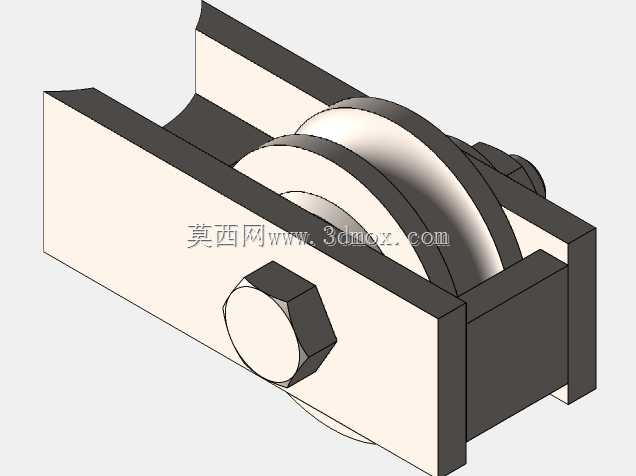

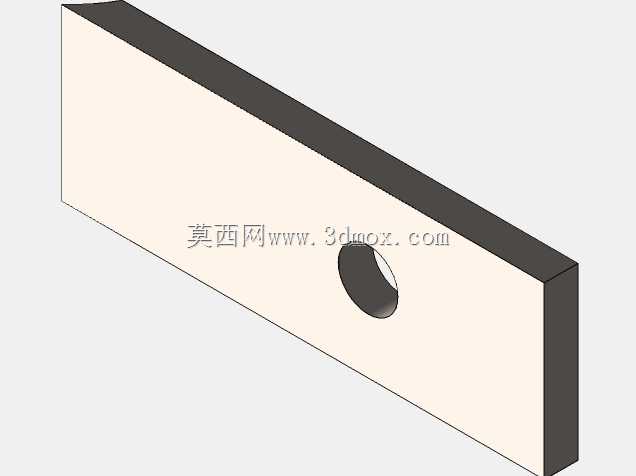

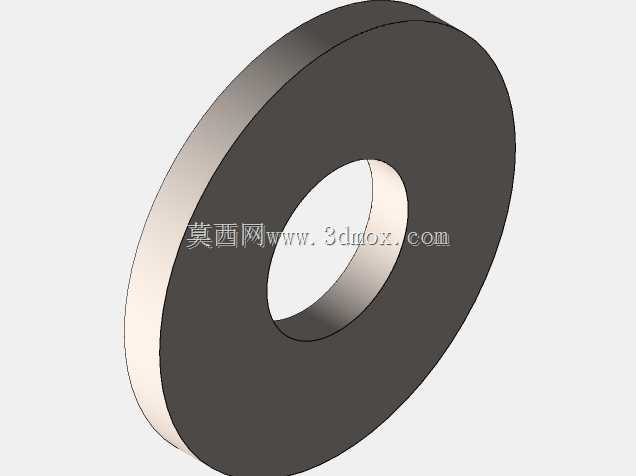

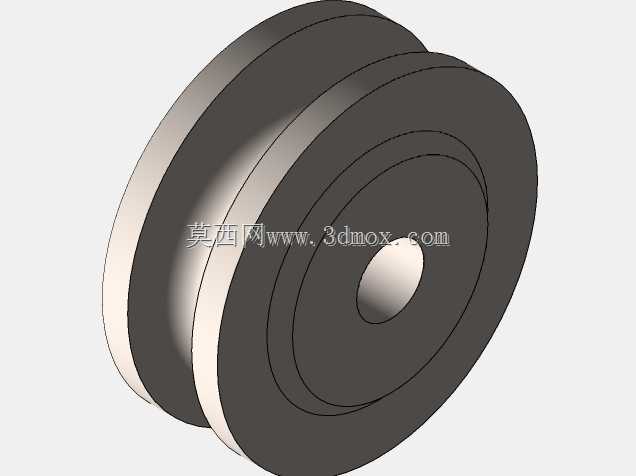

　　设计思路上，首先要核算杆体的受风载荷，常规0.6米0.4米的旗面，在每秒10米的风速下，传递到杆体的弯矩大概在12N·m左右，所以杆体的壁厚不能太薄，如果选用不锈钢管材的话，壁厚至少要1.0mm以上，如果用铝合金型材的话，壁厚要做到1.5mm以上，避免大风天气下杆体出现永久弯曲变形。旗面和杆体的连接结构，一般是在旗面的侧边做包边，穿入细尼龙绳或者不锈钢细杆，再通过可滑动的挂环和主杆连接，挂环和主杆之间要留足够的间隙，保证滑动顺畅，不会因为积灰或者轻微锈蚀就卡滞。

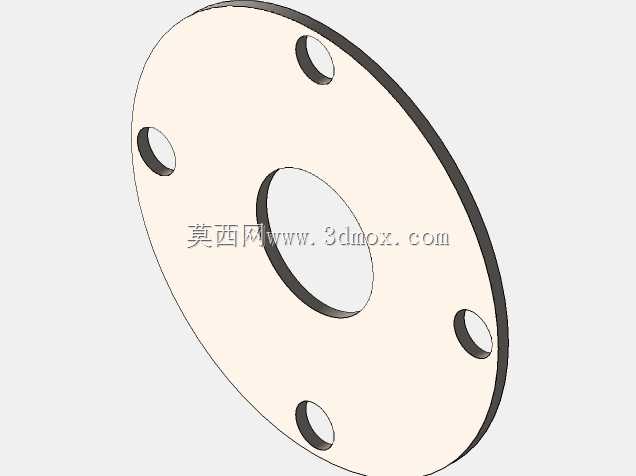

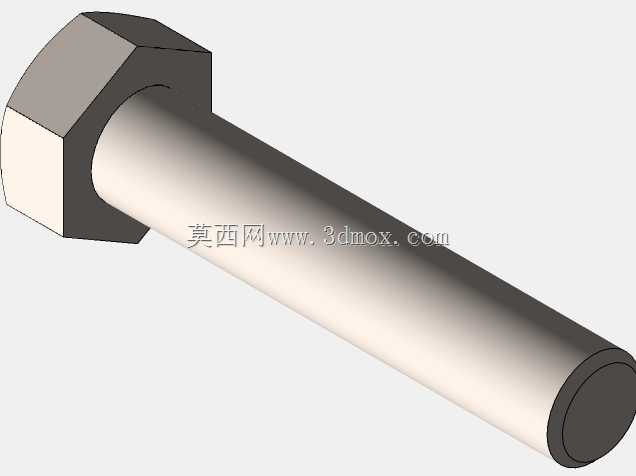

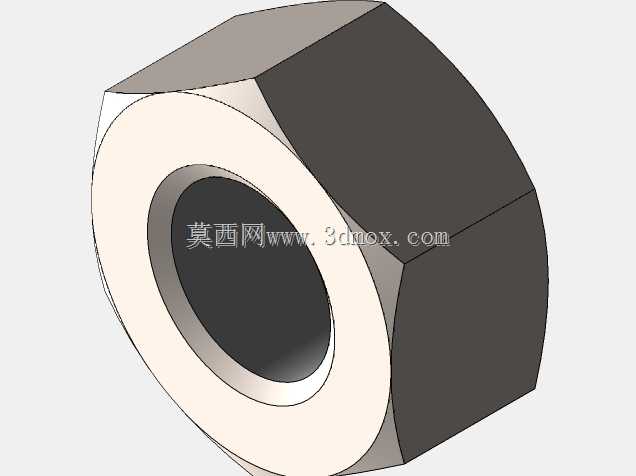

　　外形尺寸上，除了之前提到的整体高度和底座尺寸，杆体的直径一般选25mm到32mm的圆管，这个直径区间既不会因为太细显得单薄，也不会因为太粗显得笨重，和旗面的尺寸比例协调。旗面的尺寸要和杆高匹配，2米左右的杆高配0.40.6米的旗面，3米左右的杆高配0.6*0.9米的旗面，比例失调的话视觉效果会很差。安装的时候不需要做预埋，直接放置在硬化地面上就可以，如果是长期固定在户外的场景，可以在底座上打膨胀螺栓孔，通过膨胀螺栓和地面固定，进一步提升抗风等级。

　　另外还要考虑细节的使用体验，比如杆体的顶部要做圆滑的封头，不能有尖锐的毛刺，避免安装或者调整旗帜的时候划伤操作人员；底座的下表面要贴防滑橡胶垫，一方面是增加和地面的摩擦力，提升稳定性，另一方面是避免金属底座刮花地面，尤其是在室内展会的瓷砖或者木地板场景下，这个细节很重要。旗帜的固定端要做可拆装的结构，方便后期更换不同内容的旗面，不需要把整个旗杆拆解，只需要松开挂环的固定件就可以更换旗面，提升后期维护的便利性。

　　建模的时候要注意各个活动部件的运动干涉检查，尤其是顶部旋转结构和挂环滑动的行程，要保证在旗帜完全展开到完全缠绕的极限位置，都不会出现部件之间的硬干涉，很多人做这类结构的时候只做静态的外观，忽略运动干涉检查，实际生产组装的时候才发现部件卡滞，还要反复改模，浪费时间和成本。还有杆体的表面处理，户外使用的话要做喷塑或者阳极氧化处理，提升耐锈蚀能力，室内使用的话可以做烤漆或者拉丝处理，提升外观质感，不同的使用场景对应不同的表面处理工艺，建模的时候要把表面处理的工艺余量考虑进去，比如喷塑的厚度大概在0.1mm左右，配合尺寸要提前预留余量，避免处理之后配合公差超标。
