带防护网罩的轴流鼓风机三维设计

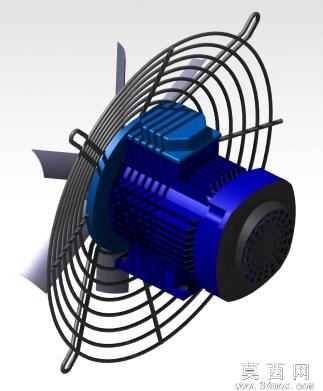

本模型为适配火箭加热器的组装式轴流鼓风机三维设计，整体采用模块化拆分思路完成建模，共分为驱动电机、轴流风叶、防护网罩三个独立装配单元，各单元之间通过标准紧固件完成定位装配，可实现单独拆解编辑与整体装配校验。建模过程中优先采用参数化草图驱动特征生成，电机壳体部分通过旋转凸台生成主体轮廓后，使用阵列特征完成表面散热筋的均匀排布，端盖部位的通风孔采用圆周阵列命令实现等距分布，保证散热结构的合理性与建模效率。风叶部分采用曲面建模方式完成叶型构建，先绘制叶根与叶顶的截面轮廓草图，通过放样曲面生成单个叶片曲面，再加厚为实体特征后围绕电机轴中心做圆周阵列，阵列过程中同步调整叶片安装角度，保证气流推送方向与设备需求匹配。防护网罩采用线框结构建模，先绘制同心圆轮廓与径向支撑筋草图，通过扫描特征生成金属丝实体，再对交叉部位做布尔合并处理，网罩边缘的固定卡扣采用拉伸凸台与圆角命令完成细节处理，保证安装定位的精准度。材质渲染阶段，电机壳体赋予深蓝色磨砂金属漆材质，调整粗糙度参数模拟工业电机的漆面质感，风叶与网罩赋予哑光黑色金属材质，添加轻微的反光效果模拟冷轧钢的表面特性，渲染时添加环境光遮蔽效果，突出各部件之间的装配层次与结构边界。结构设计上充分考虑实际使用场景的防护需求，网罩的格栅间距控制在安全防护范围内，可避免异物接触运转中的风叶，电机尾部的散热端盖与风叶形成贯通的散热风道，设备运转时可同步带走电机工作产生的热量，提升长时间运行的稳定性。各装配单元之间预留了合理的装配间隙，既保证部件安装时的操作空间，也避免运转过程中出现部件干涉问题，整体模型的尺寸比例完全参照工业同类型设备的实际参数设定，可直接用于结构验证、装配教学或产品展示场景。
