同轴式多档位变速器内部结构设计

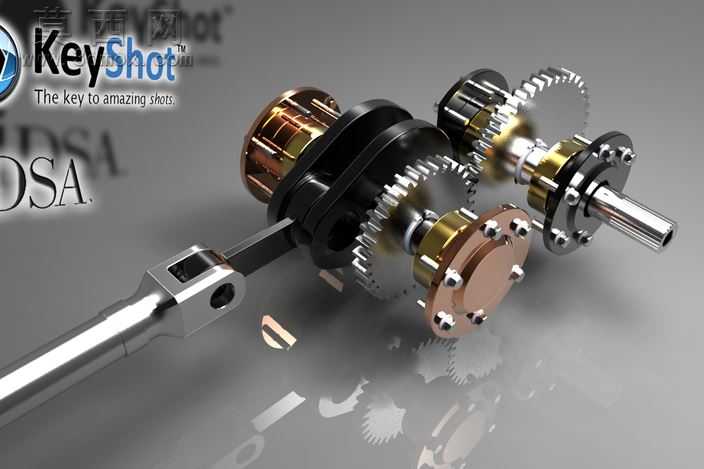

该作品为同轴式多档位变速器的三维结构设计，整体采用输入轴与输出轴同轴线的布局方案，核心传动组件包含多组不同模数、齿数的渐开线圆柱齿轮，搭配同步器接合套、花键毂、轴承端盖、定位销、紧固螺栓等标准与非标零部件，完整还原了手动变速器的核心传动逻辑。建模阶段采用参数化设计思路，对齿轮的齿形轮廓、渐开线曲面进行了精准参数化绘制，保证齿距、齿厚、压力角等参数符合机械设计标准，各轴段的直径、长度、退刀槽、卡簧槽等细节均按照装配公差要求进行建模，确保所有零部件可实现无干涉虚拟装配。结构设计上，不同齿数的传动齿轮空套在输入轴与输出轴上，通过同步器的轴向移动实现不同齿轮副的啮合切换，从而获得不同的传动比，实现多档位变速输出，各齿轮与轴之间采用滚针轴承减少转动摩擦，轴的两端采用深沟球轴承支撑在变速器壳体上，端盖处设计有密封槽与油封结构，可防止润滑油泄漏同时阻挡外界杂质进入传动腔。渲染阶段采用金属材质为主的材质体系，齿轮啮合面、轴的加工面赋予高反光的抛光钢材质，同步器齿环、轴承保持架赋予带有细微磨砂质感的合金材质，紧固螺栓、端盖赋予镀锌钝化的金属质感，背景采用浅灰色哑光地面搭配柔和的环境光，通过KeyShot的全局光照效果突出金属零件的轮廓与结构层次，光线在齿轮齿面、轴的台阶处形成自然的明暗过渡，清晰展现各零部件的装配关系与结构细节。设计过程中重点考量了传动效率与结构紧凑性的平衡，同轴布局大幅缩短了变速器的轴向尺寸，多组齿轮副的排布保证了不同档位下传动比的合理梯度，各零部件的定位结构均设计有防松、限位措施，确保传动过程中不会出现轴向窜动与周向转动偏差，整体模型可直接用于教学演示、结构验证以及后续的工程图纸输出。
