带光伏遮阳棚的香港村屋户外空间结构

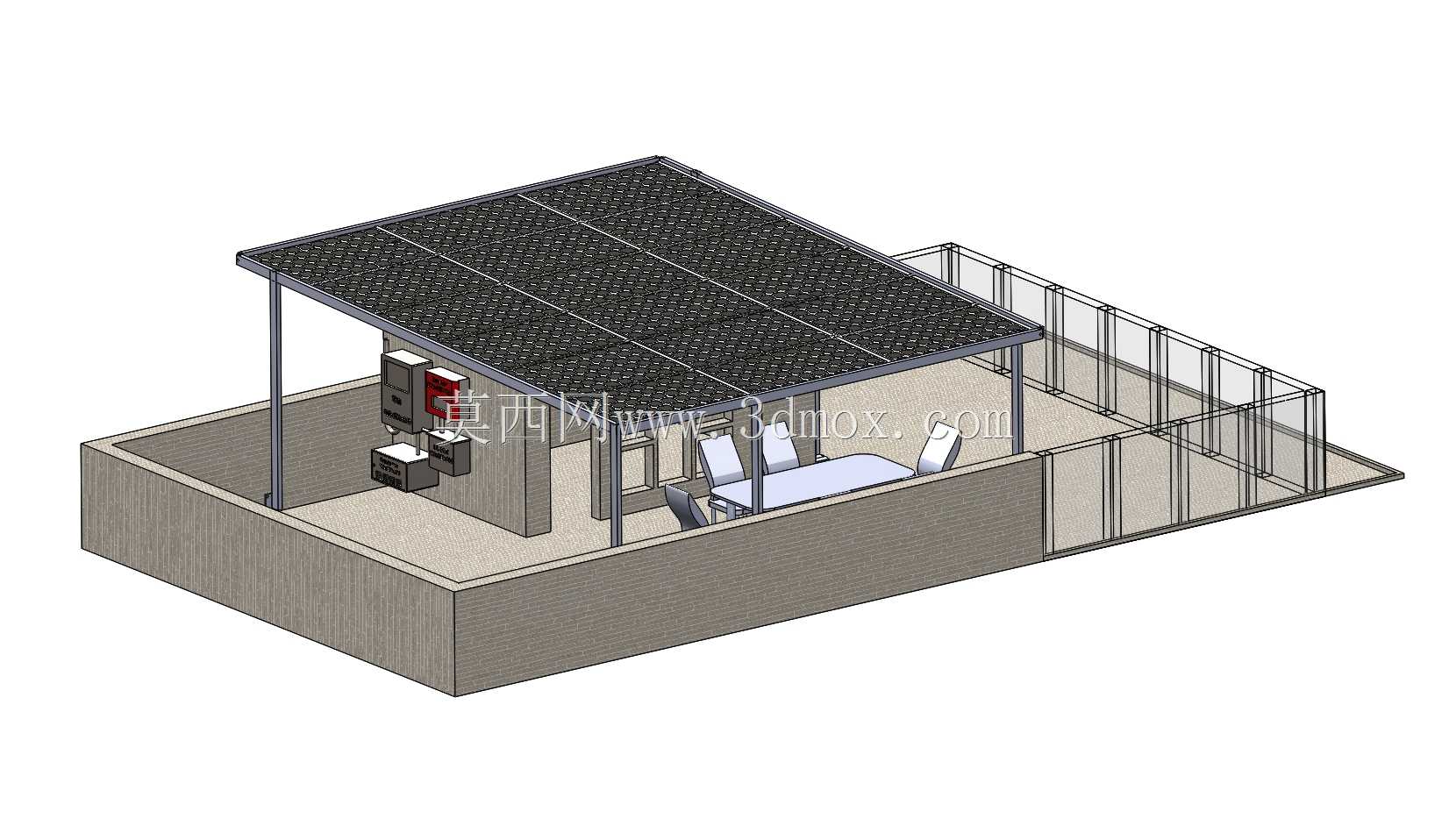

　　这套三维结构还原了香港村屋常见的天台加装光伏遮阳棚的完整布局，在实际村屋改造场景中，这类结构主要承担天台空间遮阳挡雨、拓展户外活动区域、同时铺设光伏组件实现户用发电的多重作用，是珠三角乡村自建房、村屋天台改造中非常普遍的落地形式。从结构设计逻辑来看，整个天台区域先做了1.1米高的混凝土翻边挡墙，作为整个上部结构的承重基础，挡墙上方沿天台边缘设置1.2米高的通透式金属围栏，围栏采用竖向扁钢加横向扶手的结构形式，既满足临边防护的安全规范要求，又不会遮挡天台的视野与通风，避免全封闭围挡带来的压抑感。

　　遮阳棚的主支撑采用4根100*100mm的方形钢立柱，立柱底部通过膨胀螺栓与混凝土挡墙顶面的预埋钢板固定，立柱顶端搭建横向的型钢主龙骨，龙骨上方铺设网格状的光伏组件安装框架，光伏组件直接作为遮阳棚的顶面覆盖材料，省去了额外铺设遮阳板的材料成本，组件之间预留5mm的排水间隙，搭配2%的组织排水坡度，可将天台顶面的雨水有序引导至建筑原有排水立管，不会出现积水渗漏的问题。

　　棚下的空间做了明确的功能分区，靠近建筑墙体的一侧预留了设备安装位，布置了并网配电箱、逆变器等光伏配套电气设备，设备与墙体之间预留了600mm的检修通道，满足后期运维的操作空间要求；棚下中部区域布置了长条户外餐桌与配套座椅，作为日常户外休憩、聚餐的使用空间，家具与棚边围栏之间预留了800mm的通行宽度，满足日常走动的动线需求。从安装边界来看，整个遮阳棚的外挑尺寸没有超出村屋天台的产权红线，棚顶最高点距离天台完成面的高度为2.8米，符合香港村屋天台构筑物的高度管控要求，不会涉及违建风险；立柱的布置位置避开了天台原有排水口、通风管等突出设施，所有钢结构构件表面都做了热镀锌加户外粉末喷涂处理，可应对沿海地区高盐高湿的户外使用环境，降低后期结构锈蚀的维护成本。

　　在建模细节上，结构还原了混凝土挡墙的表面肌理、金属围栏的通透网格、光伏组件的表面栅线、电气设备的接口布局、户外家具的倒角细节，所有构件的装配关系都按照实际施工逻辑搭建，立柱与龙骨的连接节点、龙骨与光伏组件的压块固定结构、围栏与挡墙的固定脚位都做了准确还原，没有出现构件干涉、装配逻辑错误的问题，可直接用于村屋光伏改造项目的方案展示、施工交底参考，也可作为户用光伏遮阳结构设计的参考案例，帮助结构设计人员快速掌握这类村屋天台改造的空间布局要点、结构选型逻辑与安装边界控制要求，避免方案设计阶段出现尺寸冲突、合规性不足的问题。
