建筑吊顶用金属肋板条支撑构件

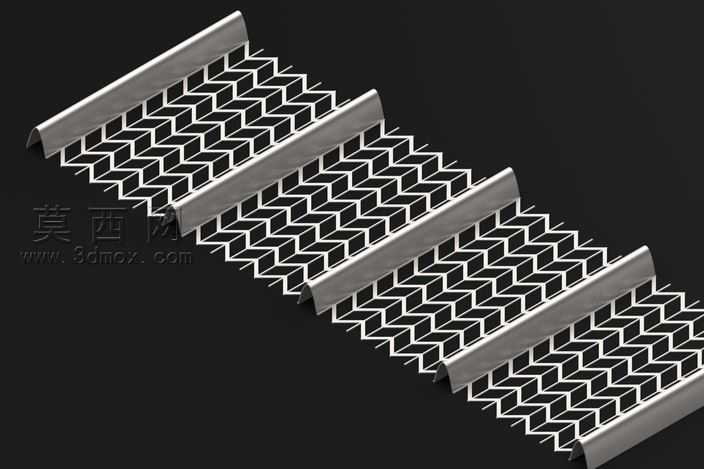

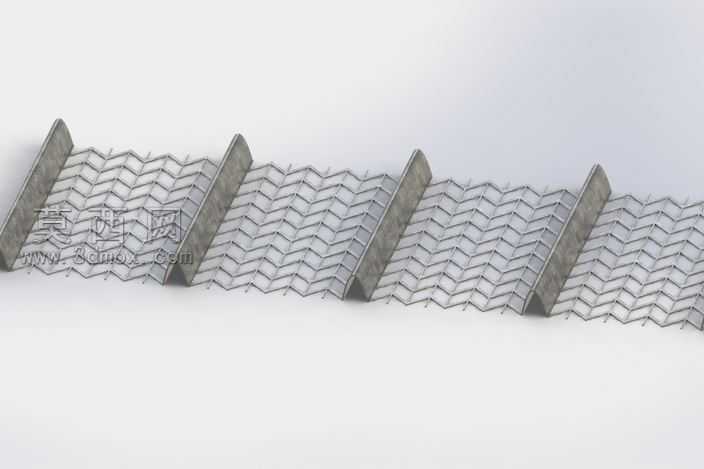

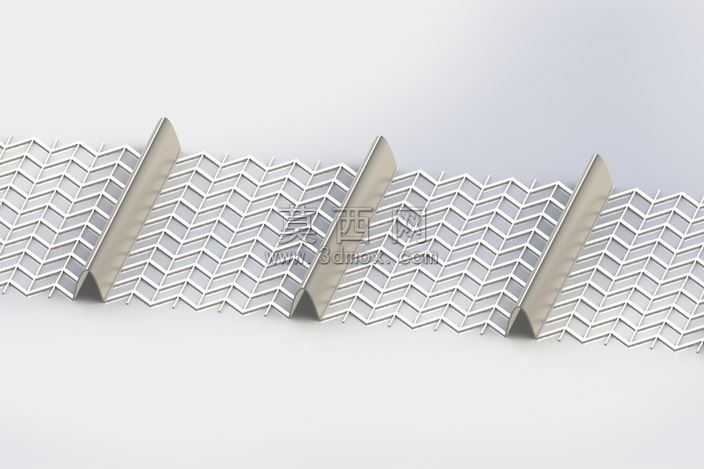

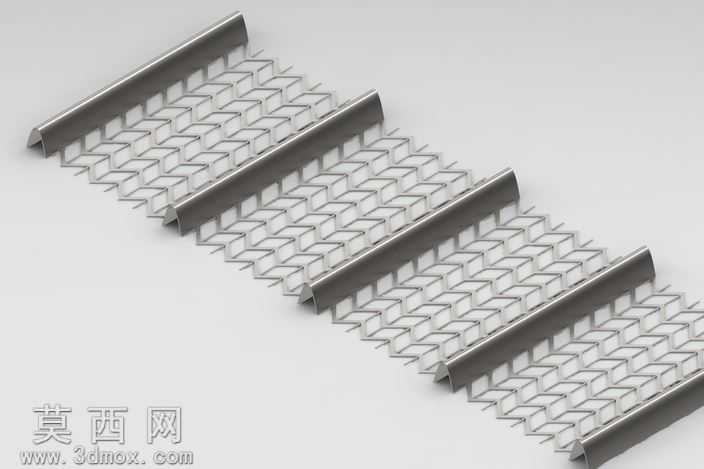

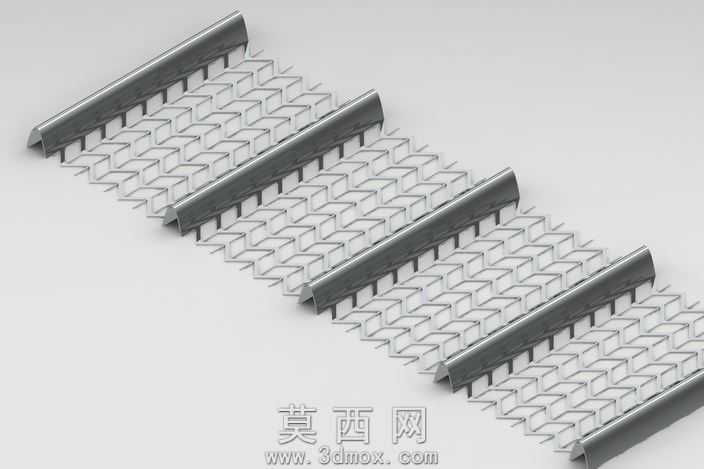

本模型为建筑施工场景中配套石膏天花板使用的肋板条钢丝网支撑构件，采用三维参数化建模方式完成全结构还原，建模过程中先对肋板条的基础型材截面进行草图绘制，通过拉伸特征生成单根肋板的基础实体，再对肋板边缘的咬合卡槽、定位缺口进行细节切削，保证每根肋板的装配公差符合实际施工的拼接要求。针对配套的钢丝网结构，采用阵列特征结合编织形态的路径扫描完成建模，还原钢丝交叉排布的菱形网孔结构，对钢丝与肋板的连接点位做了焊点特征的细节刻画，还原实际生产中的焊接固定结构。材质渲染阶段，肋板主体采用哑光镀锌金属材质，调整金属粗糙度参数模拟工业冷轧钢材的表面质感，钢丝网部分采用高反光的不锈钢材质，通过材质参数区分两种金属部件的表面处理工艺差异，场景中添加柔和的漫反射光源，突出金属构件的边缘轮廓与网孔的通透结构。设计过程中充分考量构件的实际使用功能，肋板的等距排布间距经过参数化调整，既保证对石膏天花板的支撑强度，又尽可能降低构件整体重量，网孔的尺寸设计兼顾抹灰过程中的挂附力与结构透气性，肋板端部的卡槽结构可实现多段构件的快速拼接，无需额外连接件即可完成长距离支撑结构的组装，适配不同面积的吊顶施工与墙柱分区作业需求。模型的所有结构特征均参考实际工程应用的肋板条产品尺寸进行1:1还原，可直接用于施工场景的装配模拟、构件受力仿真分析，也可作为建筑配件类产品的展示素材使用。
