双进风离心式双扇风机结构设计模型

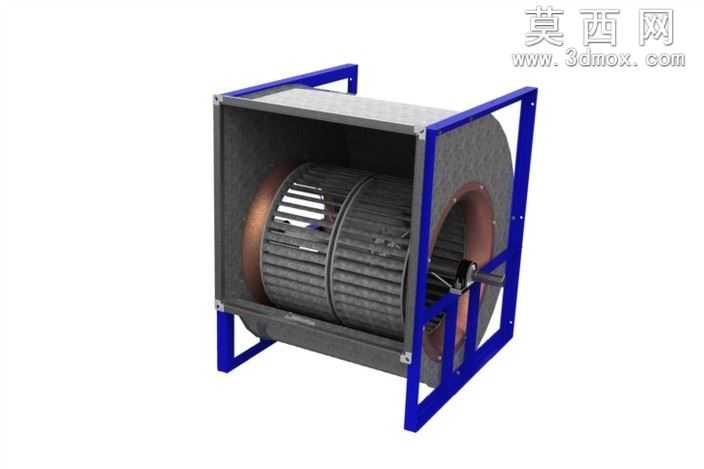

本模型为双扇离心式风机的完整三维结构设计，建模过程严格遵循工业通风设备的实际生产尺寸规范，在SolidWorks平台中完成全参数化建模，所有零部件均建立独立的参数化特征，可根据实际工况需求调整风轮直径、机架尺寸、蜗壳开度等核心参数，适配不同风量风压的使用场景。模型整体采用方箱式外置机架搭配内置双吸风风轮的结构布局，蓝色方管焊接机架作为承载主体，通过边角的螺栓连接结构实现蜗壳组件的稳固固定，机架底部预留安装固定孔位，可直接适配各类通风系统的安装基座，建模时对机架的方管折弯、焊接拼合的工艺细节做了还原，边角处的加强连接结构完全符合实际焊接机架的受力设计逻辑。内置的双吸式多翼风轮采用前向多翼叶片结构，每一片叶片的弧度、安装角度均经过参数化阵列生成，风轮两端的端板、中间的轮毂连接结构完整还原，叶片与端板的连接位置做了贴合实际的工艺处理，可直观展示风轮转动时的气流导向路径。外围的蜗壳采用钣金折弯成型的结构设计，蜗壳的型线按照离心风机的气流扩压规律绘制，从风轮出口到出风口的截面渐变过渡自然，蜗壳内壁做了光滑曲面处理，减少气流流动过程中的阻力损失，蜗壳与机架的连接支架、螺栓孔位均一一对应，可实现虚拟装配下的无干涉配合。材质渲染阶段，机架部分赋予蓝色金属烤漆材质，还原工业风机机架的表面喷涂质感，蜗壳部分赋予灰色镀锌钣金材质，体现钣金件的哑光金属质感，风轮部分做了金属镀锌与铜质导流圈的材质区分，不同材质的粗糙度、反光度参数均按照真实物料特性调整，渲染后可清晰区分各个功能部件。设计过程中重点考量了风机的装配合理性与结构稳定性，所有转动部件与固定部件之间预留了合理的装配间隙，避免运行过程中出现剐蹭干涉，机架的支撑结构做了受力优化，可承受风轮高速运转时产生的振动载荷，双吸风的结构设计可实现更大的进风面积，在相同体积下获得更高的通风效率，适用于建筑排风、工业设备散热、空调通风等多种场景的结构参考。
