Excel与Mathematica联动SolidWorks参数化尺寸交互方案

　　在日常机械结构设计工作中，参数化尺寸驱动是提升改型效率、减少重复建模工作量的核心手段，很多工程师在处理系列化零件、模块化装配体时，都会遇到需要批量调整尺寸、跨工具联动参数的场景，这套交互方案正是针对这类实际工程需求搭建的。从实际应用场景来看，不管是做标准件库的快速迭代、定制化设备的方案改型，还是教学演示中参数变化对结构形态的影响展示，都可以通过这套跨软件的参数链路实现高效操作，不需要在三维建模软件里逐个点开特征修改尺寸，也不用反复手动核对参数变更后的模型重建结果。

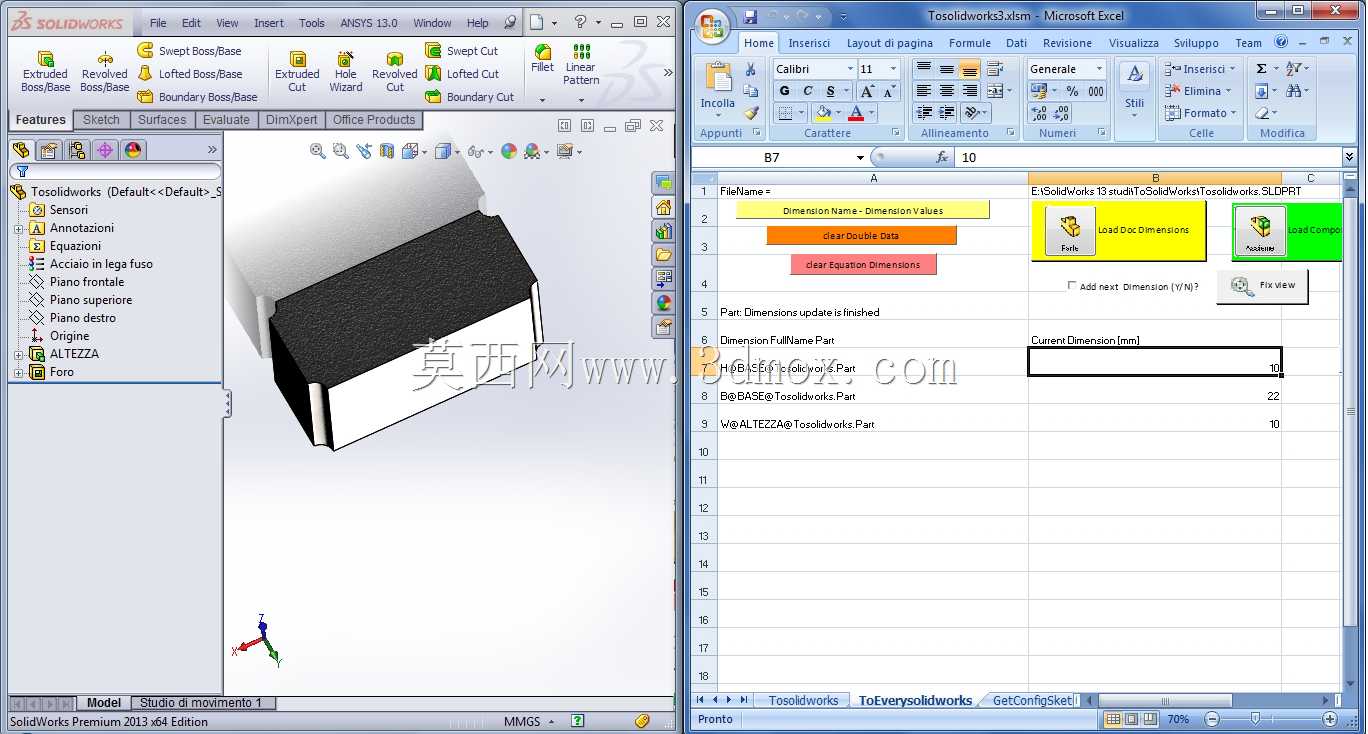

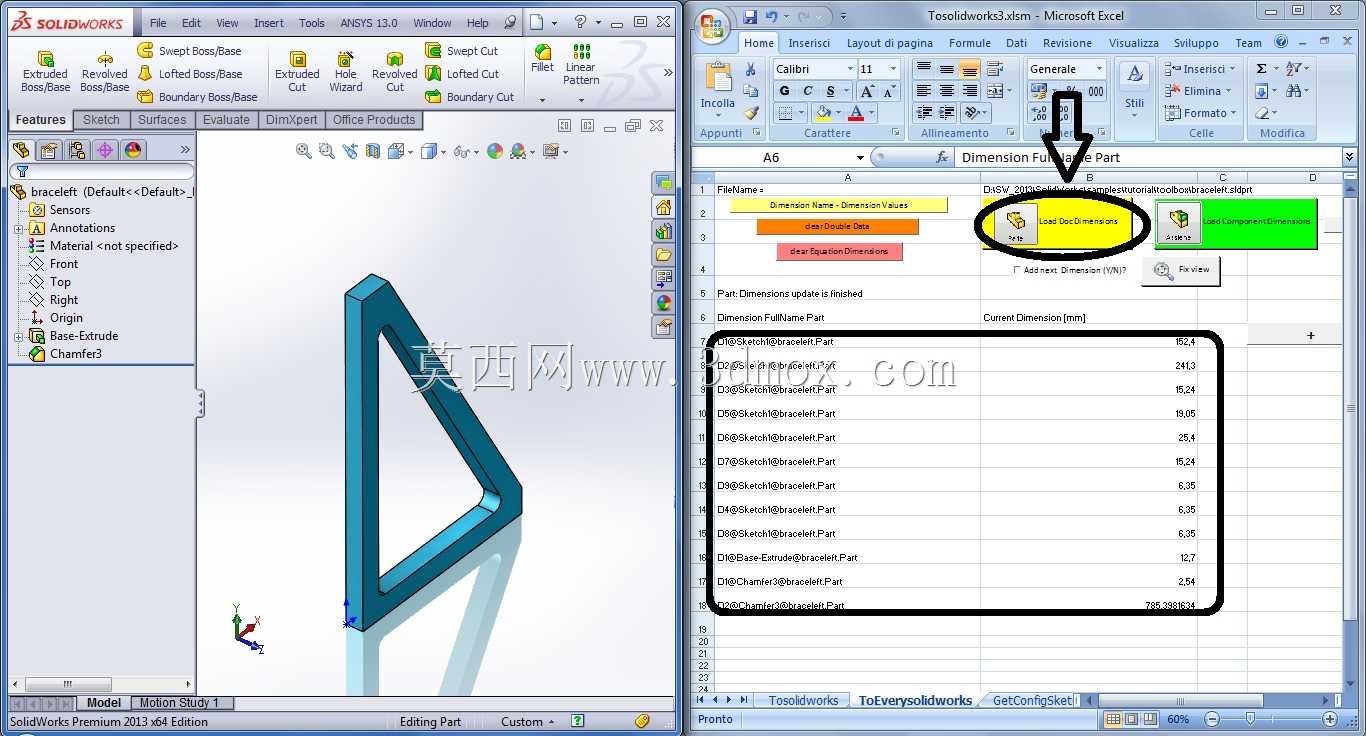

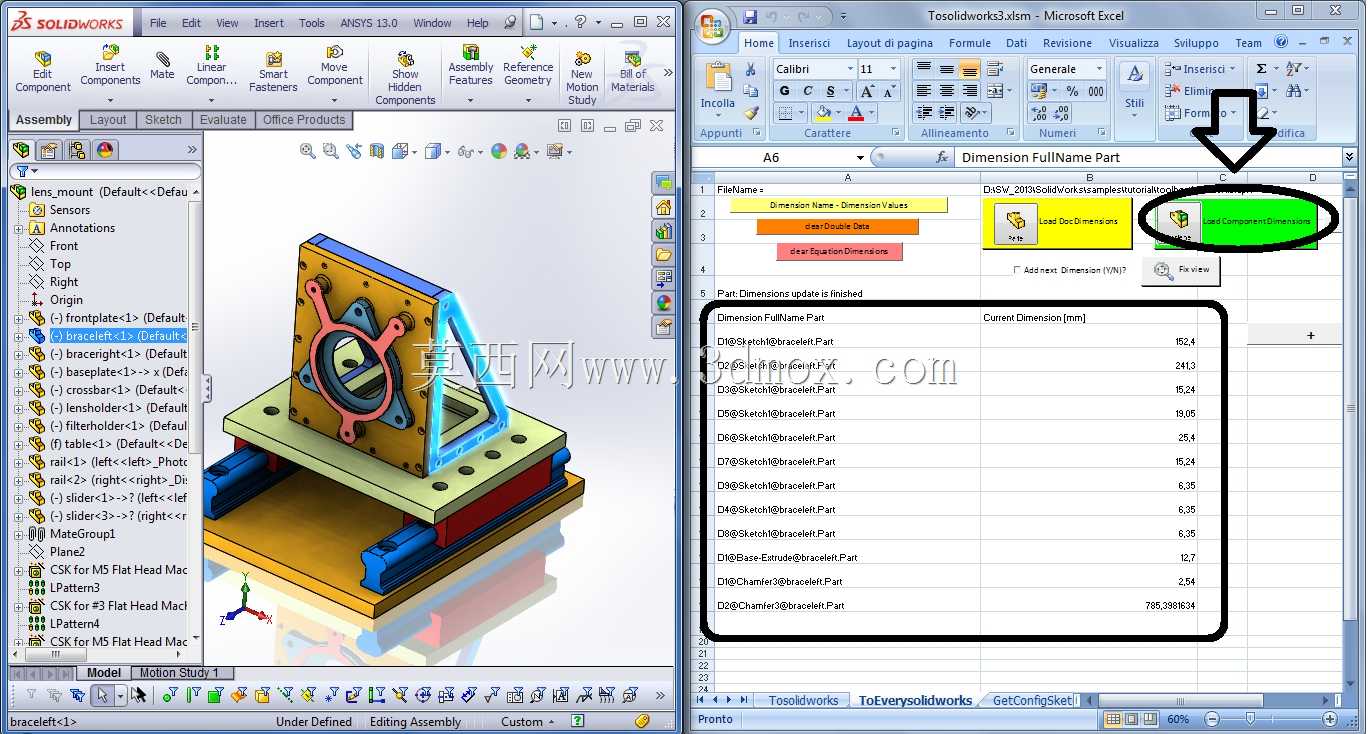

　　从功能特性上看，这套方案打通了电子表格、科学计算软件与三维建模软件的参数传递通道，针对零件建模场景，只需要打开对应零件模型，确保特征中存在可识别的拉伸类尺寸特征，触发参数加载指令后，电子表格就会自动读取模型内所有可驱动的尺寸参数，工程师只需要在表格内调整对应数值，就能直接将修改后的参数回传到建模软件中，自动完成模型重建，整个过程不需要手动切换软件逐个修改特征尺寸，尤其适合需要批量调整多组尺寸的系列化零件设计工作。针对装配体场景，这套方案同样支持装配层级的尺寸读取与驱动，选中装配体中的目标零件后，触发组件尺寸加载指令，就能将选中零件的所有尺寸参数同步写入工作表，调整表格内的参数值后，装配体内的对应零件会自动完成尺寸更新与配合重建，不需要逐个打开子零件修改，能大幅减少装配体改型时的重复操作。

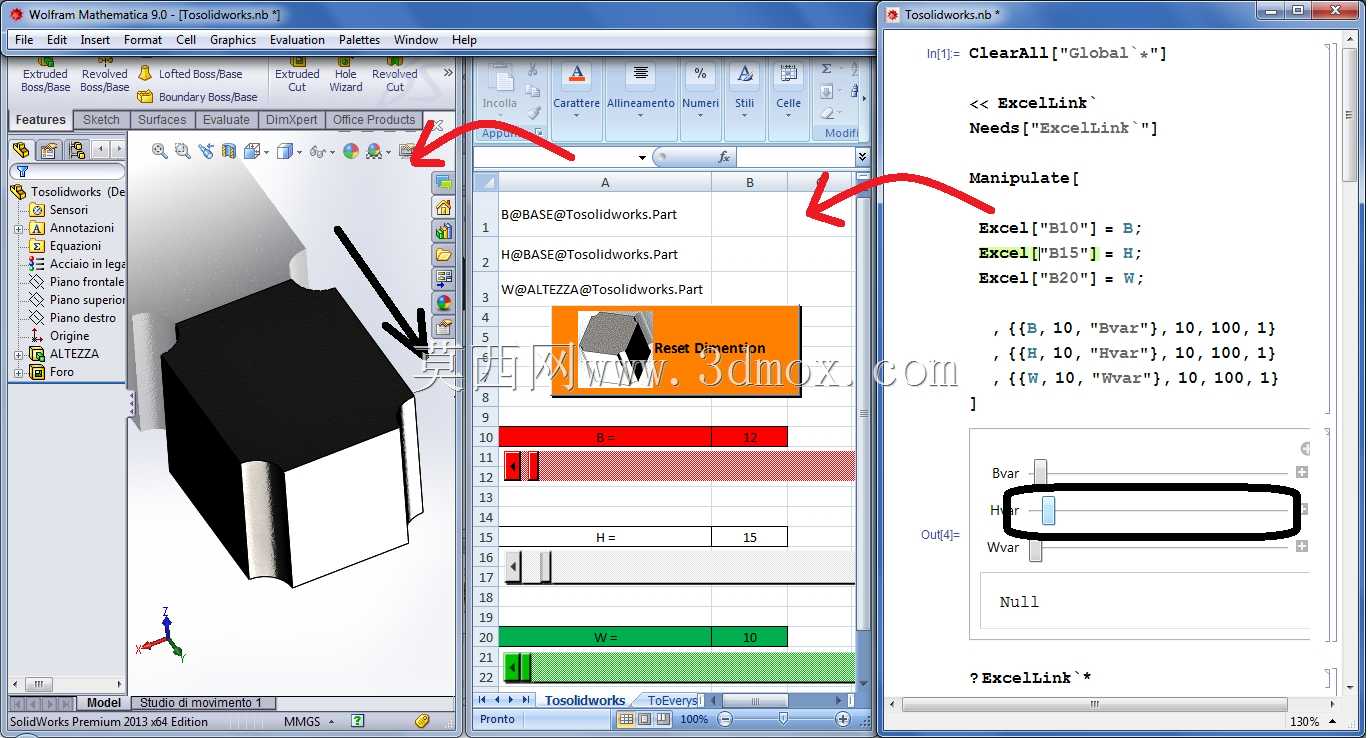

　　在设计思路上，这套方案没有采用复杂的二次开发接口封装，而是依托软件自带的宏交互与数据链接能力搭建参数传递链路，降低了使用门槛，工程师不需要掌握专业的编程开发技能，只需要按照操作流程打开对应文件、触发对应功能按钮就能完成参数联动。针对科学计算场景的需求，方案还对接了科学计算软件的参数传递通道，在完成电子表格与建模软件的链接基础上，通过对应的插件接口实现计算软件与表格的数据互通，工程师可以在计算软件中通过参数化滚动条控件直接调整尺寸数值，参数会自动同步到表格再传递到建模软件中，实时驱动模型形态变化，适合做参数敏感性分析、结构尺寸优化迭代这类需要频繁调整参数、观察模型变化的工作场景。

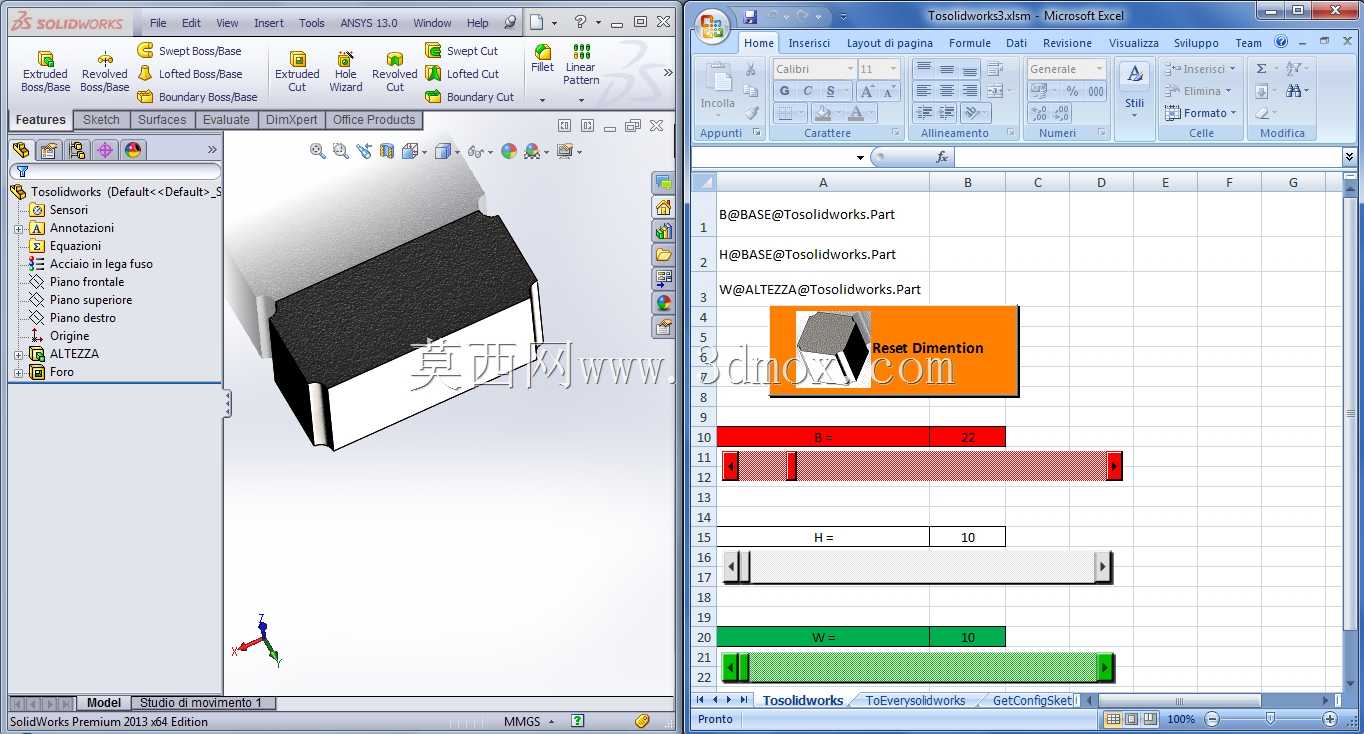

　　从安装与使用的边界条件来看，使用这套方案不需要额外安装复杂的第三方插件，只需要确保建模软件、电子表格程序、科学计算软件以及对应的表格链接插件正常安装即可，所有参数传递都基于软件原生的交互接口实现，不会生成冗余的中间文件，也不会破坏原有模型的特征树结构，参数修改完成后可以直接保存模型文件，和常规建模流程生成的文件没有格式差异，不会影响后续的工程图导出、装配配合、仿真分析等后续工作流程。在实际操作中，初始状态下触发重置尺寸指令，会将示例立方体的所有尺寸统一设置为10mm，方便工程师快速熟悉参数联动的操作逻辑，确认参数传递链路正常后，就可以替换为自己需要调整的目标零件或装配体开展工作。需要注意的是，在选择目标零件特征时，要确保选中的特征包含可被识别的拉伸类尺寸参数，且尺寸命名符合常规的特征命名规则，避免出现参数读取失败的情况；在装配体模式下操作时，要确保选中的是装配体层级下的零件特征，而非顶层装配的配合尺寸，保证参数能够准确传递到对应的零件文件中。

　　这套参数交互方案的核心价值在于打破了不同软件之间的数据壁垒，让工程师可以根据自己的工作习惯选择更高效的参数调整方式，习惯用表格整理参数的工程师可以直接在电子表格中批量录入、调整尺寸，需要做参数化计算分析的工程师可以在科学计算软件中通过控件快速调整参数观察模型变化，不需要在多个软件之间反复切换手动录入参数，能有效降低重复操作带来的人为失误，提升系列化设计、参数优化工作的整体效率。在实际的工程应用中，这类参数联动方案尤其适合阀门、减速机这类通用零部件的系列化改型工作，只需要搭建好基础模型，通过参数表就能快速生成不同规格的型号模型，不需要针对每个规格重新建模，也能保证同系列产品的特征结构一致性，减少建模过程中的特征遗漏或尺寸错误问题。
