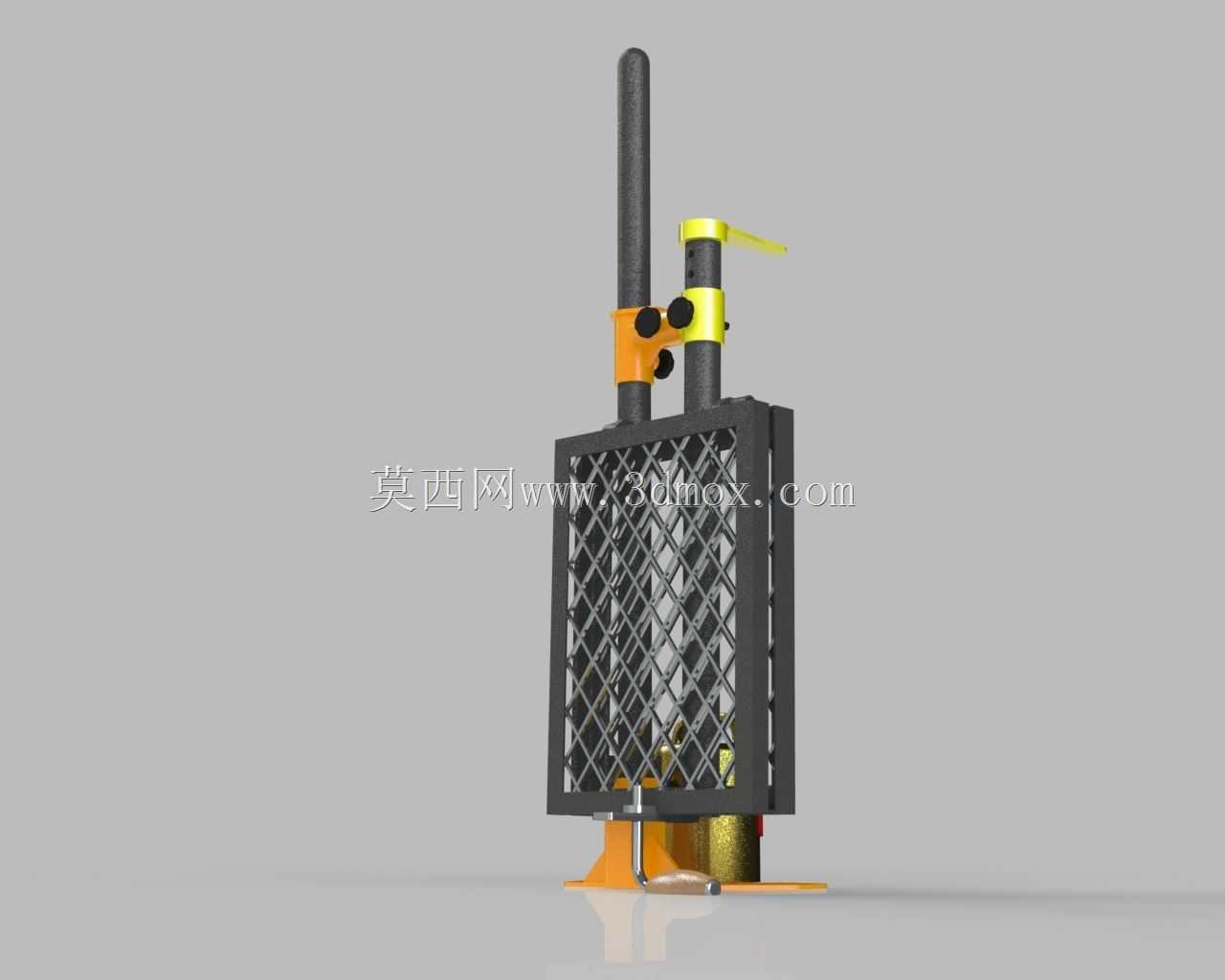

可折叠可调式户外立式烧烤支架结构

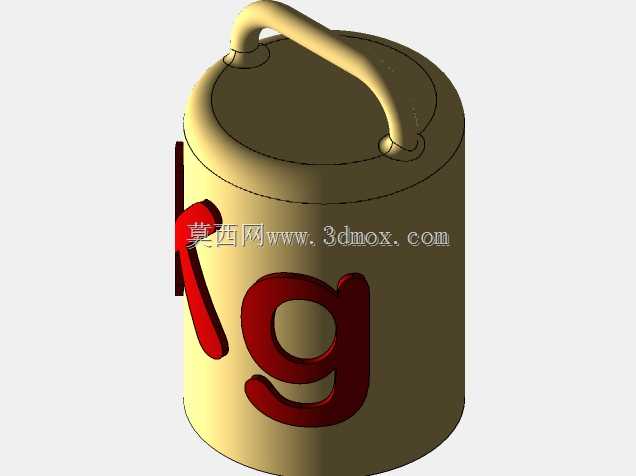

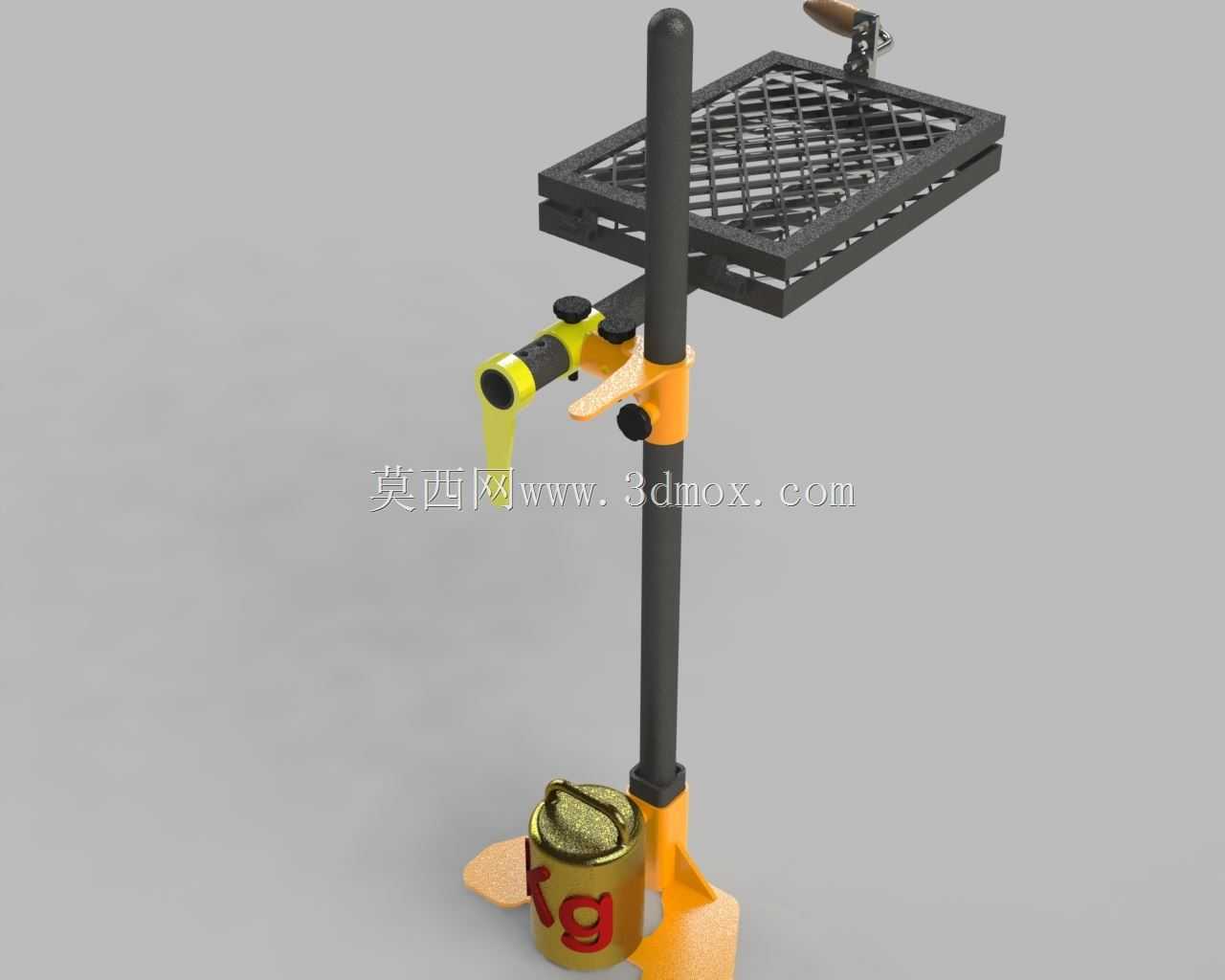

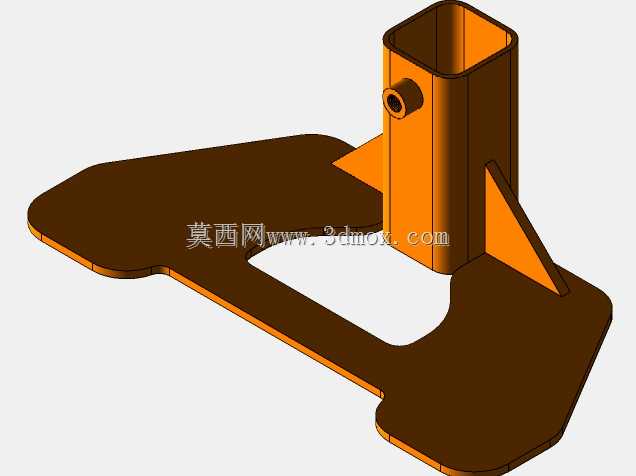

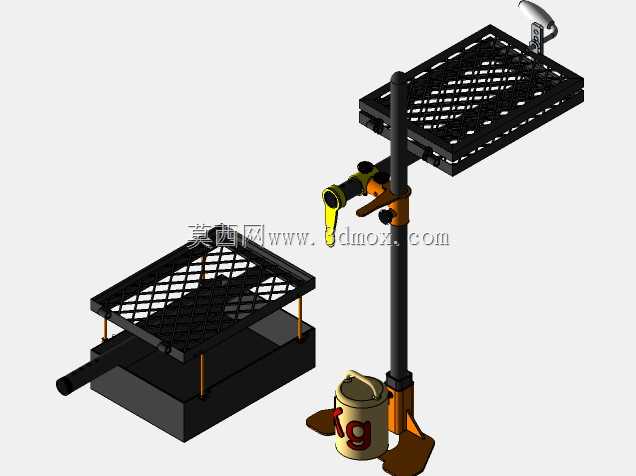

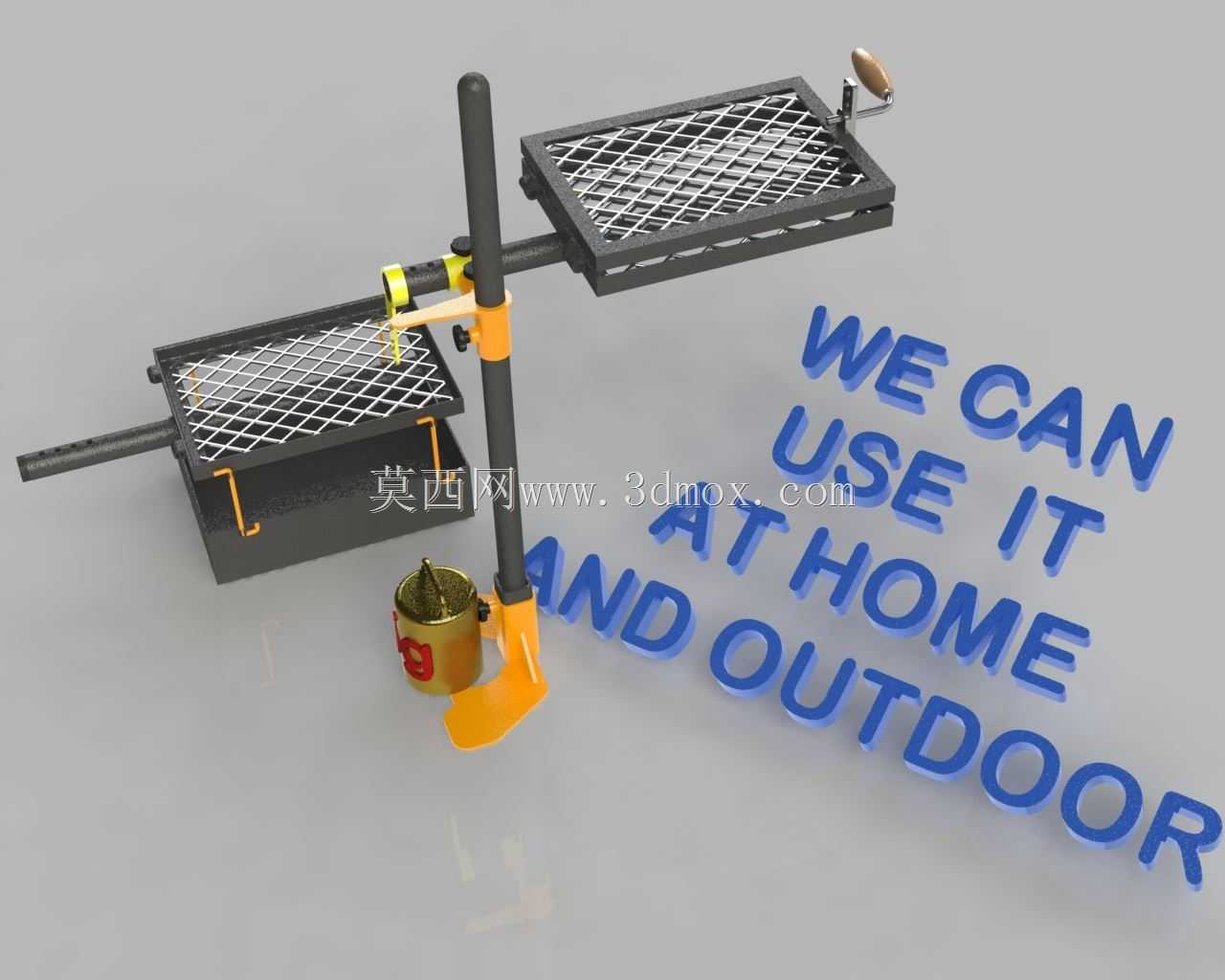

　　这款立式烧烤支架的设计，核心瞄准户外露营、车尾聚会、庭院小范围烧烤这类非固定场地的使用场景，区别于传统落地式笨重烤架，整套结构围绕快速收纳、高度角度可调两个核心需求做结构拆解。从实际使用逻辑来看，整套支架的支撑主体采用单立柱承载方案，立柱底部设计了三角分布的支撑脚，其中一个支撑脚预留了燃气罐的卡位结构，可直接适配常规便携卡式气罐的安装定位，不需要额外附加固定绑带，安装时仅需将气罐卡入支撑脚的弧形卡槽内，即可同时实现气罐固定与支架底部配重，避免单侧放置烤网时出现重心偏移侧翻的问题。

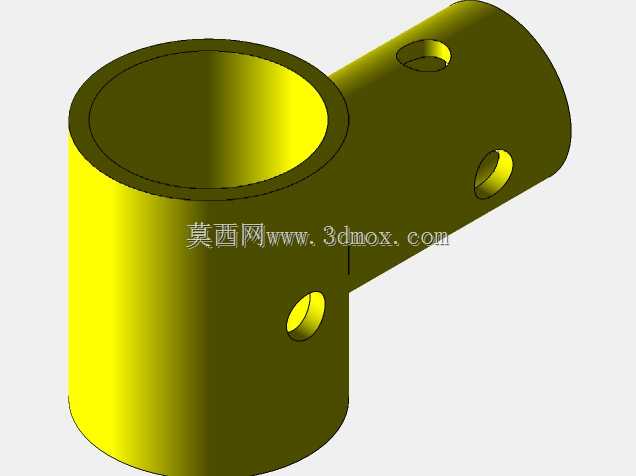

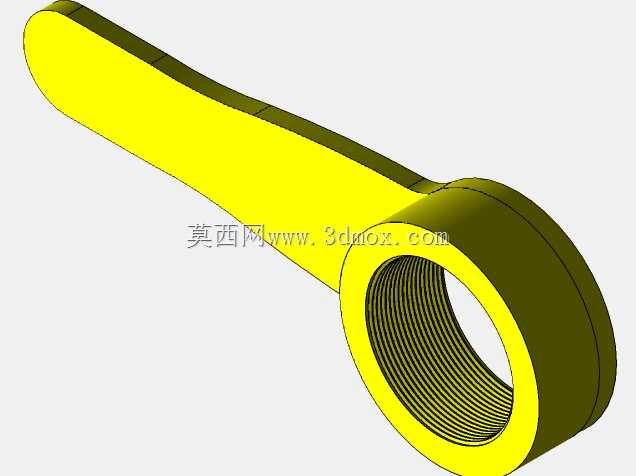

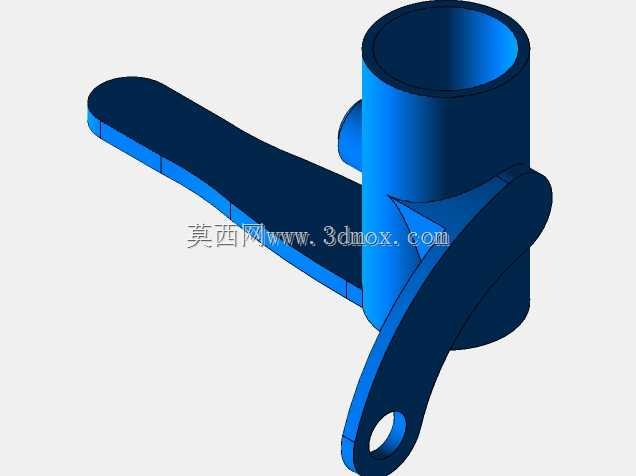

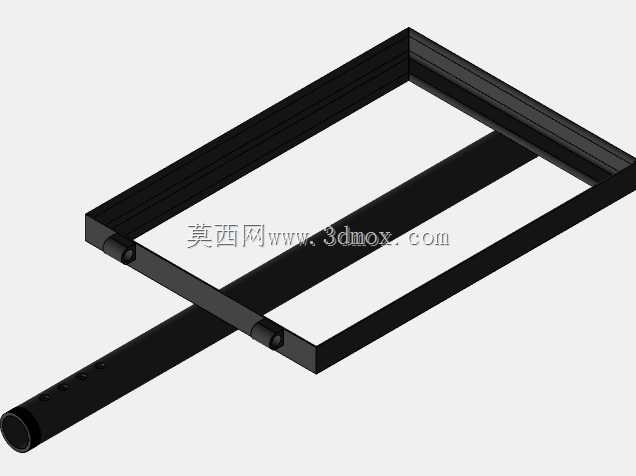

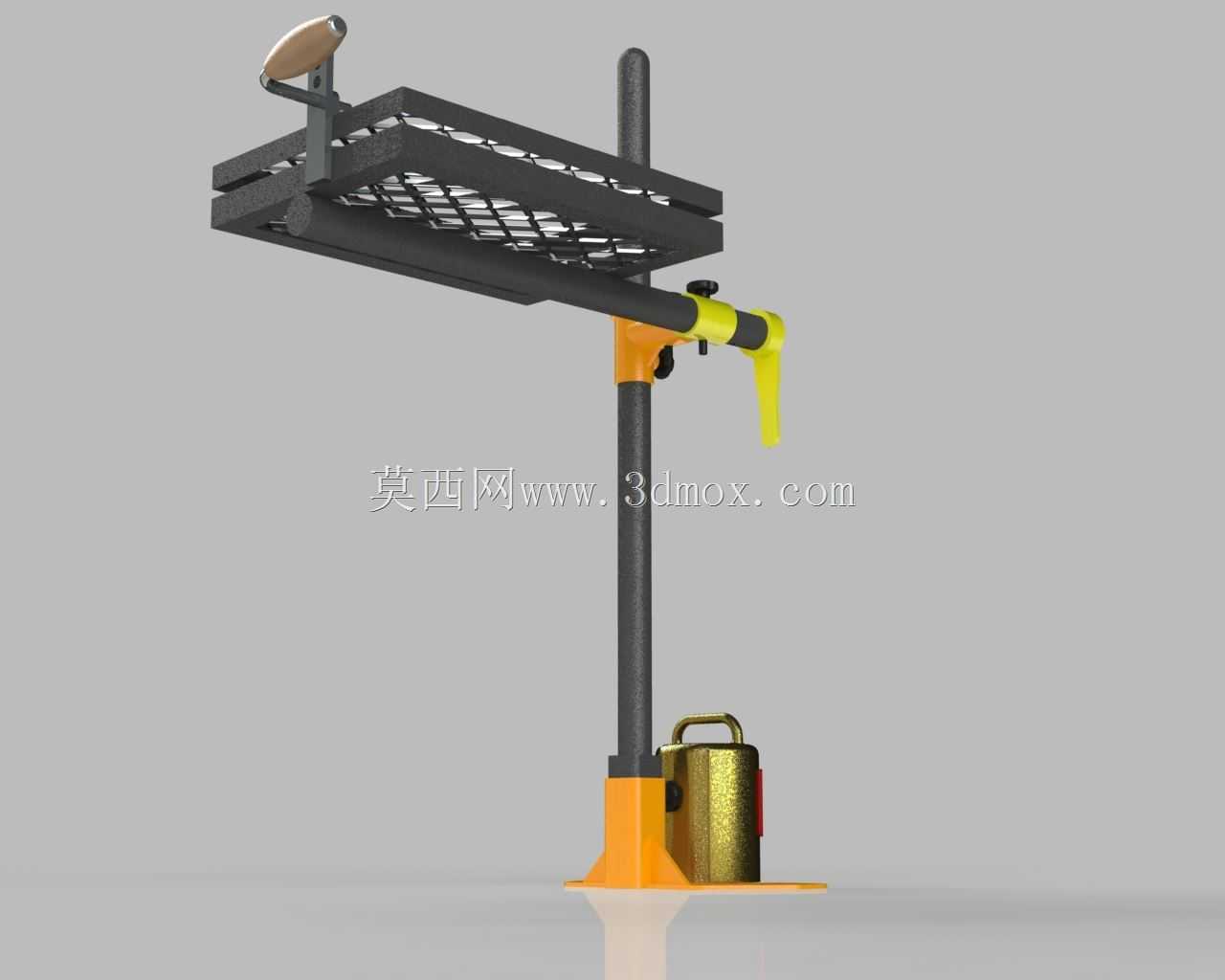

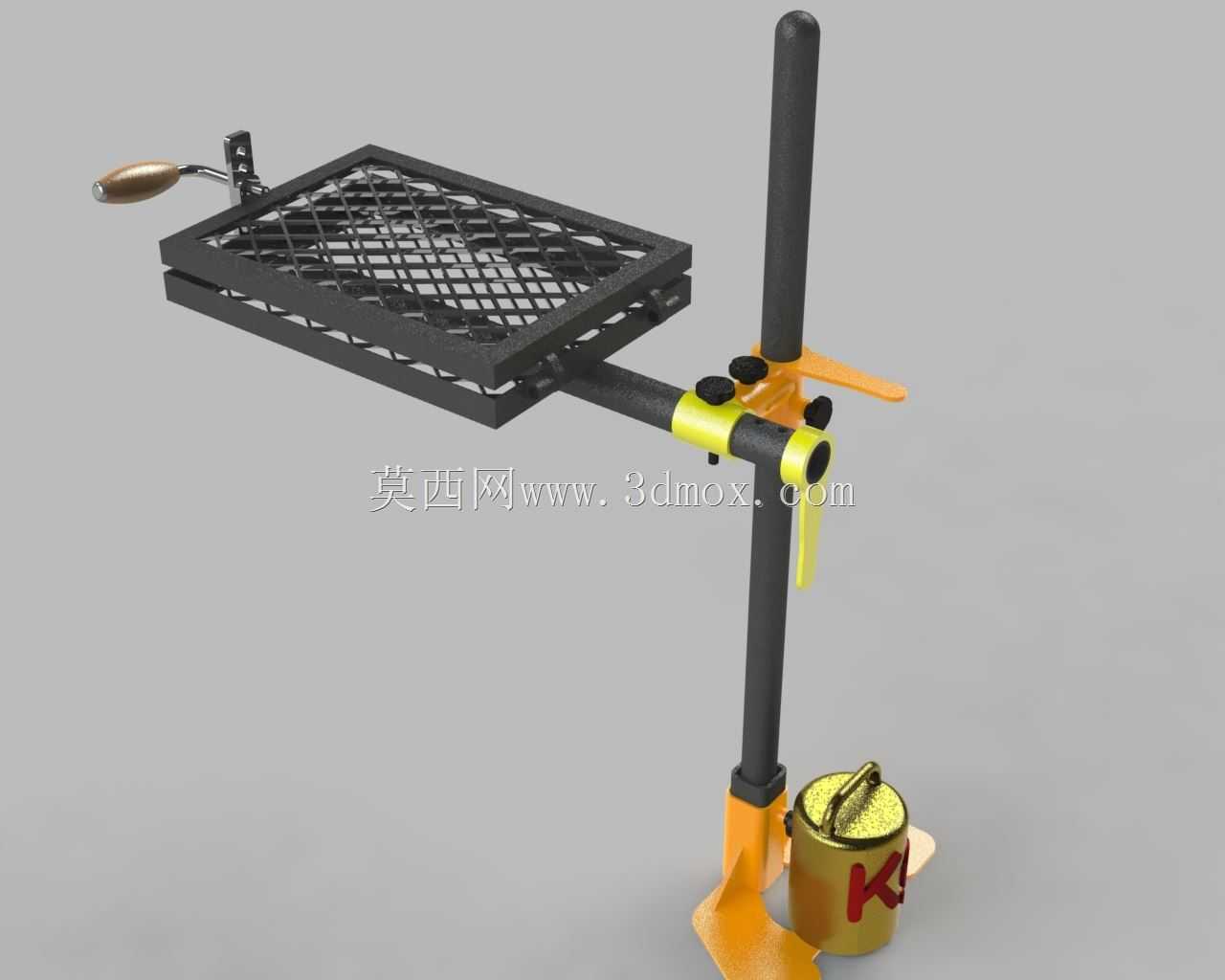

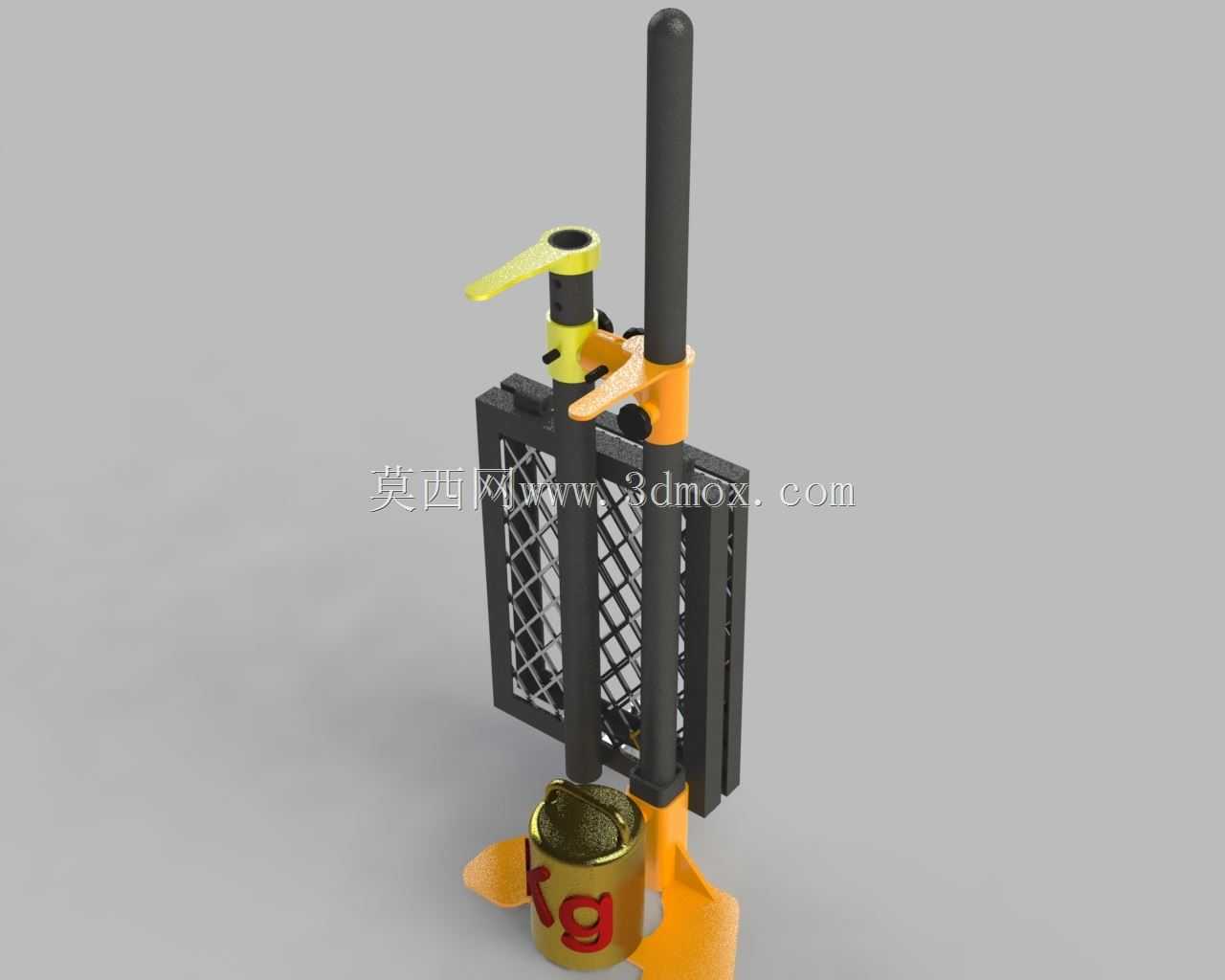

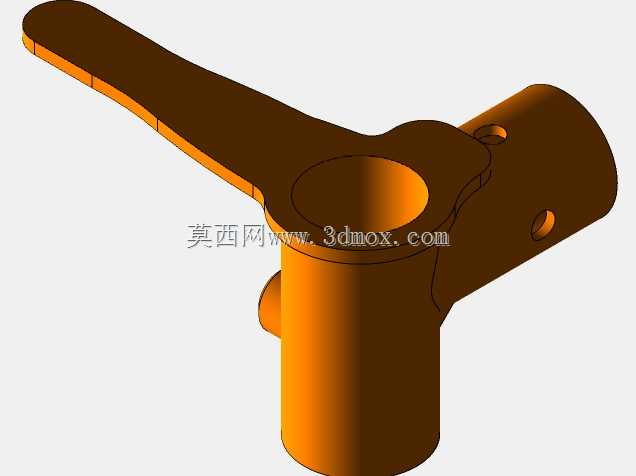

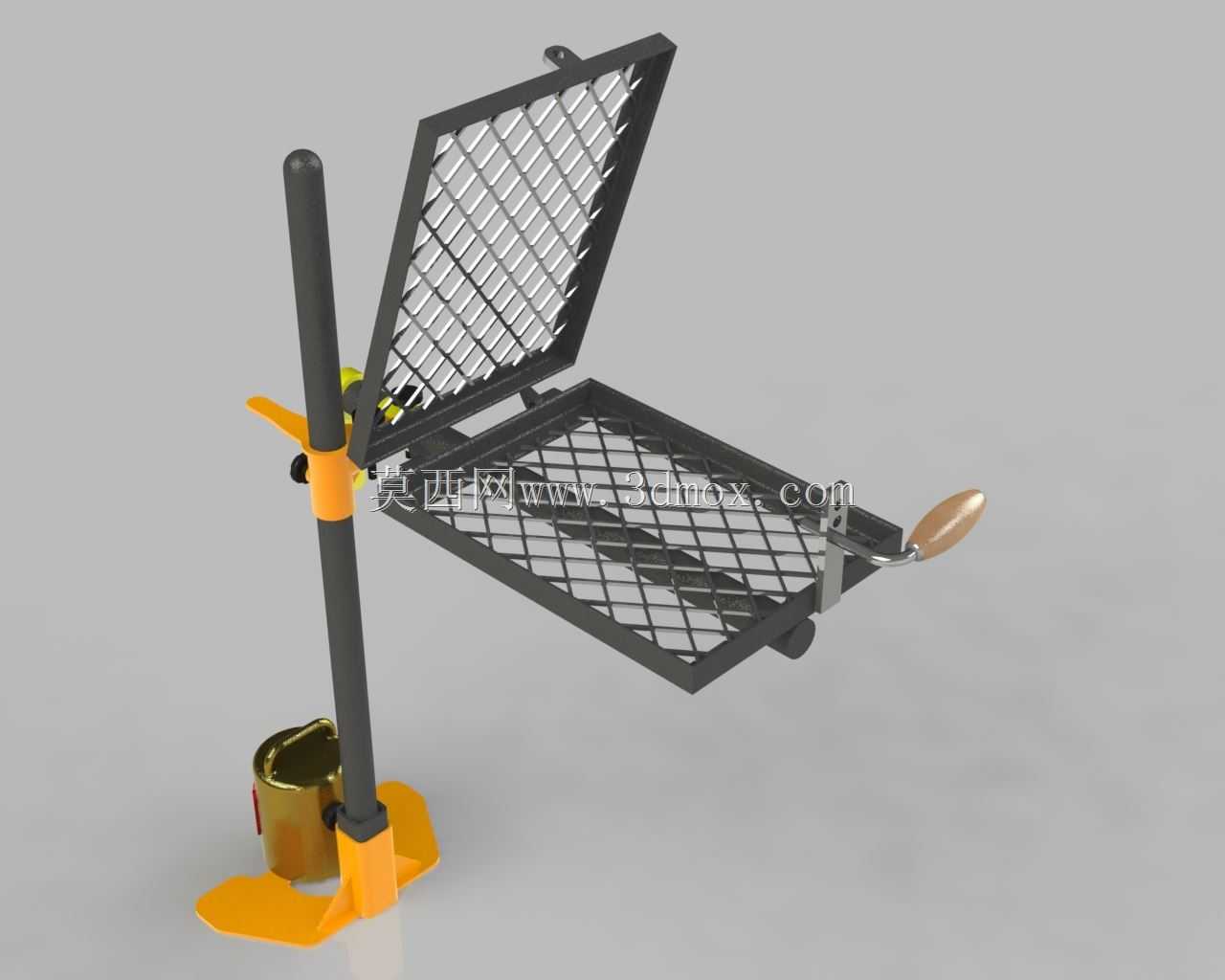

　　烤网承载平台通过抱箍式锁紧结构与主立柱连接，抱箍上集成了快拆锁紧扳手，不需要额外工具即可调整烤网的离地高度，调整范围覆盖300mm到800mm区间，可适配不同火力大小的加热源，也能满足坐姿、站姿不同操作状态下的操作高度需求；同时抱箍与烤网框架之间设置了旋转铰接轴，可实现烤网0到90度的角度翻转，既可以在添加炭火、调整食材位置时将烤网向上翻起避让操作空间，收纳时也能将烤网旋转至与立柱平行的状态，大幅缩小整体收纳体积。

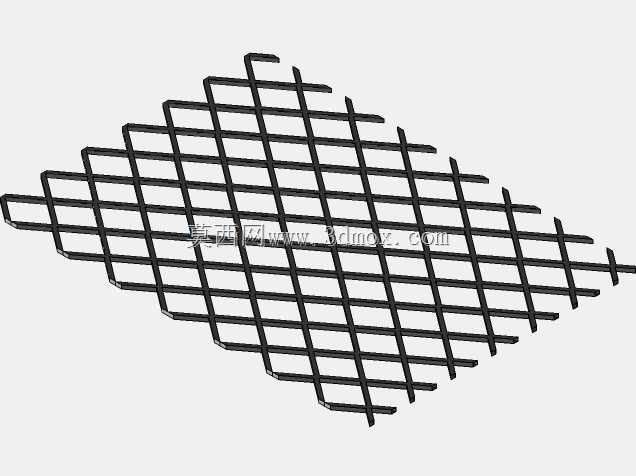

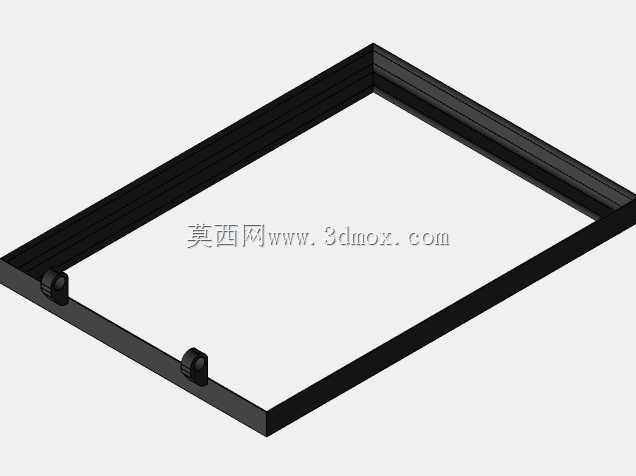

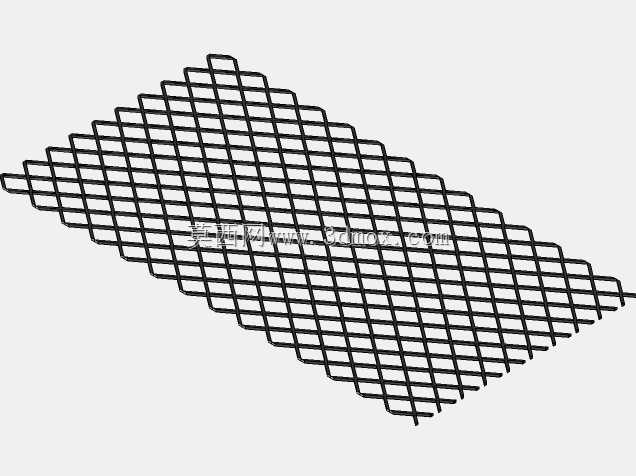

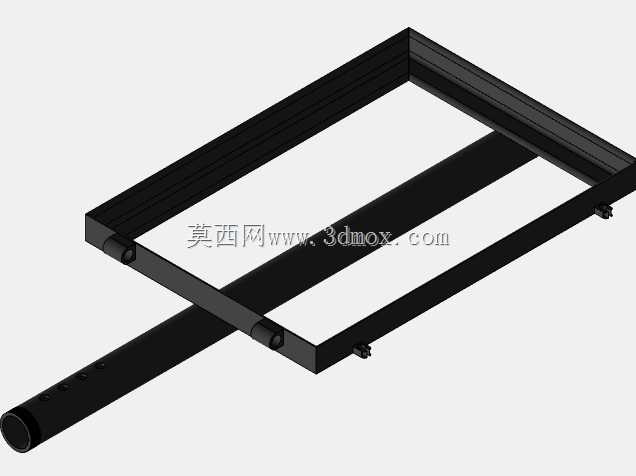

　　烤网本身采用格栅式镂空结构，格栅条间距设置为12mm，既可以保证热量向上传递的效率，避免格栅过密导致热量淤积，也能防止小块食材从缝隙掉落，烤网框架采用折边结构，边缘做了10mm的向上翻边，可防止烤制过程中油脂、食材碎屑从侧边滑落。主立柱采用分段式插接结构，上下两段立柱通过弹性定位销实现快速拼接，拆分后单段长度不超过500mm，可放入常规户外背包的侧袋内，整套结构展开后的整体占地尺寸为350mm400mm，不需要大面积平整地面即可完成架设，即使在户外不平整的草地、碎石地面，也可通过调整支撑脚的插接深度实现整体水平校准。结构设计上所有活动连接节点都做了防松脱处理，铰接轴端部设置了防脱卡簧，锁紧抱箍的内侧粘贴了耐高温防滑胶垫，既可以避免锁紧后烤网受重力下滑，也能减少金属部件之间的硬摩擦磨损，延长结构使用寿命。所有外露的金属部件边缘都做了R3的圆角倒钝处理，避免架设、收纳过程中划伤操作人员，与气罐连接的燃气阀门固定位采用标准化的螺纹接口，可直接适配常规便携燃气点火器的安装，不需要额外做转接配件。

　　从安装边界来看，整套结构不需要在地面做打孔固定，仅依靠自身支撑脚与地面的接触摩擦力即可保持稳定，允许的最大负载为15kg，可满足单次3-5人份的食材烤制需求，折叠收纳后的整体体积仅为520mm120mm*100mm，可轻松放入车载储物格、户外露营装备箱内，不会占用过多储物空间。结构上没有采用复杂的传动部件，所有活动节点都为外露式设计，日常使用后的清洁维护不需要拆解复杂结构，仅需擦拭烤网与立柱表面的油污即可，锁紧机构的调节阻尼可通过抱箍上的调节螺钉做微调，长期使用出现锁紧力下降时，不需要更换配件即可自行调整恢复锁紧性能。
