方法兰型直线轴承配套安装固定座结构

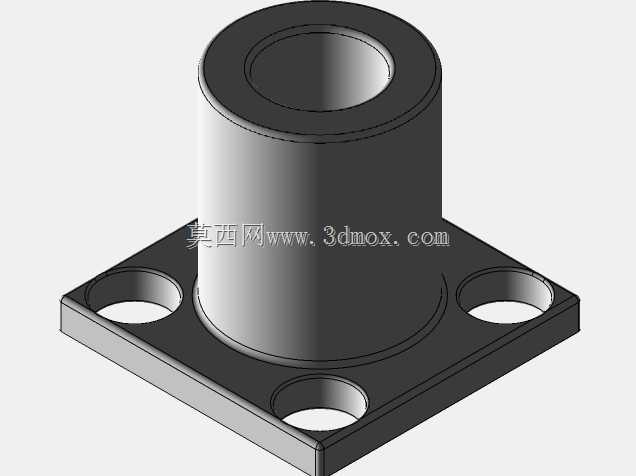

　　做自动化设备导向结构设计的时候，方法兰型直线轴承的固定座是绕不开的基础零件，很多刚入行的工程师容易把它当成简单的支撑块，实际在设备运行里，这个零件的精度直接决定了整根光轴导向的重复定位精度和运行寿命。先从实际应用场景说，这类带方形安装法兰的轴承固定座，最常用在3C装配设备的滑台导向、包装机械的推料机构、小型检测设备的探针升降模组里，但凡用到LMK系列方法兰直线轴承的场合，都需要这个结构来把轴承牢牢固定在设备安装板上，避免轴承在往复运动中出现窜动、偏转。

　　很多人设计的时候容易忽略安装边界的问题，这个固定座的方形法兰上开了四个对称的通孔，是用来穿内六角圆柱头螺钉的，设计安装孔位的时候，要注意四个孔的中心距必须和对应型号轴承的法兰安装尺寸严格匹配，不能随意调整孔距，否则现场安装的时候会出现螺钉穿不进、轴承座装歪的问题。法兰的厚度也不是随便定的，太薄的话，螺钉锁紧的时候法兰容易产生形变，挤压轴承外圈导致轴承内圈卡滞，光轴滑动的时候阻力变大，长期运行还会出现轴承外圈跟转的问题；太厚的话又会占用不必要的Z向安装空间，对于那些对安装高度有严格限制的紧凑模组来说，多余的厚度会直接导致整体结构超差。

　　再看中间的筒体部分，这个筒体的内孔是和直线轴承的外圈做过渡配合的，设计的时候内孔的公差要选H7级，不能太松也不能太紧——太松的话轴承在孔里会有间隙，滑台往复运动的时候会产生晃动，高速运行的时候还会出现异响；太紧的话压装轴承的时候会把轴承外圈挤变形，直接导致钢珠滚动受阻，轴承提前失效。筒体的高度要比轴承的总长度略短一点，压装的时候要保证轴承两端有均匀的露出量，方便后续加装轴用挡圈或者端盖做轴向固定，避免轴承在长期往复负载下从座子里退出来。

　　从功能特性上来说，这个固定座的核心作用除了固定轴承，还有一个很重要的点是分散安装应力。如果没有这个法兰座，直接把轴承装在安装板的通孔里，安装板的板材厚度如果不够，轴承的受力会集中在孔的边缘，长期受径向负载的时候很容易把安装板的孔磨成椭圆，导致导向精度丧失。而带一体法兰的固定座，法兰面和安装板是整面贴合的，径向负载会通过法兰面均匀分散到安装板上，大幅降低局部应力集中的问题，哪怕是用在有一定冲击负载的推料机构上，也能保证长期的安装稳定性。

　　设计思路上，这个结构没有多余的复杂特征，所有的尺寸都是围绕适配对应型号直线轴承、满足安装空间要求来定的。四个安装孔的位置做了沉孔设计吗？不对，看这个结构的法兰面是平的，实际加工的时候四个通孔是光孔，螺钉从法兰侧穿过去锁在设备安装板的螺纹孔里，这样的设计好处是安装的时候不需要在固定座背面留沉头空间，Z向的安装尺寸可以做到最小。筒体和法兰连接的位置做了小的圆角过渡，避免直角处的应力集中，因为在滑台承受偏载的时候，这个连接位置是应力最集中的地方，如果是直角清根的话，长期受交变应力很容易在这里出现裂纹，尤其是用铝合金材质加工的时候，圆角过渡能大幅提升结构的抗疲劳强度。

　　再说到实际选型的时候的尺寸边界，对应LMK12UU这个型号的轴承，固定座的法兰边长一般要比轴承法兰外径大4到6毫米，保证四个安装孔的边缘到法兰外边缘有足够的壁厚，不会因为锁螺钉的时候把法兰边撑裂。筒体的外径要比内孔大至少8毫米，保证筒体部分有足够的壁厚承受径向负载，不会在压装轴承的时候出现筒体涨裂的问题。安装的时候要注意，法兰面和设备安装板的贴合面必须保证平面度，不能有凸起的焊渣或者加工毛刺，否则锁紧螺钉的时候固定座会出现倾斜，导致穿在轴承里的光轴和驱动方向不平行，滑台运行的时候会出现卡顿、磨损加快的问题。

　　很多新手在做这类结构建模的时候，容易忽略内孔和法兰面的垂直度要求，这个垂直度公差一般要控制在0.02毫米以内，如果垂直度超差，轴承装进去之后内孔是歪的，光轴穿过去之后就会别劲，哪怕电机的驱动力足够，也会出现运行阻力大、定位精度不准的问题，长期运行还会导致光轴表面出现拉伤，直接报废整根导向轴。另外筒体的外圆和内孔的同轴度也要保证，虽然外圆不直接参与配合，但如果同轴度太差，后续如果需要加装防尘圈或者其他密封件的时候，就会出现密封件偏心、密封失效的问题，加工过程中的切削碎屑容易进到轴承里面，缩短轴承的使用寿命。

　　在实际的设备维护场景里，这种一体结构的固定座还有个好处，就是更换轴承的时候非常方便，不需要把整个滑台拆下来，只要把轴承的轴向固定挡圈拆下来，就能从筒体里把旧轴承顶出来，压入新的轴承就可以完成维护，不需要重新调整整个导向轴的同轴度，大幅降低现场维护的时间成本。尤其是在量产的自动化设备里，这种标准化的固定座结构可以直接批量加工，不需要每个项目都重新设计，能大幅缩短结构设计的周期，也能减少加工出错的概率。

　　还要注意的是，这类固定座的材质选择，一般常规负载下用6061铝合金做硬质阳极氧化处理就足够，重量轻而且有足够的强度；如果是负载比较大、有冲击的场合，就需要用45号钢做发黑处理，刚性更好，能承受更大的径向负载。不管用哪种材质，内孔的表面粗糙度要控制在Ra1.6以内，太粗糙的话压装轴承的时候会刮伤轴承外圈，影响配合精度，太光滑的话又会增加不必要的加工成本。
