多孔定位经济型焊接作业工作台

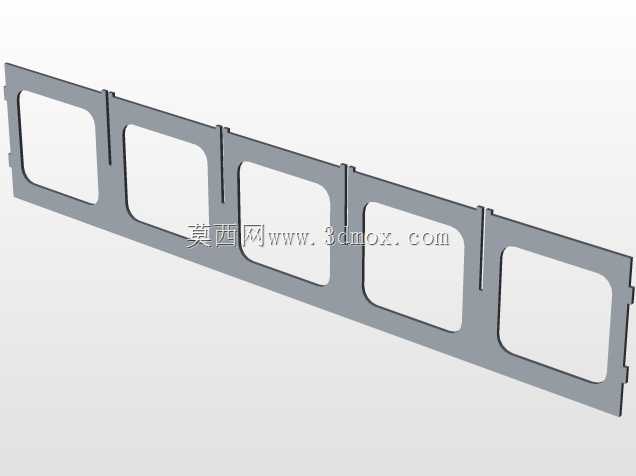

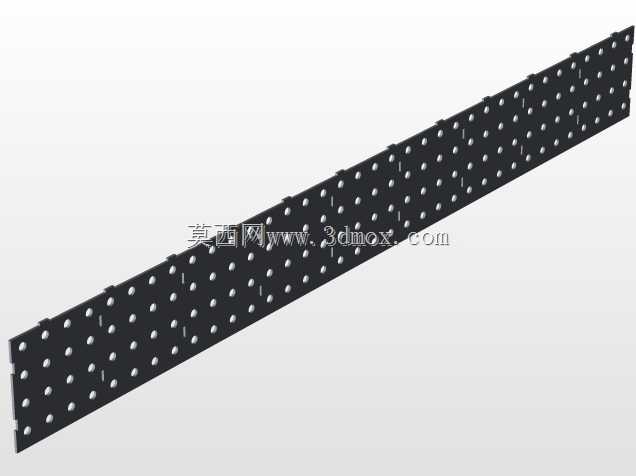

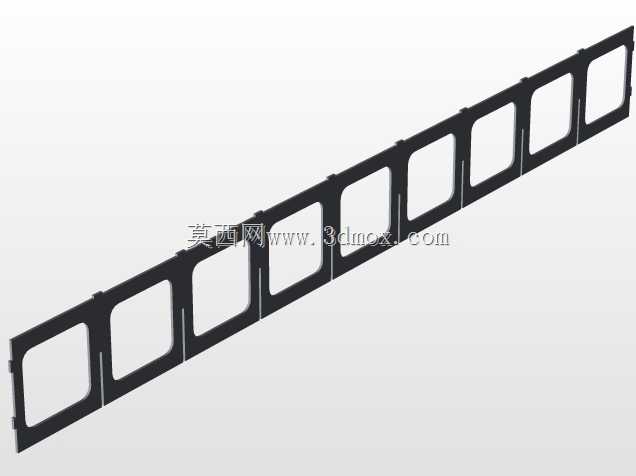

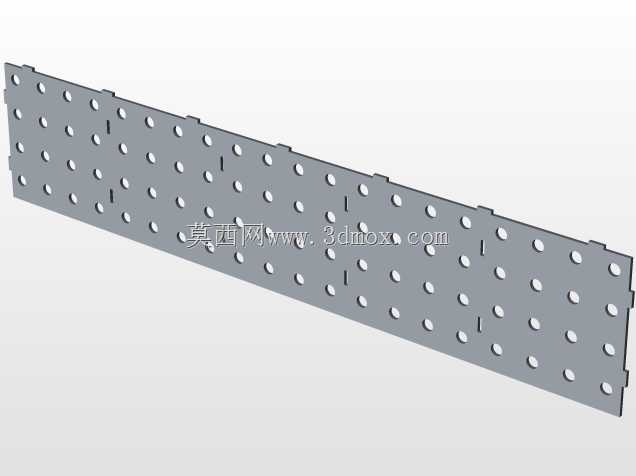

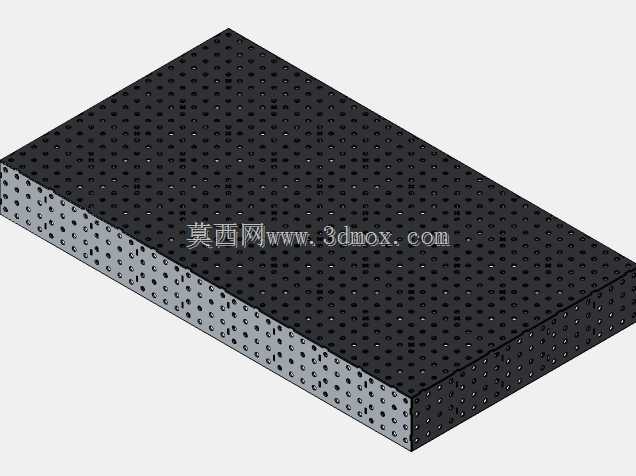

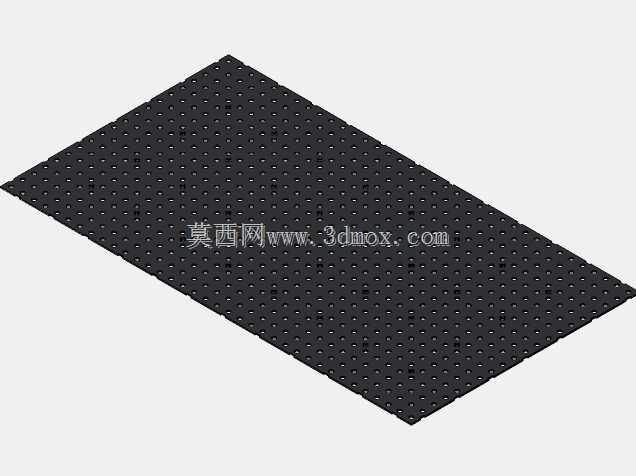

　　在金属结构件的批量焊接、小批量定制加工场景里，这类带均匀孔系的工作台是车间里最常用的基础工装载体，和传统的实心铸铁焊接平台不同，密布的定位孔可以直接搭配快速夹具、定位销、压紧组件使用，不需要每次焊接前临时划线找正，能大幅降低异形构件、框架类焊件的装夹辅助时间。从结构设计逻辑来看，这款工作台采用了箱型焊接主体结构，台面与侧立面都加工有等间距的定位孔系，孔位排布遵循16-50的定位模数标准，也就是说可以适配市面上绝大多数通用的焊接工装附件，不管是直角定位块、可调支撑座还是快速压紧器，都能直接通过孔位完成固定，不需要额外在台面上焊接临时挡块，避免了传统焊接平台反复堆焊、打磨修复台面的问题，长期使用下来台面的平面度保持性更好。工作台的有效作业面尺寸为1000mm×1800mm，台面钢板厚度为5mm，这个尺寸规格刚好适配中小型结构件的焊接作业，比如小型设备机架、钣金箱体、五金构件的组焊，既不会因为台面过大占用过多车间空间，也不会因为作业面不足限制工件的装夹范围，箱型的主体结构内部可以设置加强筋来保证整体刚性，承受焊接过程中的敲击、压紧力时不会出现明显形变，侧立面的孔系则可以拓展安装延伸定位组件，当工件尺寸超出主台面范围时，可以通过侧装的定位附件拓展装夹边界，满足长条形构件的组焊需求。

　　从实际使用的角度出发，这类工作台的孔系加工精度直接决定了焊件的组对精度，设计时需要保证所有孔位的位置度公差控制在合理范围内，孔与孔之间的中心距偏差不能过大，否则会出现定位销插装困难、夹具安装错位的问题，台面的平面度需要满足焊接作业的基础要求，避免组焊时构件出现平面度超差的问题。和重型铸铁焊接平台相比，这种钢板焊接结构的多孔工作台成本更低，重量更轻，不需要做专门的设备基础，普通车间的硬化地面就可以直接放置使用，对于中小型加工车间、五金制品厂、设备维修班组来说适用性更强，日常使用时只需要注意及时清理台面上的焊接飞溅，避免焊渣堵塞定位孔，就可以长期保持孔系的装夹精度，不需要频繁做台面修磨作业。

　　在具体的焊接作业流程里，操作人员可以根据待焊工件的外形尺寸，提前在台面上布置好定位块和压紧点，将工件的各个组焊件按照定位基准摆放固定后就可以直接施焊，不需要反复测量尺寸调整位置，对于批量生产的构件来说，只要第一次装夹调整好定位组件的位置，后续的工件都可以实现快速定位装夹，能有效减少人为找正带来的尺寸误差，提升焊件的成品一致性。侧立面的孔系除了拓展装夹范围之外，还可以用来安装焊接防护挡板、焊枪挂架、地线连接座等附属配件，让整个焊接作业区域的功能集成度更高，不需要在工作台周边额外焊接附属支架，保持作业区域的整洁规整。

　　这类工作台的设计没有多余的冗余结构，所有的结构设计都围绕焊接装夹的实际需求展开，5mm厚的台面钢板既保证了足够的刚性承受焊接过程中的外力，也不会因为板材过厚造成不必要的材料浪费，箱型结构的高度可以根据操作人员的作业习惯搭配对应的支架调整到合适的作业高度，减少长期弯腰作业带来的疲劳感。在三维建模过程中，这类孔系结构可以通过阵列特征快速完成，建模时需要重点关注孔位的排布规律，保证各个面的孔系模数统一，避免出现孔位错位导致后续工装无法适配的问题，主体的焊接结构需要预留合理的焊接收缩余量，和实际加工工艺保持一致，让三维模型可以直接为后续的生产加工提供准确的尺寸参考。
