威尼斯款百叶式通风调节窗结构设计

　　这款百叶式通风调节窗的三维结构，最初是针对工业厂房侧墙通风、设备舱散热通风、民用建筑厨卫通风置换的场景做的适配设计，在做结构拆解之前，先明确它的实际使用边界：这类构件既可以单独作为通风口的遮挡调节部件使用，也可以嵌入整窗框架作为通风模块，适配的安装场景覆盖了从工业设备的散热舱口，到建筑外墙的通风开口，再到室内隔断的通风调节位，不同场景下对百叶的开合角度、密封性能、遮挡效果的要求差异很大，所以在结构设计阶段没有做固定死的百叶角度，而是预留了联动调节的安装位。

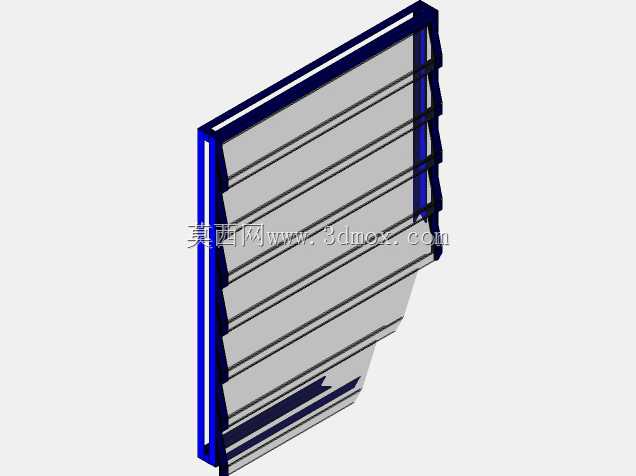

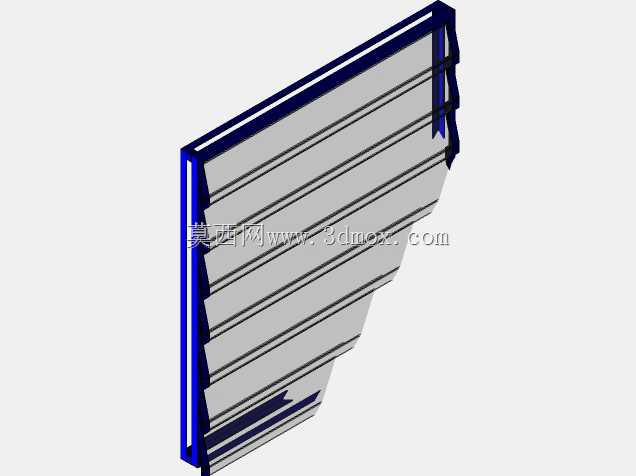

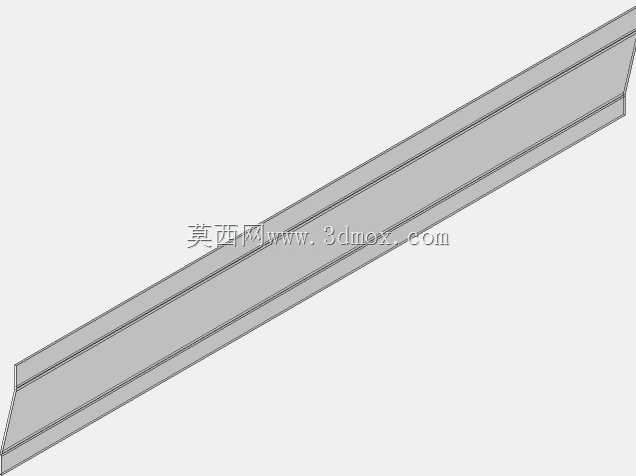

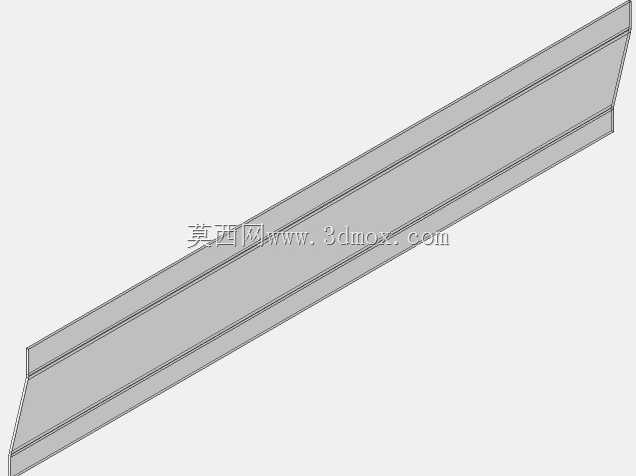

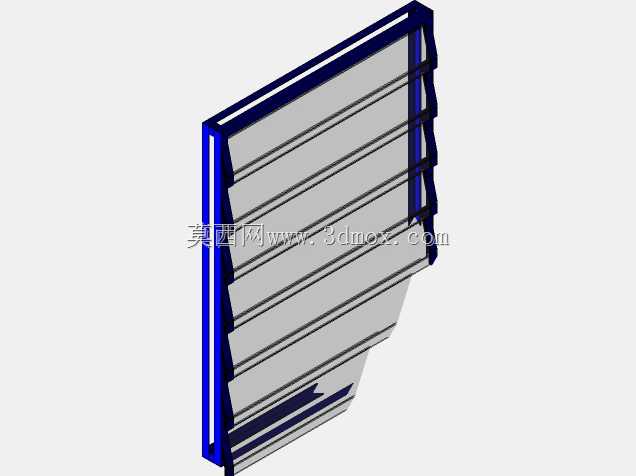

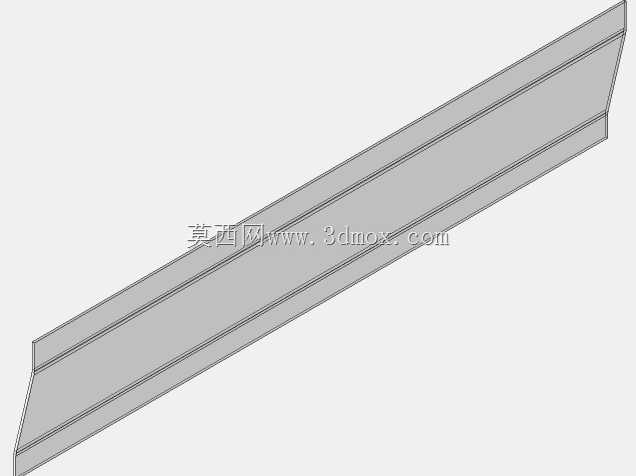

　　从结构组成来看，整个构件分为侧边支撑框架、多组平行排布的百叶叶片、叶片端部的联动卡位结构三个核心部分，侧边框架采用了等截面的型材结构，截面形状做了内凹的卡槽设计，既可以给百叶叶片的转轴提供安装定位，也能在叶片完全闭合时和叶片侧边形成贴合密封，减少缝隙漏风。叶片采用了等厚度的长条平板结构，排布时相邻叶片的重叠量做了精准计算，当叶片转动到完全闭合角度时，相邻叶片的搭接边有足够的重叠宽度，不会出现透光漏缝的问题，而当叶片转动到完全开启角度时，叶片之间的通风净距达到最大值，保证通风截面足够大，不会产生过大的风阻。

　　在设计思路上，没有采用复杂的连杆外置结构，而是把叶片的转轴卡位做在了侧边框架的内侧，从外侧看不到突出的调节构件，整体外形更加简洁，同时也减少了外置构件积灰、卡滞的风险。叶片和框架的连接采用了间隙配合的转轴结构，转动时的阻尼可以通过端部的卡位件调整，既可以让叶片停留在任意开合角度，也不会因为长期使用出现松动下垂的问题。考虑到不同使用场景的防腐需求，框架和叶片的结构壁厚都做了均匀化处理，不管是后续做铝合金挤出成型，还是做钣金折弯加工，抑或是采用塑料注塑成型，这个壁厚参数都能适配对应的加工工艺，不需要再做大幅的结构修改。

　　关于安装边界的尺寸设计，整个窗体的厚度控制在较薄的区间，不需要在安装位置预留过深的嵌入空间，不管是预埋在墙体里，还是用螺丝固定在墙面开口表面，都能适配。窗体的侧边预留了标准的安装孔位，孔位的间距按照通用的建筑开口安装规范设置，不需要现场重新打孔定位，能减少现场安装的工作量。叶片的宽度和间距比例经过了多轮调整，既保证了闭合状态下的遮挡隐私效果，也保证了开启状态下的通风效率，同时从外侧看向窗内时，叶片的角度可以阻挡直接视线，起到一定的隐私保护作用，而空气可以顺着叶片之间的间隙顺畅流通。

　　在实际使用中，这类百叶窗不需要额外加装复杂的电动控制结构，手动就可以调节叶片角度，当需要最大通风量时，把叶片调整到和气流方向平行的位置，通风阻力最小；当需要阻挡外部雨水飘入时，把叶片调整到外侧向下倾斜的角度，雨水会顺着叶片表面流到外侧，不会进入室内或者设备舱内部；当需要完全封闭通风口时，把叶片转动到完全闭合的位置，配合框架上的密封边，可以起到一定的隔温、隔噪作用。结构上没有易损的细小零件，所有构件都是大尺寸的型材或者板件，长期使用不容易出现变形损坏，维护时只需要定期擦拭叶片表面的积灰即可，不需要拆解整个窗体。

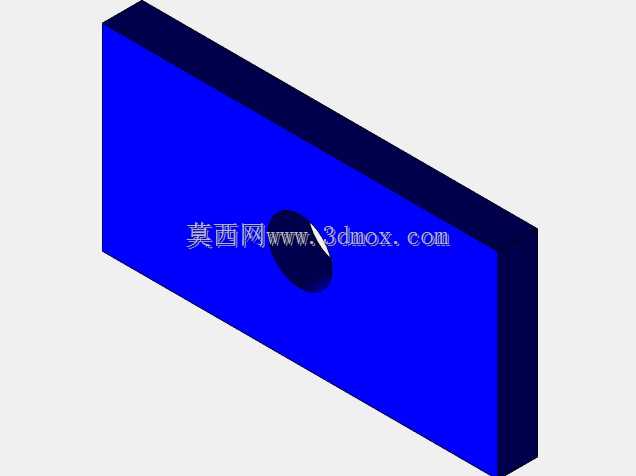

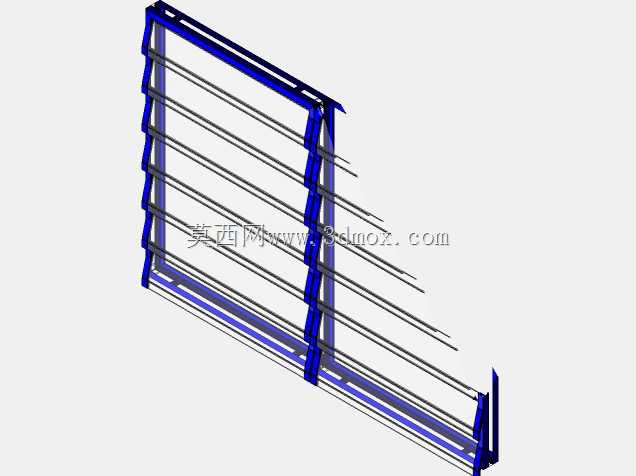

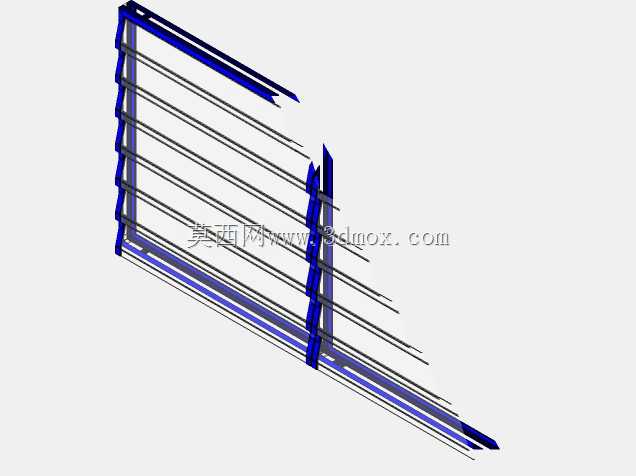

　　做三维建模的时候，特意把每个叶片的转轴位置、框架的卡槽结构都做了单独的零件拆分，方便后续根据实际使用需求调整叶片数量、窗体整体的长宽尺寸，不管是做大尺寸的厂房通风窗，还是做小尺寸的设备散热口，只需要调整框架的长度和叶片的数量，核心的连接结构不需要改动，能大幅缩短同系列不同规格产品的设计周期。同时模型里的配合间隙都按照实际加工的公差要求做了预留，不会出现建模时配合顺畅、实际加工后装配卡滞的问题，每个转动部位的间隙都考虑了不同材料的热胀冷缩量，在高低温环境下使用也不会出现叶片转动卡涩的情况。
