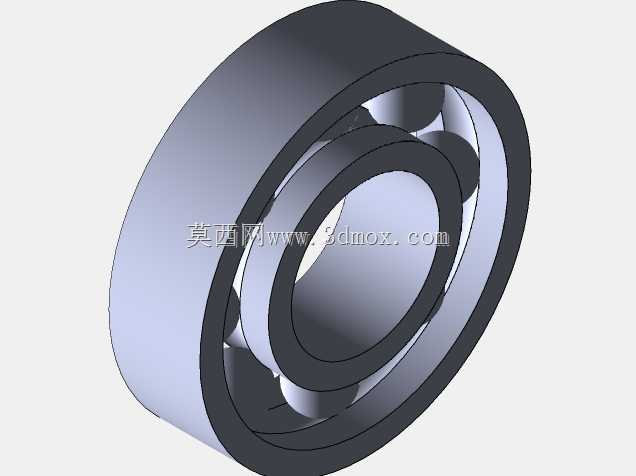

深沟球滚动轴承三维结构设计

　　在各类旋转传动设备的结构设计中，滚动轴承是承担径向载荷、约束轴系轴向窜动的核心支撑部件，从普通的民用电机、输送辊道，到工业领域的泵组、减速机、精密机床主轴，几乎所有存在旋转运动的机械结构，都需要匹配对应参数的轴承来保障轴系的稳定运转。这款深沟球结构的滚动轴承，在设计阶段优先考虑了通用安装场景的适配性，内圈与轴的配合面、外圈与轴承座孔的配合面均采用标准公差带设计，能够直接适配多数常规传动场合的安装尺寸要求，无需额外定制配合结构。

　　从结构组成来看，该轴承包含内圈、外圈、滚动钢球、保持架四个核心部分，内圈与旋转轴过盈配合随轴同步转动，外圈固定在轴承座孔内作为支撑基准，滚动体均匀分布在内外圈的滚道之间，将轴系运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的摩擦损耗与温升，保持架的作用是将相邻滚动体均匀分隔，避免钢球在运转过程中相互接触摩擦，同时引导滚动体在滚道内平稳循环，优化轴承内部的载荷分布。设计过程中，滚道的曲率参数经过反复校核，滚道圆弧半径略大于钢球半径，既保证钢球与滚道有足够的接触面积承载径向载荷，又预留了合理的间隙容纳润滑脂，同时允许轴系在运转过程中承受一定程度的微小轴向窜动，适配多数存在安装对中误差的应用场景，降低设备装配时的对中精度要求。

　　从安装边界来看，该轴承的轴向宽度、内外径尺寸均遵循通用轴承的尺寸规范，安装时内圈可通过轴肩定位，外圈可通过轴承座的挡边或者孔用挡圈固定，不需要额外设计复杂的定位结构，能够直接替换同规格的标准件，方便设备后期的维护更换。在实际应用场景中，这类轴承可适配中等转速、中等载荷的传动工况，比如小型输送线的辊筒支撑、小型减速机的输入输出轴支撑、普通民用风机的叶轮轴支撑、农用机械的旋转轴支撑等场景，能够在常规的粉尘、常温工况下稳定运行，配合合理的润滑与密封结构，也可拓展应用到有一定湿度或者轻度腐蚀的工况中。

　　建模过程中，对钢球与滚道的接触位置做了精准的配合约束，保持架的兜孔结构完全贴合钢球的球面轮廓，既还原了真实轴承的装配关系，也方便后续做装配干涉检查、运动仿真演示，结构设计人员可以直接参考该模型的尺寸参数完成轴系、轴承座的配套结构设计，不需要反复核对标准件手册的尺寸数据，缩短传动结构的设计周期。需要注意的是，这类深沟球轴承不适用于重载冲击的工况，在大载荷、高冲击的场景下需要选用滚子轴承或者重载系列的深沟球轴承，同时安装过程中要避免通过滚动体传递敲击力，防止钢球或者滚道出现凹坑影响运转精度，润滑方式可根据转速选择脂润滑或者油润滑，常规转速下采用锂基脂润滑即可满足长期运转需求，密封结构可根据工况选择带防尘盖或者密封圈的衍生型号，阻挡外界粉尘、水汽进入轴承内部，延长轴承的使用寿命。
