可拆卸式双页平开合页结构设计

　　日常做设备结构设计时，很多人会忽略合页这类小连接件的细节，总觉得随便选个标准件装上就行，真到现场调试才发现，要么开合卡滞，要么拆装维护要拆整扇门，要么安装孔位对不上返工，反而耽误整体进度。这款可拆卸双页平开合页的结构，就是针对这类现场痛点做的细化设计，没有多余的花哨结构，每一处尺寸都贴合实际安装场景的需求。

　　从实际应用场景来看，这类合页的适用范围很广，小到仪器仪表的检修舱门、工业柜体的侧开门，大到小型设备的防护门、常压工况的阀门检修盖，都能用到这类连接件。尤其是需要频繁拆装维护的舱门部位，传统的不可拆合页要拆门就得把整个合页的固定螺丝全拧下来，维护完再装还要重新调门缝间隙，费时费力，这款抽销式的结构就解决了这个问题，只要把中间的销轴抽出来，两页合页就能直接分离，不需要动页片上的固定螺丝，拆装效率能提升不少。

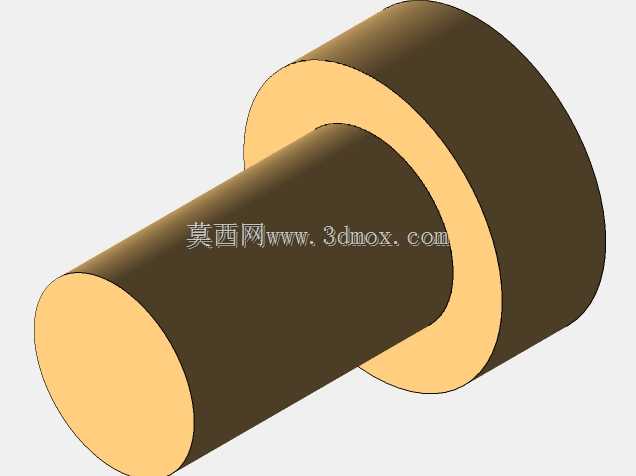

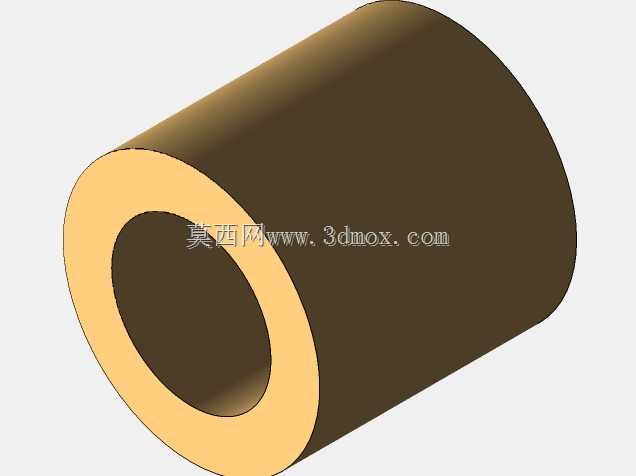

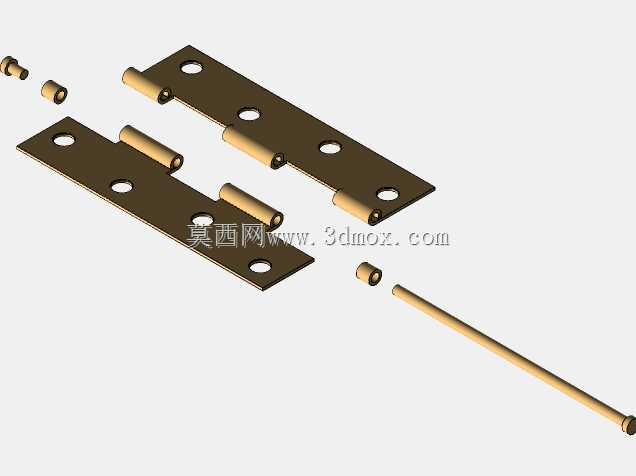

　　从结构功能特性来说，整个合页拆分开一共五个独立部件：两个带卷管的合页页片、三个套在销轴上的衬套、一根通长的销轴。页片采用的是平直钢板冲压成型的结构，每页片上开了三个沉头安装孔，孔位的间距是按照常用的五金安装规范排布的，不管是装在薄钢板的柜体上，还是装在铝合金型材的框架上，都能匹配常规的螺丝安装间距，不会出现孔位跨筋、没法打螺丝的问题。卷管部分是和页片一体弯折成型的，三个卷管的同轴度公差控制在0.1mm以内，保证销轴穿入之后不会出现别劲、卡滞的情况，开合的时候转动顺畅，没有多余的旷量。衬套的作用是减少销轴和卷管内壁的直接摩擦，开合次数多了之后，只需要更换磨损的衬套就行，不用整个更换合页，后期维护成本很低。销轴的一端做了翻边限位，另一端是光轴直插结构，安装的时候直接从卷管的一端穿入就行，不需要额外做卡簧或者销钉固定，靠衬套和卷管的配合紧度就能防止销轴在开合过程中窜出来，拆装的时候用细杆从另一端轻轻一敲就能把销轴顶出来，现场操作不需要专用工具。

　　设计的时候首先考虑的是安装边界的适配性，页片的厚度选的是2mm的冷轧板当量，对应的承重范围在15kg以内，完全能覆盖常规仪器舱门、小型防护门的承重需求，不会因为页片太薄出现承重变形、门缝下垂的问题。合页闭合之后两页片的总厚度是4mm，安装的时候页片嵌入门和门框的安装槽深度只需要2mm，不需要在门板或者门框上开很深的槽，对于薄门板的安装场景非常友好，不会出现开槽太深把门板打穿的问题。开合角度可以达到180度，完全打开之后两页片可以平贴在同一个平面上，不会因为合页的结构限制导致门打不开到最大角度，方便检修的时候把舱门完全敞开，留出足够的操作空间。

　　做三维建模的时候，所有的配合间隙都按照实际机加工和冲压的公差做了预留，卷管的内径比销轴的外径大0.2mm，衬套的壁厚是0.5mm，装配之后的转动间隙控制在合理范围内，既不会因为间隙太小导致装配困难、转动卡滞，也不会因为间隙太大出现门体晃动、旷量过大的问题。安装孔的沉头深度是1.2mm，适配M4的沉头螺丝，螺丝拧入之后头部完全埋入页片表面，不会突出页片刮蹭门框或者门板，闭合的时候两页片可以完全贴合，没有缝隙。

　　很多新手设计师选合页的时候只看外观尺寸，不注意卷管的位置和销轴的拆装方向，结果装完之后销轴被门框挡住，想拆门的时候根本抽不出销轴，这款合页的卷管排布是错开的，左页片两个卷管、右页片一个卷管，销轴从任意一端都能穿入，安装的时候可以根据现场的空间情况选择销轴的插入方向，不管是左开门还是右开门都能通用，不用单独做左右开的两套合页模型，减少选型和备件的种类。另外页片的四个角都做了小的倒角处理，没有尖锐的毛刺边，安装的时候不会划伤操作人员的手，也不会刮蹭门板表面的喷涂层。

　　在阀门类设备的检修舱上用这类合页的时候，还要考虑到现场可能有少量的油污、粉尘，这款合页的转动部位没有复杂的密封结构，衬套和卷管之间的间隙刚好能让少量的粉尘顺着间隙掉出来，不会因为积尘导致转动卡滞，日常维护只需要定期在销轴上抹一点润滑脂就行，不需要复杂的保养。如果是用在有轻度腐蚀的环境里，只需要把页片的材质换成304不锈钢，结构尺寸完全不用改动，就能直接适配防腐需求，模型的参数化结构可以直接调整材质对应的厚度公差，不用重新绘制整个合页的结构。
