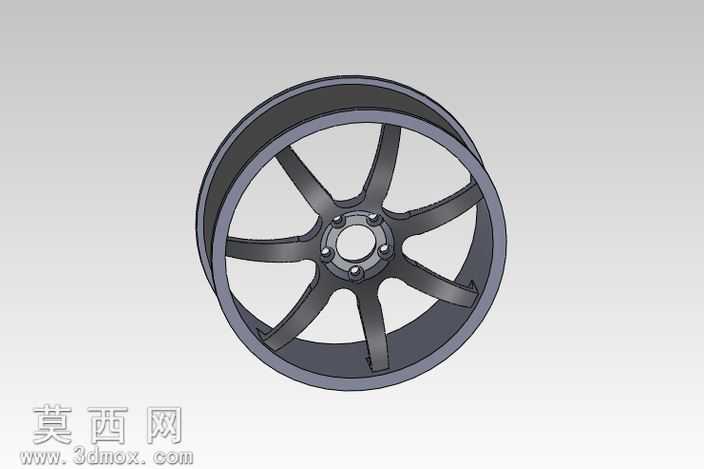

七辐式汽车轮毂轻量化结构设计

该作品为汽车轮毂的三维参数化建模成果，整体采用经典的七辐条分叉式结构设计，建模过程中以回转体基础特征为核心，先通过草图绘制轮毂的外轮廓截面，经旋转特征生成轮辋的基础筒体结构，轮辋部分严格按照民用乘用车轮毂的标准尺寸比例构建，预留了标准轮胎安装的胎圈座、凸缘结构，保证与常规真空轮胎的适配性。中心安装区域设计了五孔螺栓固定位，中心孔与螺栓孔的位置度严格遵循汽车轮毂安装的通用公差标准，螺栓孔周边做了加厚凸台处理，强化安装部位的结构强度，避免长期行驶中出现安装位开裂的问题。辐条部分采用变截面流线型设计，从中心安装盘向外延伸至轮辋处逐步收窄，每根主辐条在靠近轮辋的位置做分叉处理，既保证了辐条与轮辋的连接接触面积，分散行驶过程中轮辋传递的路面冲击力，又通过镂空结构大幅降低了轮毂整体重量，实现轻量化设计目标。建模过程中对所有棱边做了圆角过渡处理，既避免应力集中提升结构耐用性，也让整体外观更具流畅的运动质感。材质渲染阶段，轮辋外侧做了亮黑色金属烤漆质感处理，辐条与中心安装盘采用枪灰色金属磨砂材质，螺栓部位模拟了镀锌亮面金属效果，不同材质的搭配让轮毂的层次分明，还原了改装轮毂常见的视觉风格。结构设计上充分考虑了动平衡需求，整体结构沿中心轴对称分布，每根辐条的重量、截面尺寸完全一致，避免高速转动时出现抖动问题，辐条的受力角度经过优化，可在承受车辆纵向载荷的同时，有效分散转弯时的横向侧向力，兼顾了外观的运动感与实际使用的结构强度。
