挖掘装载机反铲工作装置结构设计

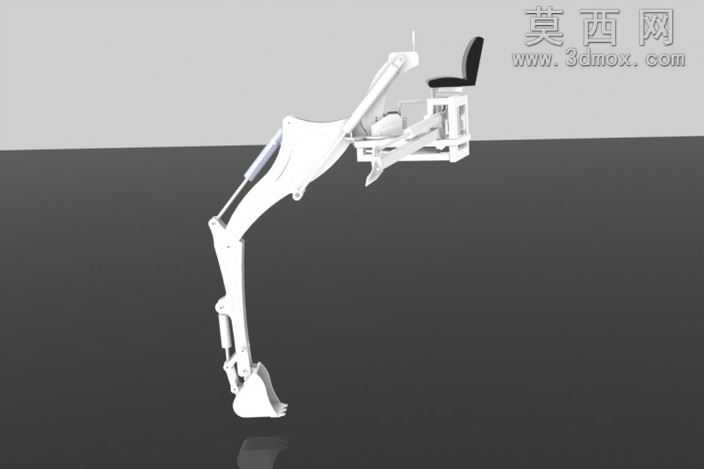

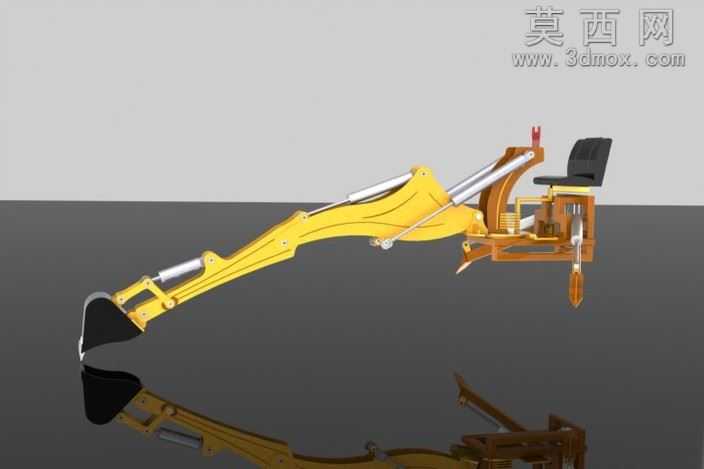

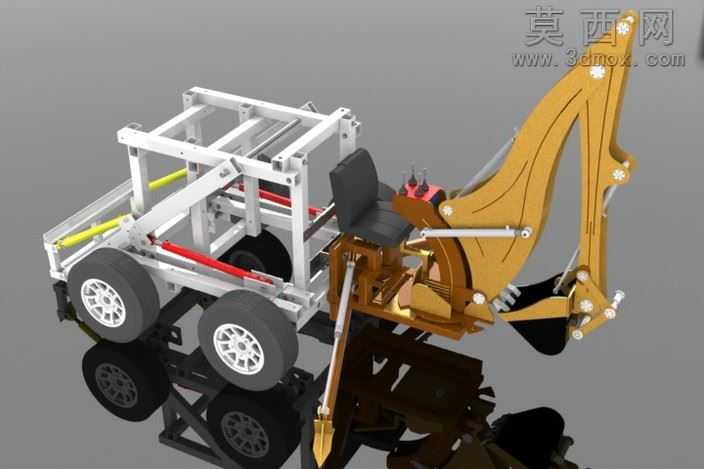

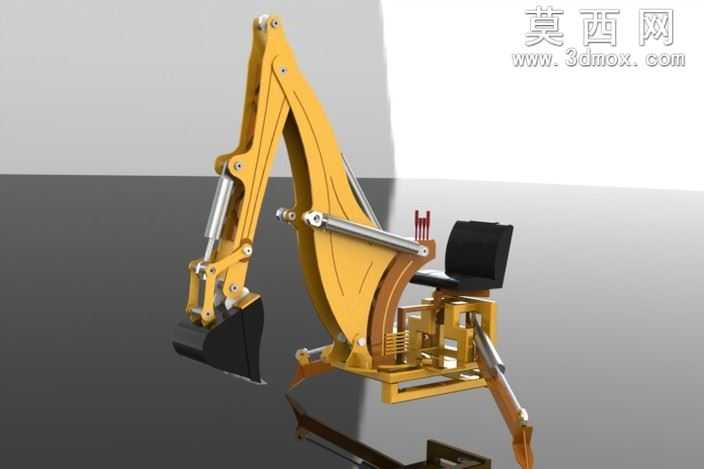

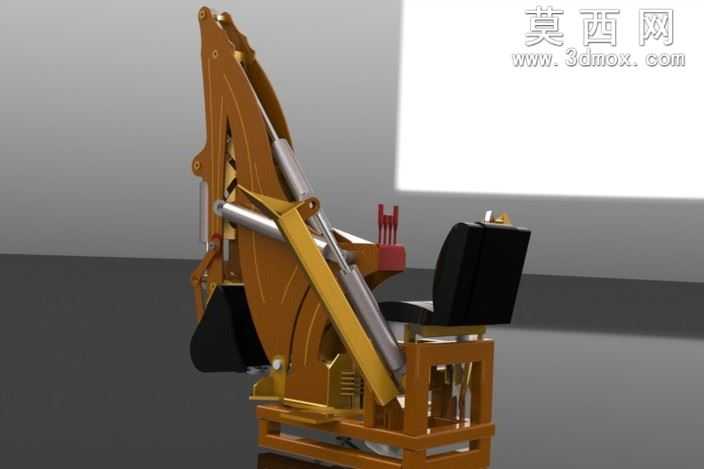

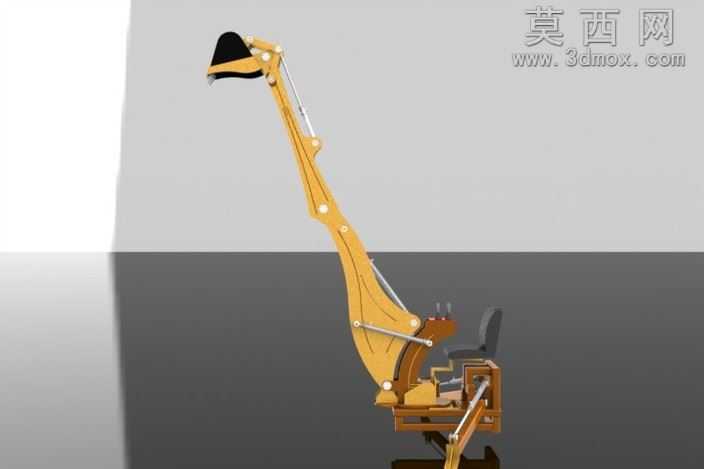

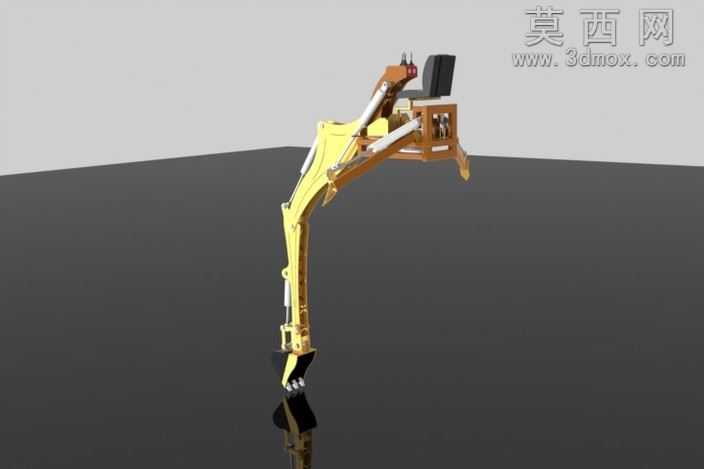

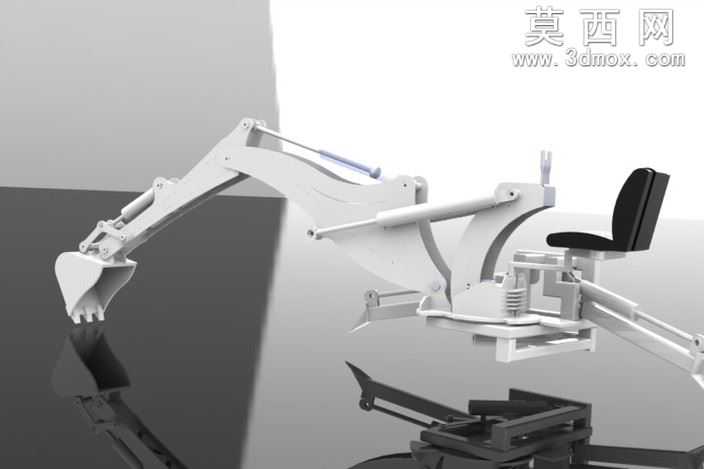

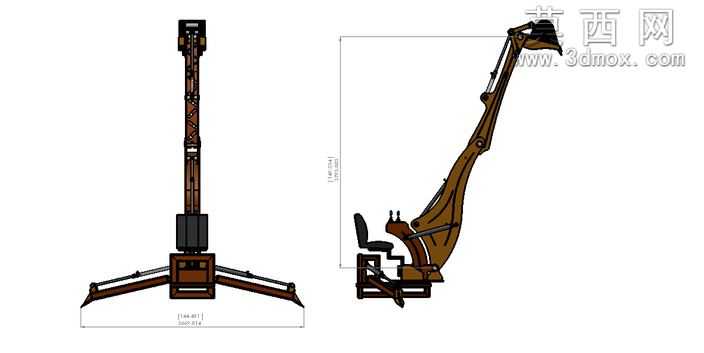

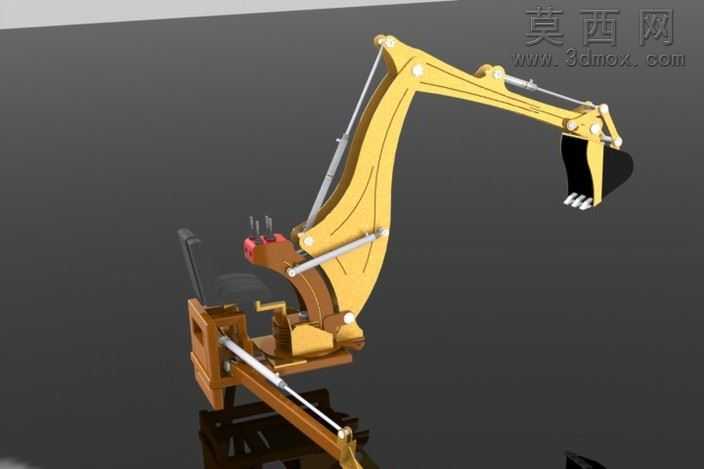

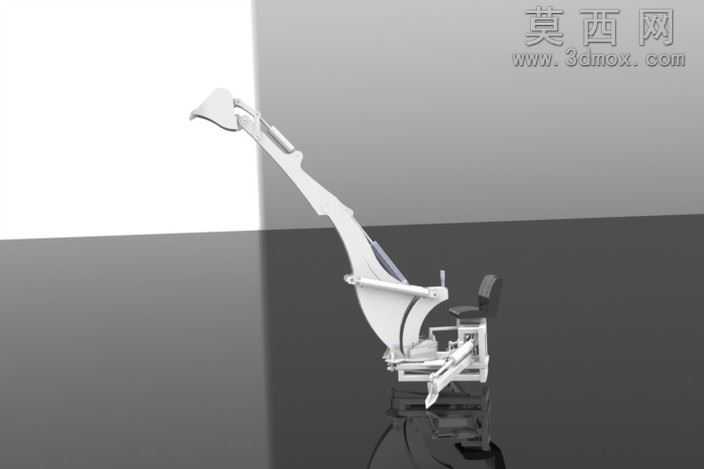

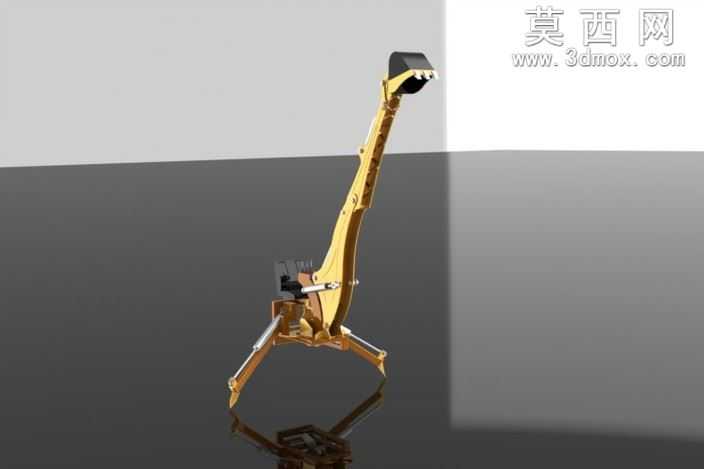

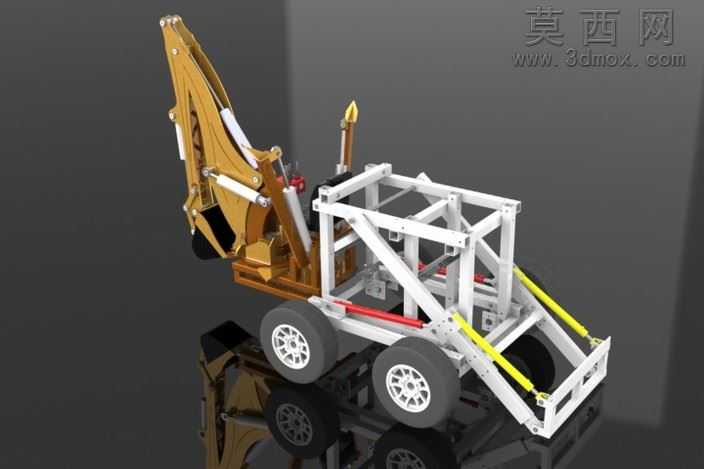

本作品为挖掘装载机配套的反铲工作装置三维建模成果，建模过程严格遵循工程机械设计规范，以真实反铲作业机构的运动逻辑与尺寸比例为核心依据完成整体搭建。建模阶段优先完成各部件的基准定位，通过全局坐标系确定动臂根部铰接点、斗杆连接点、铲斗铰接点以及各液压油缸的安装固定点位，确保各部件装配后不存在运动干涉问题。模型完整还原了反铲装置的全部核心结构：包含带加强筋结构的弯板型动臂，动臂表面做了贴合真实焊接结构的细节处理，还原了板材拼接的焊缝位置与安装支座结构；斗杆部分根据受力分布做了变截面设计，对应不同铰接位置预留了销轴安装孔位，还原了真实部件的加工特征；铲斗部分复刻了斗齿排布、斗唇加强板、侧刃结构，同时还原了铲斗与连杆机构的连接耳座，确保斗杆、摇杆、铲斗组成的四连杆机构能够实现完整的挖掘收斗动作。液压执行部件的建模兼顾外观与运动逻辑，每一组油缸都还原了缸筒、活塞杆、铰接耳环、密封端盖的结构，三组油缸分别对应动臂举升、斗杆收放、铲斗转动的驱动功能，各油缸的行程参数与铰接点位置匹配，能够模拟真实作业中动臂升降、斗杆摆动、铲斗挖掘卸料的全流程动作。操作端还原了座椅安装基座、操作手柄的布局，对应反铲装置的回转连接基座做了细节刻画，还原了基座与主机连接的法兰结构、定位销孔。材质与渲染阶段，针对不同部件做了区分处理：动臂、斗杆等主体结构件采用工程黄金属漆材质，还原漆面的哑光质感与金属基底的细微反光；液压油缸缸筒采用亮面镀铬金属材质，活塞杆做了高光金属处理，还原液压件的光洁表面特征；铲斗斗齿、铰接销轴采用高强度合金钢材质，做了深色耐磨金属的质感表现，还原作业部件的耐磨属性；操作座椅采用黑色橡塑与织物结合的材质，基座部分做了铸铁材质的粗糙质感表现。渲染阶段采用柔和的工作室布光，通过主光、补光、轮廓光的搭配凸显各部件的结构层次，清晰展现铰接位置的装配关系、加强筋的布局结构以及各部件的轮廓特征，整体模型结构完整，运动逻辑符合真实机械原理，可用于反铲装置的结构演示、运动仿真参考以及工程机械相关的教学展示使用。
