尾灯镜头适配环精密结构设计

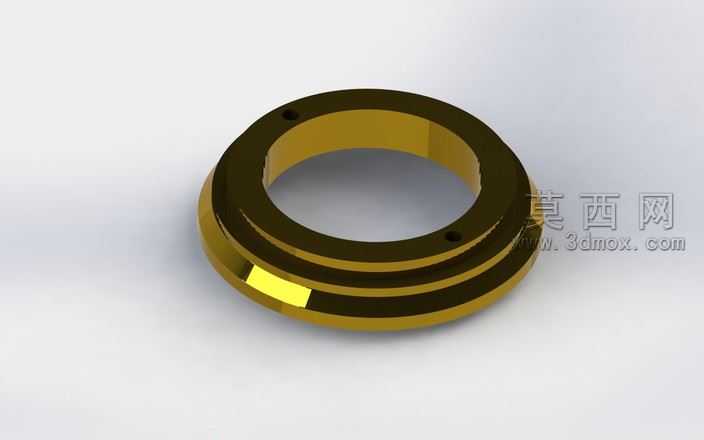

本作品为车用尾灯镜头适配环的三维设计成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先以同轴回转体为基础构型，通过草图绘制确定适配环的内外径基准尺寸，利用拉伸、旋转等基础特征命令生成环形基体，再针对环体上的定位小孔特征，通过孔位定位约束完成精准排布，保证孔位与尾灯安装基座的对位精度，避免装配时出现错位问题。建模过程中对环体的多层阶梯结构做了参数化关联，每一层台阶的轴向厚度、径向宽度都设置了可调整的参数变量，方便后续根据不同型号尾灯的装配需求快速修改尺寸，无需重新绘制整体结构。材质渲染阶段，针对适配环的使用场景选择了金属质感材质，通过调整材质的金属度、粗糙度参数模拟出黄铜类金属的表面光泽，对环体的棱边位置做了微小的倒角处理，既避免锐边在装配时造成刮损，也让渲染后的光影过渡更加自然柔和，还原金属零件加工后的真实质感。结构设计上，多层环形槽的设置一方面是为了匹配尾灯镜头的卡接结构，让镜片能够稳定嵌入适配环内部，起到限位固定的作用，另一方面槽体的间隙也预留了密封胶条的安装空间，提升尾灯装配后的密封性能，避免水汽、灰尘进入灯体内部影响光学效果。环体上的两个定位小孔采用对称排布设计，与安装基座上的定位柱形成过盈配合，保证适配环安装后不会出现周向转动，维持镜头与光源的相对位置精度，确保尾灯的光照角度符合设计要求。整体设计兼顾了装配便利性、结构稳定性与使用耐久性，所有特征的尺寸公差都参照车用零部件的通用标准设置，既满足3D打印样件验证的精度要求，也适配后续开模量产的工艺需求，模型的拓扑结构规整，没有冗余的碎面、重叠面，可直接导入工程软件生成加工图纸，也可用于虚拟装配场景下的干涉检查，验证适配环与周边尾灯零件的装配匹配度。
