三单元组合式工业气体过滤装置

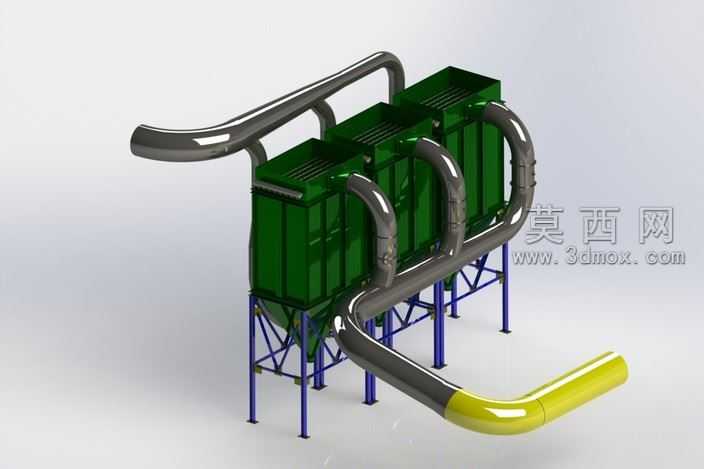

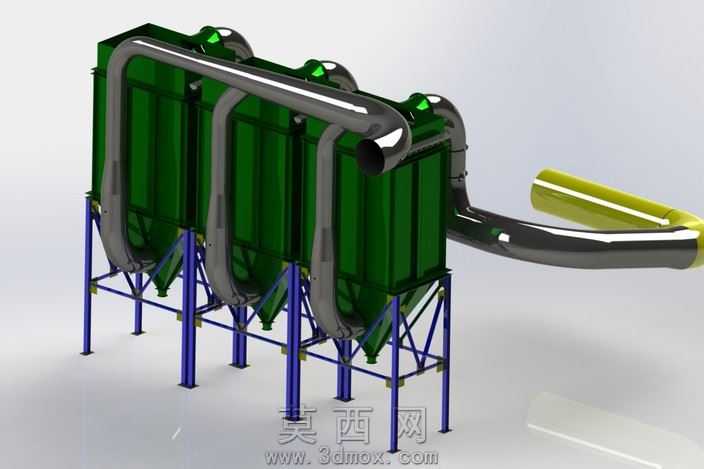

本作品为三单元组合式工业气体过滤装置的三维建模成果，整体采用模块化并联布局设计，建模阶段优先梳理了设备的核心功能逻辑：含尘气体从顶部主管道进入后，通过三根等径分支管道分别导入三个独立过滤仓，过滤后的洁净气体汇总排出，仓体下部的锥形料斗用于收集过滤截留的粉尘，可配套卸灰机构实现连续排料作业。建模过程中对各部件的尺寸比例进行了严谨校准，顶部主通风管道采用大曲率弯管过渡设计，减少气体输送过程中的风阻损耗，分支管道与仓体顶部的连接部位做了密封结构的细节还原，避免气体泄漏影响过滤效率。三个过滤仓采用统一的标准化外形设计，既降低了建模的重复工作量，也符合工业设备模块化生产、便于后期维护更换的实际需求，仓体侧面预留了检修门的安装位，可满足日常滤芯更换、内部清灰的操作需求。材质渲染阶段，仓体外壳、通风管道均采用哑光金属材质，还原工业不锈钢板材的磨砂质感，锥形料斗部位做了轻微的磨损质感处理，模拟设备长期运行后的真实使用状态，管道焊缝、连接法兰等细节部位做了精细化建模，提升整体模型的真实度。结构设计上充分考虑了设备的承重需求，仓体底部设计了一体式支撑框架，采用型钢拼接结构，可承载三个过滤仓满负荷运行时的整体重量，同时保证设备安装后的水平稳定性。整套模型完整还原了工业过滤设备的气路走向、结构组成与安装逻辑，可用于环保设备方案展示、工业管路布局教学、除尘系统原理演示等场景，建模过程中对各部件的装配关系做了严格约束，可直接生成工程图纸用于生产参考。
