金属板加工用立式旋转承载工作台

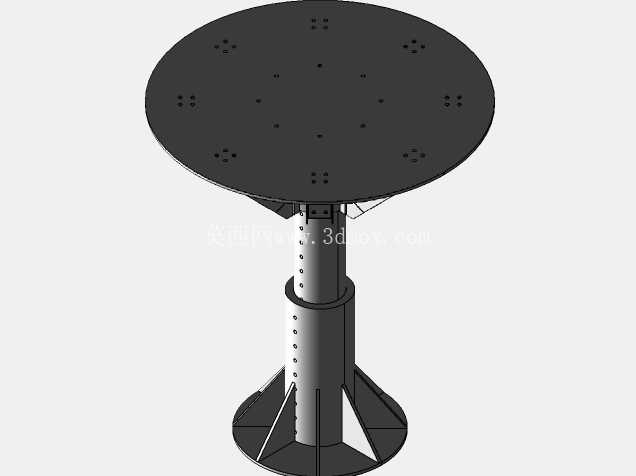

　　在钣金加工、小型工件装配、检测工位的实际作业场景里，这类立式旋转承载台是工位端非常实用的辅助工装，区别于重型焊接转台，它的承载定位更偏向中小尺寸金属板材、轻型装配件的周转作业，操作人员不需要绕着工件走动，只需要轻推台面就能完成不同方位的加工、检测或者装配操作，能有效减少工位内的无效走动距离，降低反复搬运工件带来的磕碰风险。从结构设计逻辑来看，整个转台采用三段式受力结构，底部是三角加强筋支撑的圆盘底座，安装时可以通过地脚螺栓或者压板直接固定在车间地坪或者标准工作台上，底座的加强筋沿立柱圆周均匀分布，能够抵消台面偏载带来的倾覆力矩，哪怕工件没有放在台面中心位置，也能保证整体支撑的稳定性，不会出现侧倾晃动的问题。

　　中间的立柱部分采用双层套筒结构，内层是固定的支撑芯轴，外层是带多排安装孔的旋转套筒，这些安装孔一方面可以用来固定台面的旋转驱动或者阻尼结构，另一方面也能根据实际作业需求加装侧边的工件定位挡块、工具挂架等附属配件，套筒表面的安装孔采用等间距排布，不管是后期加装配件还是调整阻尼结构的位置，都不需要重新打孔，直接利用现有孔位就能完成装配，降低现场改造的工作量。顶部的圆形台面上预制了多组呈圆周阵列分布的安装螺孔，这些螺孔的排布兼顾了通用装夹需求，不管是使用通用压板固定金属板材，还是安装专用的工件定位胎具，都能找到对应的安装孔位，不需要在台面上额外钻孔破坏台面平面度；台面中心预留了中心定位孔，针对有同轴度要求的工件装配或者检测作业，可以直接插入定位销完成工件的快速找正，减少装夹找正的辅助时间。

　　从安装边界尺寸来看，这类转台的台面直径适配单人作业的操作半径，操作人员站在固定位置就能够到台面上所有区域的工件，不需要探身或者移动站位，立柱的高度适配标准站立作业的工作面高度，作业时不需要弯腰或者抬臂，能降低长时间作业的疲劳感。在实际功能设计上，转台的旋转阻尼经过适配调整，既可以轻松推动台面转动，当停止施力时台面又能立刻停在当前位置，不会因为惯性出现过转，避免工件移位或者加工位置偏差；台面的平面度控制在适合钣金加工、装配作业的公差范围内，放置薄板类工件时不会出现翘边悬空的问题，保证加工或者检测的基准一致性。

　　不同于大型自动化转台，这类手动旋转工作台不需要外接动力源，没有布线或者气源管路的限制，不管是固定生产线工位还是临时抢修、试制工位都能快速部署使用，底座的安装孔位采用通用标准尺寸，和车间常用的工作台T型槽尺寸适配，不需要额外制作过渡连接板就能完成固定。在金属板处理的工序里，比如板材的打磨去毛刺、表面贴膜、小型组件的预装配、尺寸抽检等环节，这类转台都能发挥作用，操作人员只需要转动台面就能完成工件各个边、各个面的处理，不需要反复搬动翻面，尤其是处理尺寸较大的薄金属板时，单人就能完成全工序操作，不需要额外配合人员，能有效提升单工位的作业效率。结构上所有的受力部件都采用金属材质焊接后加工成型，连接位置没有应力集中的锐角结构，长期承受交变载荷也不会出现焊缝开裂或者结构变形的问题，旋转配合面采用耐磨衬套结构，长期使用也不会出现旋转间隙过大、台面晃动的问题，日常维护只需要定期在配合面加注润滑脂即可，不需要复杂的保养流程。
