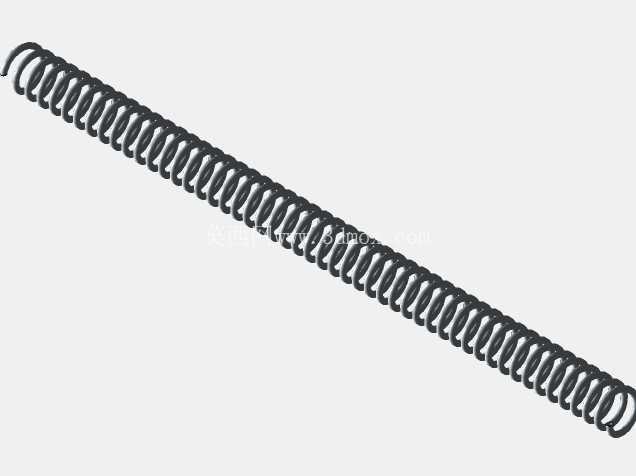

螺旋空气管结构三维设计

　　从实际使用的角度出发，这类螺旋空气管的设计首先要匹配气动系统的常规工作压力，管壁厚度需要兼顾柔性与耐压能力，卷曲成型后的螺距均匀性直接影响管路的伸缩顺畅度，螺距过小会导致拉伸阻力变大，伸缩行程不足，螺距过大则会让整体结构松散，占用过多的安装空间，同时螺旋段的内径一致性需要严格控制，避免局部通径变化造成气阻增大，影响气动回路的压力传递效率。在外形尺寸与安装边界的考量上，这类螺旋气管的自然状态长度、最大拉伸长度是选型时的核心参数，自然状态下螺旋段的外径决定了管路布设时需要预留的径向空间，两端的接驳段需要预留足够的直段长度用于安装快插接头，避免接头安装位置处于螺旋弯曲段，造成接头密封面受力不均出现漏气问题。在气动系统的管路布设场景里，这类螺旋结构的空气管是兼顾伸缩余量与规整布线的常用管件，日常在车间气动工具接驳、自动化设备气动回路排布、小型气动执行元件的气路连接场景中都能见到它的身影。不同于普通直型PU气管，螺旋结构的设计核心是利用管材自身的螺旋卷曲成型特性，在有限的安装空间内预留足够的管路伸缩量，当连接的气动部件存在小范围往复位移时，管路不会因为拉扯出现过度弯折、接口松脱的问题，同时也能避免直管路冗余长度散落在设备周边造成的布线杂乱、剐蹭周边部件的隐患。

　　设计建模过程中，需要先确定螺旋线的基本参数，包括螺旋中径、圈数、螺距，再基于螺旋线路径扫描生成管体结构，同时要还原管材弯曲成型后的自然形态，避免出现管壁自相交、曲率半径过小的结构——要知道气动软管的最小弯曲半径是有明确工程限制的，若螺旋结构的曲率半径小于管材允许的最小弯曲半径，实际使用时会出现管壁折瘪，阻断气路的问题。在实际设备配套中，这类螺旋气管常被用在需要频繁小范围移动的气动工具上，比如车间里的气动螺丝刀、气动吹尘枪，连接气源端时，螺旋结构可以让工具在操作范围内自由移动，不用时管路会自动回缩到自然螺旋状态，不会拖曳在地面造成踩踏损坏或者绊倒操作人员；在自动化设备的移动气路布局里，比如短行程的气动滑台、上下移动的气动执行模组，用这类螺旋气管替代传统的拖链布设管路，能大幅减少安装空间占用，降低布线的复杂度，同时省去拖链的采购与安装成本。

　　从结构特性来看，螺旋结构的空气管相比直管路还有更好的抗疲劳性能，在反复拉伸回缩的使用过程中，应力会均匀分布在整个螺旋段的管体上，不会像直管路反复弯折那样在固定位置出现应力集中，导致管材开裂漏气。建模时还要注意管体两端的接口过渡段设计，过渡段需要从螺旋形态平滑过渡到直段，避免出现形态突变，否则实际使用时过渡位置会成为应力集中点，长期反复伸缩后容易在该位置出现破损。另外，螺旋管的整体回弹性能也是设计时需要考量的点，回弹性能取决于管材的材质特性与螺旋成型的应力释放设计，建模时还原均匀的螺旋曲率，能为后续的材质选型、力学仿真提供准确的模型基础，确保成品管路在拉伸后能顺畅回缩到初始状态，不会出现拉伸后无法复位、螺旋形态散乱的问题。

　　在安装边界上，需要注意螺旋管自然悬挂或者布设时的最小回转空间，避免周边的设备棱角、运动部件与螺旋管发生剐蹭，尤其是设备运动过程中，要确保螺旋管在伸缩全程都不会与周边结构产生干涉，这就要求在三维建模阶段就要做运动干涉检查，模拟管路在最大拉伸、最小回缩状态下的空间占位，确认与周边部件的安全间隙。这类管件虽然结构看起来不复杂，但每一处参数的设计都直接影响实际使用的可靠性，比如螺旋圈数过多会导致管路拉伸时的阻力变大，操作气动工具时会有明显的拖拽感，圈数过少则伸缩行程不足，无法满足移动范围的使用需求；管体内径的选择要匹配气动回路的流量需求，内径过大会造成螺旋管整体外形尺寸变大，占用更多安装空间，内径过小则会导致气流量不足，气动执行元件的动作速度达不到设计要求。
