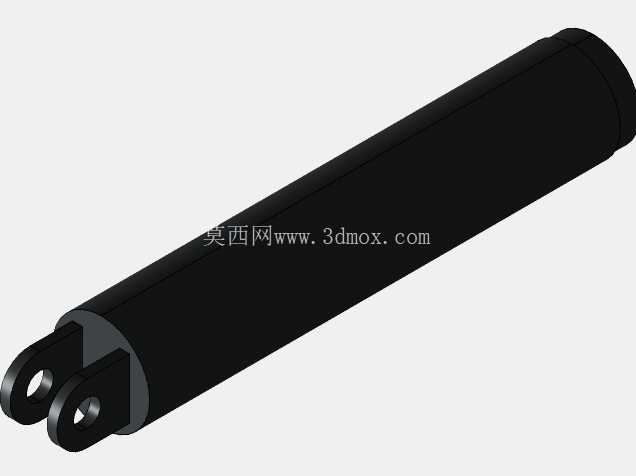

4英寸行程400双耳环安装Ezyfit气缸

　　在自动化产线的直线往复驱动场景里，长行程气缸的选型一直是结构工程师需要反复权衡的环节，这款4英寸缸径、400行程的双耳环式气缸，刚好适配多数中长行程的推拉驱动需求。从实际应用场景来看，这类气缸常出现在物流分拣线的挡料机构、包装设备的推料工位、大型工装夹具的夹紧松开单元，还有一些非标自动化设备里需要长距离直线推拉的作业位置，相比短行程气缸，它能覆盖更大的动作范围，不需要额外加装导轨拼接行程，减少了机构的拼接误差。

　　从功能特性上看，双耳环的安装形式属于铰支式安装，允许缸体在安装平面内有小角度的摆动，能够补偿安装过程中出现的同轴度误差，避免活塞杆因为别劲出现密封件磨损、杆体拉伤的问题，这一点在现场安装精度不高的设备改造项目里优势尤其明显，很多现场改造项目没有条件做高精度的安装基准加工，铰支安装的气缸就能很好适配这种工况。缸体采用圆形截面的筒型结构，相比方形缸体，在同等壁厚下圆形结构的承压能力更强，能够承受更高的工作气压，缸筒内壁做了珩磨处理，表面粗糙度控制在合适的范围，能降低活塞运动时的摩擦阻力，减少密封圈的磨损，延长气缸的整体使用寿命。

　　设计思路上，这款气缸的活塞杆端采用双耳环连接结构，和负载端的连接也采用铰接形式，整个运动副没有刚性硬连接，能够抵消运动过程中因为负载偏移产生的径向力，避免活塞杆承受额外的径向载荷——很多气缸早期损坏都是因为径向力过大导致活塞杆弯曲、密封件偏磨，这种两端铰接的结构从安装形式上就规避了这个问题。缸体两端的端盖采用拉杆式锁紧结构，拆卸维护的时候只需要松开两端的拉杆螺母，就能更换内部的活塞密封圈、缓冲密封圈，不需要整体更换气缸，降低了设备的后期维护成本。气口设置在端盖的侧面，接管的时候可以根据现场的管路走向调整接头方向，不会因为管路干涉影响安装。

　　外形尺寸与安装边界方面，4英寸的缸径对应的推力在常规0.5MPa工作气压下能够达到四百公斤级别的输出力，足够推动多数中型负载，400的行程可以满足四百毫米范围内的直线往复动作，安装的时候需要注意，双耳环安装的销轴中心距要和负载端的铰接中心距匹配，预留足够的摆动空间，避免气缸动作的时候缸体和周边的机架、管线发生碰撞。活塞杆伸出到最大行程位置的时候，要预留至少5毫米的余量，避免活塞完全顶到前端盖造成冲击，缩回的时候也要注意不要让负载撞到缸体前端。另外因为行程较长，设计配套机构的时候如果负载导向精度不足，建议在负载侧加装直线导轨做导向，不要让活塞杆承受径向负载，哪怕是铰接结构，过大的径向力依然会导致密封件的异常磨损。

　　从实际使用的角度看，这类长行程气缸在选型的时候还要考虑运行速度，如果是高速往复的工况，需要在气缸两端加装可调缓冲，或者在外部设置液压缓冲器，避免活塞到达行程端点的时候产生过大的冲击，损坏气缸或者周边的工装。如果是低速运行的工况，要考虑选用低摩擦的密封圈，避免出现爬行现象，影响动作的平稳性。这款气缸的结构属于经典的拉杆式气缸结构，零部件的通用化程度高，后期更换密封件、易损件都很方便，不需要找原厂定制特殊配件，对于设备的后期运维来说十分友好，适合在各类通用自动化设备、非标专机上使用，能够覆盖多数中长行程的直线推拉驱动需求，在结构设计的时候只要核算好输出力、安装空间、摆动余量，就能稳定可靠运行。
