冰棒棍张拉桥结构设计方案

项目分类:通用机械零部件 发布时间:2024-12-17 ID:855577
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案
  • 冰棒棍张拉桥结构设计方案

  这套结构设计针对小跨度间隙的临时承载需求开发,核心采用冰棒棍作为基础受力构件,通过张拉受力逻辑实现大间隙下的高承载表现,可应用于中小学力学教学演示、小型临时跨接结构验证、轻质材料力学性能测试等场景。设计之初就明确了核心约束:跨接间隙固定为300毫米,整体结构仅使用50根标准规格冰棒棍,粘接介质采用常规埃尔默木胶,最终承载目标设定为不低于300磅且无结构失效。从受力逻辑来看,这套结构没有采用传统简支梁的受压为主的受力模式,而是将大部分杆件转化为受拉构件,充分发挥木质杆件抗拉强度远高于抗压强度的材料特性,避免了细长冰棒棍受压易失稳的先天缺陷。

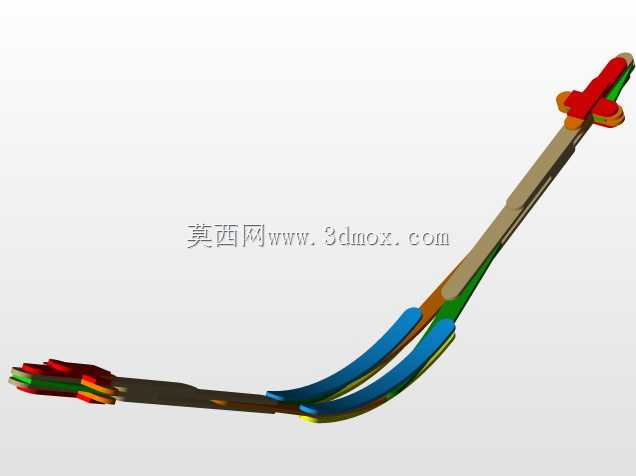

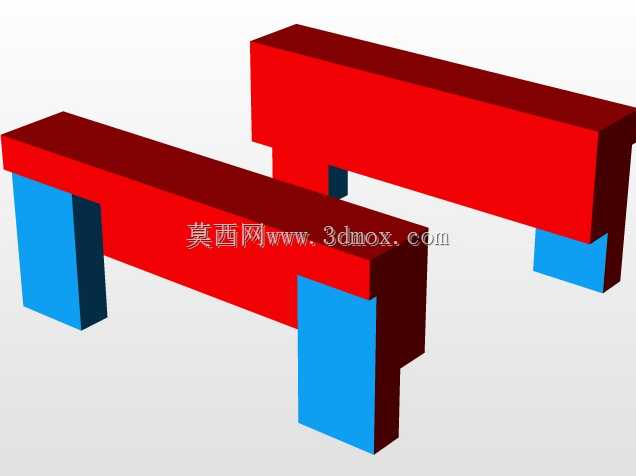

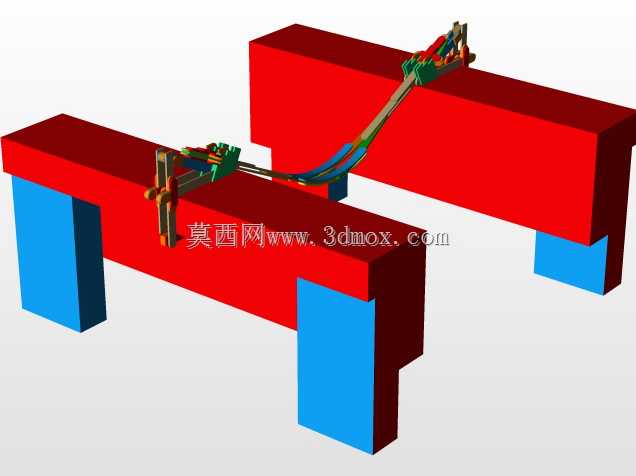

  结构两端设置了适配支撑台的搭接边界,搭接段长度经过反复验算,确保在极限载荷下不会出现端部滑移、翘脱问题,中间段的曲线轮廓通过配套的成型模具控制,所有杆件的排布角度、粘接点位都经过受力优化,每一处胶接面的接触面积都做了最大化处理,避免粘接面成为整体结构的受力薄弱点。在结构细节处理上,上下弦杆的排布采用了分层叠合的方式,相邻杆件的接缝位置相互错开,避免同一截面出现多个粘接缝导致的强度骤降,腹杆的角度设置兼顾了受力传递效率与粘接操作空间,既保证载荷可以顺畅从跨中传递到两端支撑点,也不会因为杆件角度过于刁钻导致粘接施工难度过大。配套设计的曲线成型模具,主要用于组装过程中固定下弦杆的弧形轮廓,保证组装完成的桥梁曲线顺滑,各杆件受力均匀,不会因为轮廓偏差出现局部应力集中的问题。从安装边界来看,结构两端的支撑段为平直段,可直接搭放在两个间距300毫米的刚性支撑台上,不需要额外的固定连接件,依靠结构自身的压重与端部摩擦力即可保持位置稳定,在承受竖向载荷时,端部会产生向内的水平分力,进一步压紧支撑接触面,提升整体结构的抗滑移能力。

  实际受力过程中,跨中位置承受的竖向载荷会通过腹杆分解为上下弦杆的拉压力,上弦杆承受的压力会通过端部的斜向杆件传递到支撑面,下弦杆全程承受拉力,将两侧的支撑段拉紧,整体形成一个自平衡的受力体系,即使在接近极限载荷的情况下,结构的变形也以弹性变形为主,不会出现突然的脆性断裂。这套设计的建模过程完全按照实际组装逻辑搭建,每一根冰棒棍的尺寸都采用市售常规冰棒棍的真实参数,胶接层的厚度也按照实际木胶粘接的常规厚度设置,建模过程中同步验证了所有杆件之间不存在干涉,组装顺序具备可操作性,不需要额外的复杂工装即可完成手工组装。

  对于结构设计从业者来说,这套模型可以作为轻质材料张拉结构的教学案例,直观展示材料特性与受力模式匹配的重要性,也可以作为小型跨接结构的设计参考,验证小尺寸杆件通过受力优化实现高承载的可行性;对于手工模型爱好者来说,这套设计的所有材料都容易获取,组装难度适中,完成后可以直接进行承载测试,直观感受结构力学的实际效果。在结构优化过程中,还针对杆件的排布做了多轮迭代,最初的方案腹杆数量更多,虽然理论承载能力更高,但整体重量超出了预设值,而且粘接操作过于复杂,后续通过调整腹杆角度,减少了非必要的杆件,在保证承载能力满足要求的前提下,将整体重量控制在75克,同时降低了组装难度。端部的搭接段还做了局部加强处理,在最容易出现劈裂的支撑点位置,额外增加了两层贴片,分散支撑点的局部压应力,避免端部杆件被局部压溃导致整体结构失效。
