电镀生产车间双层布局三维结构设计

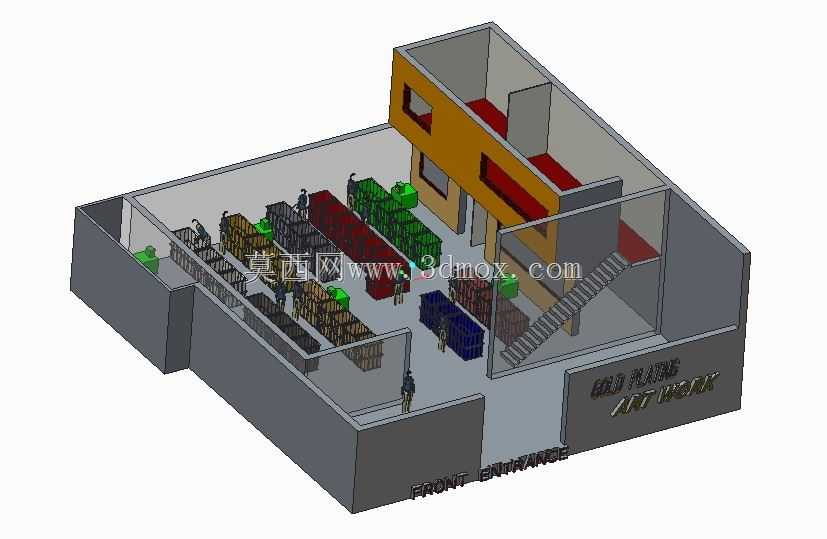

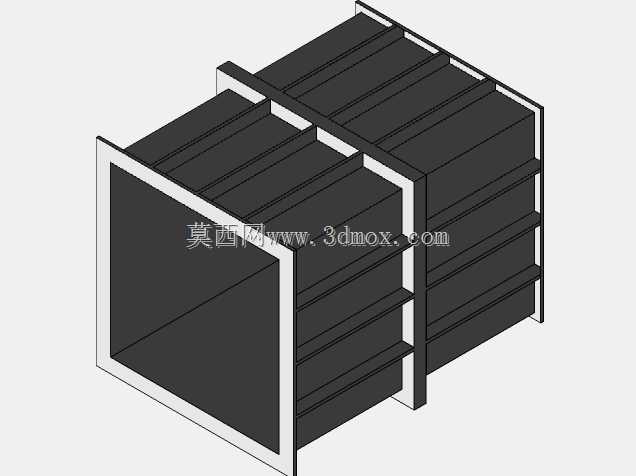

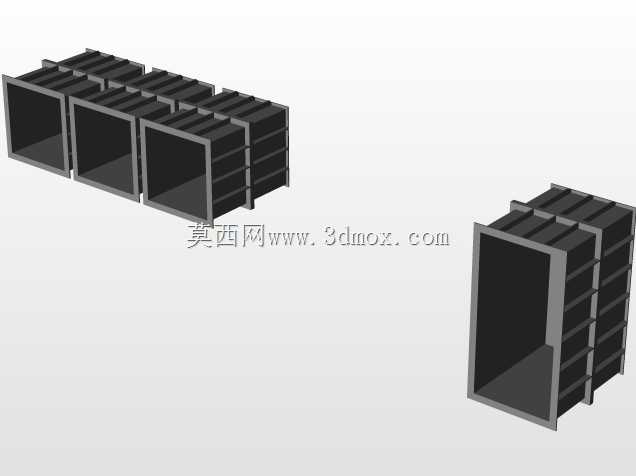

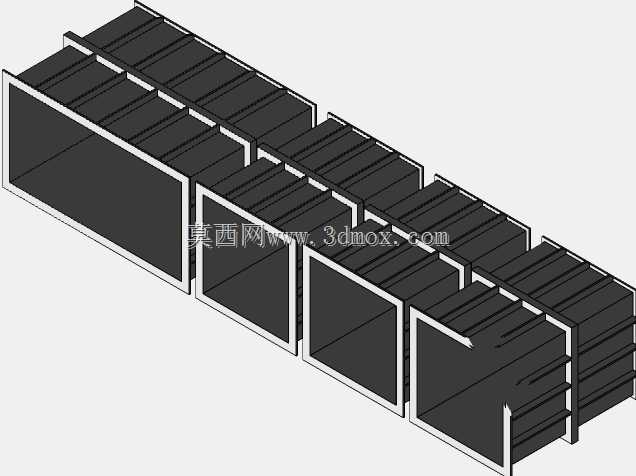

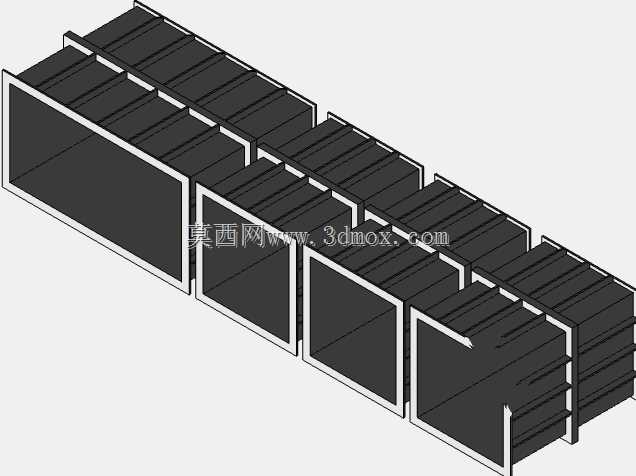

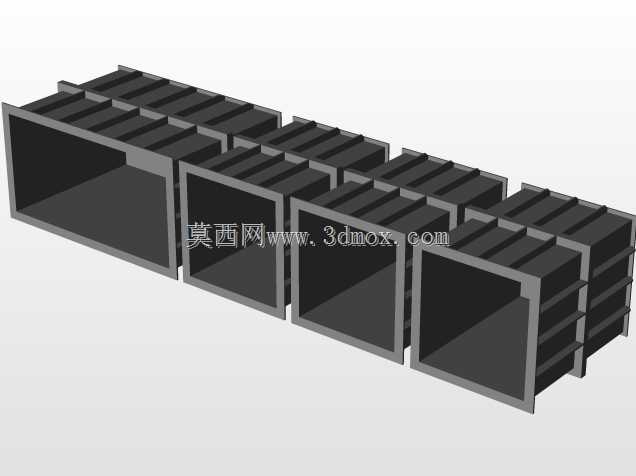

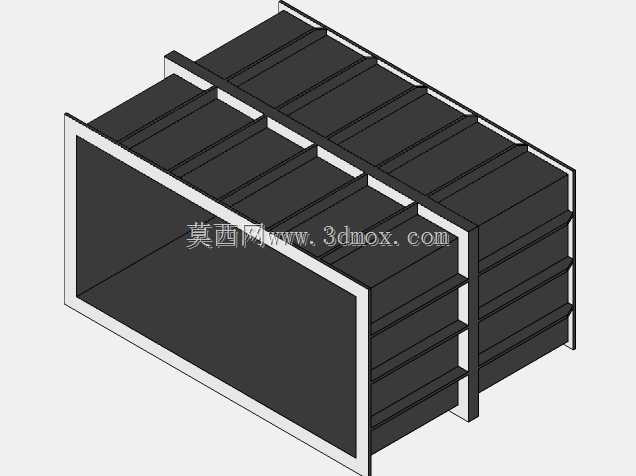

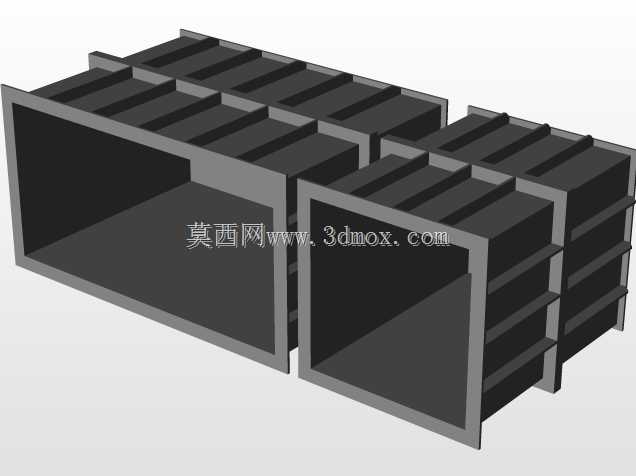

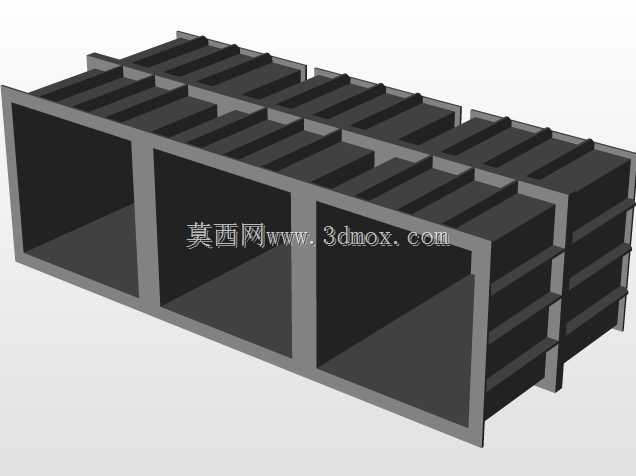

　　这套三维结构完整还原了中小型电镀加工车间的双层空间布局，从工程落地角度覆盖了生产全流程的空间排布逻辑，可直接作为同类厂房规划、产线排布的三维参照底图使用。从实际生产场景来看，电镀车间的布局核心要解决物料流转顺畅、作业区与仓储区边界清晰、人员通行无交叉干扰的问题，模型里一层主入口正对主作业通道，通道两侧排布不同工艺段的电镀工位，每个工位预留了足够的操作空间与物料临时堆放区域，工位旁的绿色、红色、蓝色置物架对应不同工艺环节的待加工件、已加工件、不合格品暂存区，避免不同状态的工件混放导致的工艺错误。

　　二层区域通过外置楼梯与一层连通，主要作为辅助仓储与备用作业区使用，避开一层潮湿、有腐蚀性气体的作业环境，存放不易受潮的工装夹具、包装材料与周转耗材，同时二层的开窗位置对应一层主作业区的上方，可辅助车间自然通风，降低电镀作业过程中废气积聚的风险。设计过程中优先考虑了电镀生产的特殊工况，墙体采用了实体封闭结构，仅在必要位置开设采光窗，减少外界粉尘进入作业区影响镀层质量，同时车间外围预留了设备安装的检修通道，可满足电镀槽、整流设备、废气收集管路的后期安装与维护作业空间需求。

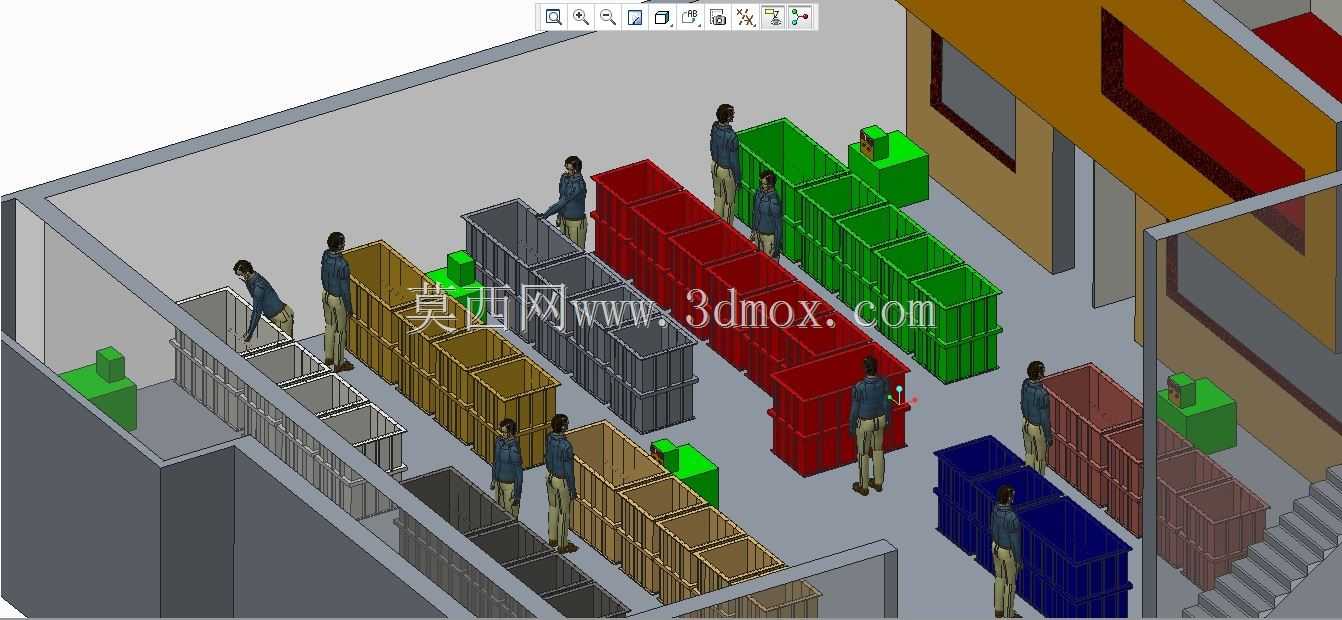

　　从尺寸边界来看，整体厂房的长宽比例按照常规中小型电镀加工企业的用地规模设置，主通道宽度满足手动液压叉车的双向通行需求，工位之间的间隔符合单人操作加物料周转的最小安全距离，楼梯的坡度与踏步尺寸按照工业厂房的通行标准设计，可满足人员携带轻型工装上下通行的要求。模型中还还原了车间内的人员站位示意，对应不同工位的操作人员作业位置，可直观判断工位排布是否存在操作干涉，比如靠近槽体的操作位预留了工件上下挂的操作空间，通道旁的工位不会阻碍物料周转的通行路径。仓储区的货架排布按照物料周转频率设置，高频使用的工位物料架放置在距离对应作业点最近的位置，减少人员来回取料的走动距离，提升整体生产流转效率。不同于常规的厂房布局图，这套三维结构将电镀生产的特殊需求融入到每一处空间设计中，比如一层地面的区域划分对应不同的工艺段，前处理、电镀、后处理工位按照工艺流程顺序排布，工件从入口进入后可沿着单一路径完成全部加工工序，不存在折返路线，避免不同工艺段的工件交叉污染。二层区域的承重边界也在模型中做了隐性区分，重型物料存储区靠近楼梯与墙体承重位置，轻型耗材存储区设置在二层中部，符合厂房结构承重的设计逻辑。

　　对于从事车间布局设计、产线规划的工程人员来说，这套模型可直接调整工位间距、增减设备数量来适配不同产能的电镀车间设计需求，也可作为新建电镀厂房的三维方案演示底图，直观展示生产区、仓储区、通行区的空间划分，避免二维图纸排布时容易忽略的空间干涉问题。在实际工程应用中，这类三维布局模型还可用于前期的废气收集系统、给排水管路的走向规划，结合墙体、工位的位置提前预留管路安装空间，减少后期施工时的管线交叉改动，降低厂房建设的改造成本。模型中对车间入口的标识位置、楼梯的扶手设置、货架的层高分界都做了细节还原，完全贴合工业厂房的实际建设标准，没有过度简化的结构设计，每一处空间划分都对应实际生产中的使用需求，不存在无效的冗余空间。
