异形螺旋弹簧三维结构设计作品

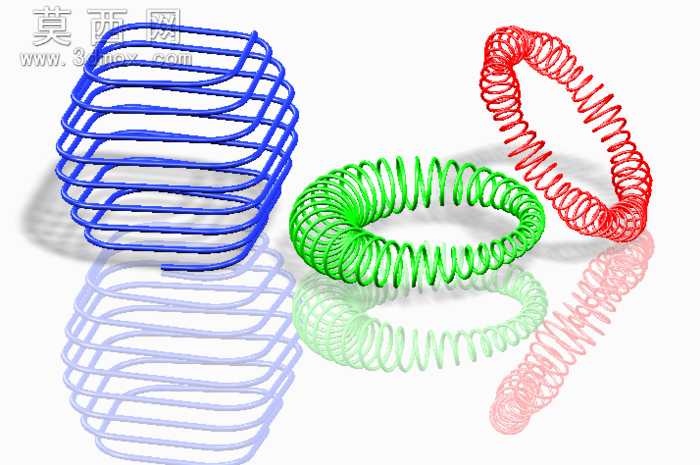

本作品为三款不同形态的螺旋弹簧三维建模设计，整体采用参数化建模思路完成，在三维建模过程中首先通过螺旋线扫描路径的差异化绘制，实现三款弹簧的形态区分：左侧蓝色款为长椭圆柱型螺旋弹簧，建模时先绘制长椭圆形截面轮廓，搭配等距螺旋引导线完成扫描特征，螺旋圈数均匀排布，整体呈现规整的柱体螺旋形态；中间绿色款为扁平环形螺旋弹簧，建模时将螺旋引导线的轴向高度压缩至极低数值，引导线沿环形平面排布，形成类似手环的扁平螺旋结构，圈与圈之间的间距保持均匀一致；右侧红色款为斜置异形环螺旋弹簧，建模时调整螺旋引导线的空间倾斜角度，同时对螺旋路径的曲率做渐变调整，让整体弹簧呈现倾斜的不规则环形形态，圈距沿路径做细微的渐变处理，更贴合异形弹性元件的受力设计需求。材质渲染阶段，三款弹簧分别赋予高饱和度的蓝、绿、红纯色半哑光塑料材质，材质表面添加细微的磨砂质感，避免高反光带来的结构细节丢失，同时在模型下方添加平面反射效果，模拟光滑展示台面的倒影，增强三维作品的空间层次感。结构设计上三款弹簧均保持螺旋类零件的核心特征，即连续的螺旋圈体结构，圈体截面为统一的圆形截面，保证弹性元件的基础力学性能基础，不同的整体形态适配不同的安装空间与受力场景：长椭圆柱弹簧适配狭长安装空间的轴向受力需求，扁平环形弹簧适配平面环形空间的径向受力需求，斜置异形环弹簧适配倾斜异形安装空间的多向受力需求。建模过程中对螺旋线的参数做了精准控制，每一圈的螺距误差控制在极小范围内，保证弹簧结构的规整性，同时对扫描特征的截面做了统一约束，避免不同位置圈体的截面粗细出现偏差，渲染阶段采用三点布光方式，主光源从左上方照射，勾勒弹簧的主体轮廓，辅光源从右侧补光，消除暗部的死黑区域，顶光补充整体环境亮度，让三款弹簧的螺旋结构细节都能清晰呈现，不同的色彩区分也让三款同类型不同形态的零件能够快速被区分，方便后续的设计选型与结构参考。
