中柱式旋转楼梯结构设计方案

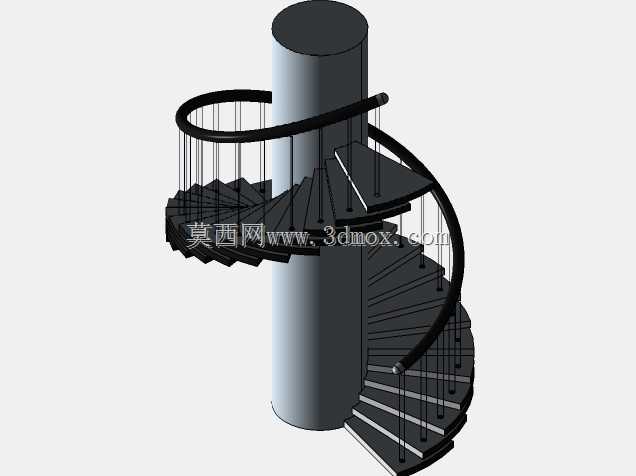

　　这款中柱承托式旋转楼梯的设计，核心围绕小空间竖向交通的高效利用展开，日常在loft公寓、小型商业夹层、独栋住宅的竖向衔接场景中应用较多，相比直跑楼梯、双跑楼梯，它不需要预留大面积的楼梯间，仅依托中心承重柱即可完成上下层的通行衔接，对空间的占用率能压缩到传统楼梯的三成左右。从结构受力逻辑来看，整个梯段的荷载全部传递到中心圆柱上，中心柱采用等径直筒结构，底部与地面预埋件刚性连接，顶部与上层楼板的预留洞口做限位固定，不需要额外在墙面设置支撑点，哪怕是周边没有实墙的开放空间，也能完成安装，适配性比侧承式旋转梯更强。

　　踏步采用扇形踏步设计，每一级踏步的内侧窄边贴合中心柱外壁固定，外侧宽边做圆弧收边，踏步的踏面宽度在靠近中心柱200mm范围内做防滑处理，外侧通行区域的踏面宽度控制在220mm以上，满足成年人正常行走的步幅需求，不会出现踏面过窄导致的踩空风险。护栏采用连续弯曲的圆管扶手搭配竖向吊杆，扶手的弯曲半径和梯段的旋转半径完全匹配，竖向吊杆从扶手底部垂直连接到每一级踏步的外侧端点，既起到防护作用，也不会遮挡视线，让整个梯段看起来更轻盈，不会给小空间带来压抑感。

　　设计过程中首先确定的是中心柱的直径参数，中心柱直径过大会压缩踏步的有效通行宽度，直径过小则会影响整体结构的稳定性，最终选定的柱径在满足承重要求的前提下，预留出足够的踏步安装面，保证梯段旋转一周的升高尺寸符合民用建筑的踏步高度规范，每一级踏步的高度控制在150-180mm之间，行走时的步幅舒适度和普通直跑楼梯基本一致。安装边界方面，需要在地面预留和中心柱底座匹配的预埋固定点，上层楼板的预留洞口直径要比梯段的最大旋转外径大50mm左右，方便安装时调整梯段的水平度，同时预留出装修收口的空间，梯段的整体旋转角度可以根据实际的层高和洞口位置调整，不需要拘泥于整圆旋转，哪怕是半层的衔接也可以适配。

　　实际使用中，这种中柱旋转梯的通行效率足够满足日常单人通行需求，搬运小型家具时也可以依托中心柱的旋转空间调整角度，不会出现直跑楼梯转角处卡滞的问题。结构细节上，踏步和中心柱的连接采用嵌入式固定加焊接补强，每一级踏步的安装角度严格按照旋转升程计算，避免出现踏步高度不均的问题，扶手的对接处做平滑打磨处理，没有突出的棱角，日常扶握时的手感流畅，竖向吊杆的间距控制在110mm以内，符合安全防护的间距要求，防止儿童从吊杆间隙钻出。从建模逻辑来看，先搭建中心柱的基准轴，再根据层高计算总踏步数，确定每一级踏步的旋转角度和升高尺寸，依次排布扇形踏步后，再通过螺旋线命令生成连续的扶手路径，最后排布竖向吊杆，整个模型的参数可以根据实际的层高、预留洞口尺寸快速调整，不需要重新搭建整体结构，能大幅提升同类型项目的设计效率。
