三角异形投光灯具内部结构三维设计

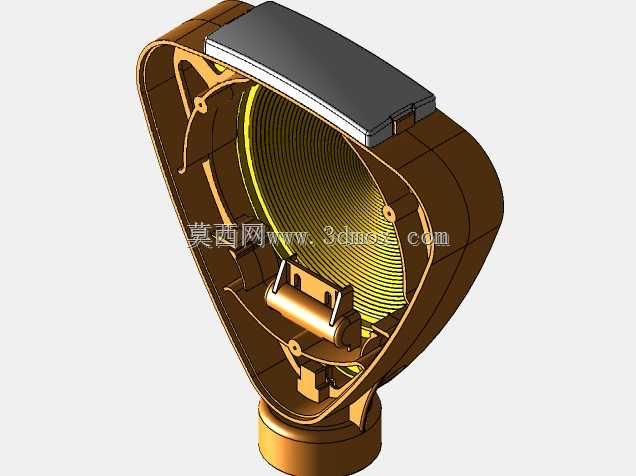

　　这款三角轮廓的投光照明部件，最初的设计需求来自户外步道、景观造景的定向补光场景，区别于常规圆形、方形投光灯的视觉突兀感，非对称的三角流线外壳能更好融入景观护栏、建筑挑檐的安装环境，不会在白天破坏周边立面的视觉协调性。从结构拆解来看，内部核心的反光杯采用抛物面渐变纹理设计，每一圈环状反光筋的角度都经过反复调校，能将光源发出的光线收拢到15-60度可调的投射范围内，避免无效的光线溢散，减少周边光污染，同时反光杯内壁的纹理做了漫反射优化，不会在被照射面形成明显的灯珠光斑，光线过渡更均匀。

　　外壳部分采用压铸铝合金的壁厚设计思路，整体壁厚控制在2.5-3mm之间，三角边缘做了R3-R8的渐变圆角过渡，既避免压铸成型时的应力集中问题，也能在户外使用时减少风阻，降低安装支架的荷载要求。顶部的压盖采用卡扣加密封胶条的双重固定结构，不需要额外打胶就能实现IP65级别的防水防尘，后期维护更换光源时，只需要撬开顶部压盖就能操作，不需要拆卸整个灯具，大幅降低后期运维的工作量。底部的安装基座采用标准的M10螺纹接口设计，兼容市面上绝大多数的户外灯杆、支架安装孔位，安装时可以通过基座的旋转结构调整水平方向的投射角度，配合壳体内部的光源支架俯仰调节结构，能实现上下左右全方向的角度调整，适配不同场景的投射角度需求。

　　在建模过程中，特意对壳体内部的走线槽做了预留，电源驱动模块可以直接嵌入壳体背部的空腔内，不需要额外外置驱动盒，减少外部接线的暴露点，提升户外使用的可靠性。壳体上的安装柱位都做了加强筋设计，每颗固定螺丝的柱位周围都有3条放射状加强筋，即使在零下30度的低温环境下，螺丝锁紧时也不会出现柱位开裂的问题。反光杯的定位结构采用三点式卡位设计，装配时不需要额外打胶固定，对准卡位按压就能完成反光杯的定位，装配公差控制在0.2mm以内，不会因为长期户外震动出现反光杯移位、光线偏移的问题。

　　考虑到户外使用的散热需求，壳体背部的三角平面上预留了散热鳍片的安装位，当使用大功率光源时，可以直接加装配套的散热鳍片，不需要重新开模制作壳体，提升了整个结构的通用性，能覆盖10W到50W不同功率的光源配置需求。在安装边界上，整个灯具的最大外轮廓尺寸控制在220mm180mm120mm，突出安装面的高度不超过130mm，不会因为体积过大影响安装位置的通行空间，同时整体重量控制在1.2kg以内，单人就能完成安装作业，不需要额外的吊装辅助。结构设计时还做了防呆处理，内部的接线端子正负极位置做了不同大小的卡位，装配时不会出现正负极接反的问题，降低现场安装的出错率。
