Amarok三夹五金夹具结构设计

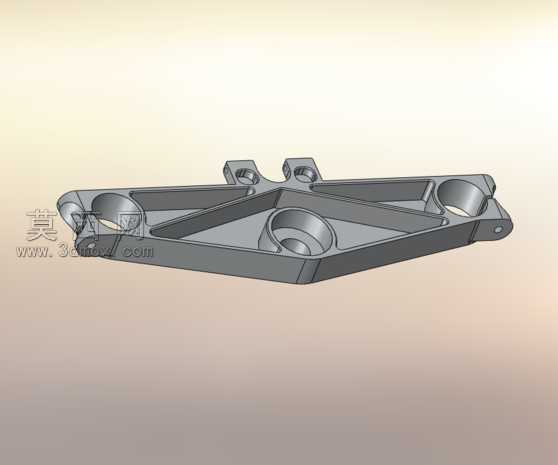

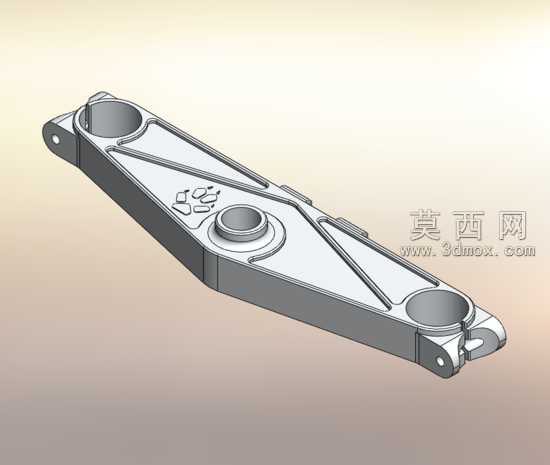

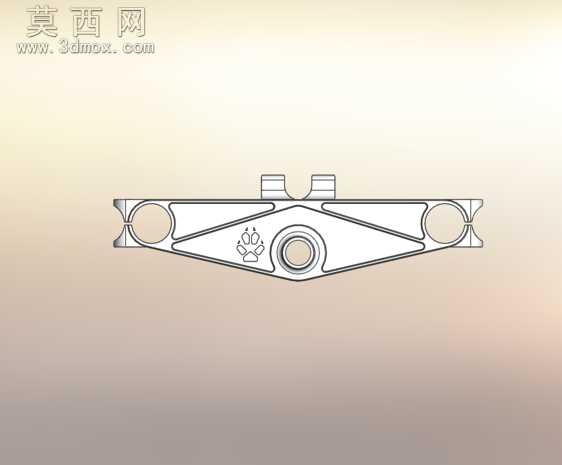

该作品为Amarok三夹的三维结构设计，整体采用长条形轻量化构型，建模阶段通过参数化特征构建主体轮廓，首先绘制主体的拉伸基体，在基体两端及中部设置三处同轴度要求较高的圆形安装孔位，孔位边缘做倒角处理避免装配应力集中。主体表面设置有交叉分布的加强筋结构，在保证整体结构刚度的前提下大幅降低零件自重，最终整体重量控制在675g左右，符合轻量化设计要求。建模过程中对零件的各个操作面做了标准化处理，所有加工面均采用标准尺寸公差设计，无需额外的特殊定制刀具即可完成加工，同时零件无需五轴加工工序，仅通过常规三轴加工设备即可完成全部加工流程，有效降低了生产制造成本。渲染阶段采用金属哑光材质模拟零件的实际加工质感，对安装孔位、铰接部位做了细节高亮处理，清晰展示各部位的装配关系与结构特征。设计过程严格遵循比赛规则要求，在保证结构强度、夹紧功能稳定的前提下，尽可能简化零件的加工工序，减少不必要的操作部分，整体造型流畅美观，各部位过渡自然，没有多余的冗余结构。零件端部设置有铰接连接结构，可与配套的夹紧组件配合实现稳定的夹持功能，中部的定位孔可保证安装时的位置精度，表面的标识区域可用于产品型号标注与品牌识别，整体结构兼顾了实用性、加工经济性与外观美观度，符合五金夹具类产品的实际使用需求。
