MMS12双路低音监视器扬声器结构设计

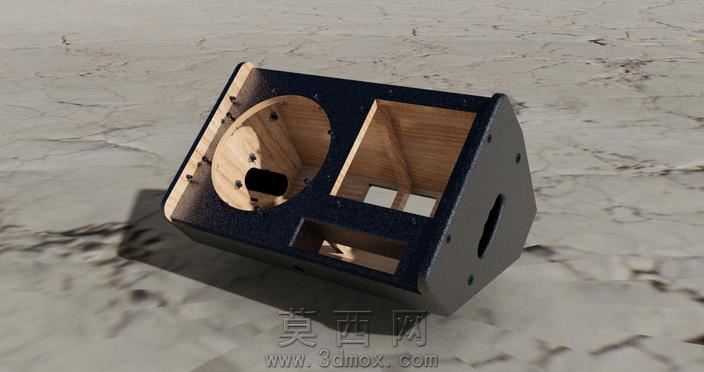

本作品为MMS12双路监视器扬声器的三维结构设计，建模过程中首先对音箱整体外形进行参数化定义，采用带倾斜仰角的楔式箱体轮廓，适配桌面近场监听的摆放角度需求，箱体外壳采用金属板材弯折成型的结构设计，在三维软件中通过钣金特征完成外壳的折弯、开孔、安装孔位阵列等细节建模，还原了金属外壳的安装定位点、侧边走线槽、边角加固结构等细节。箱体内部的木质腔体结构采用实体建模完成，针对12英寸低音单元与1.75英寸高音单元的安装位做了独立腔体分隔设计，低音单元安装位预留了圆形沉台与螺丝固定孔阵列，高音单元区域设计了方形内嵌安装槽，同时在腔体内部规划了分频器的安装空间与走线通道，避免不同频段单元的声学干扰。渲染阶段针对不同部件赋予对应材质，金属外壳采用磨砂黑色喷塑材质，调整粗糙度参数还原哑光金属的颗粒质感，木质腔体部分赋予原木纹理材质，调整纹理走向与拼接缝隙，还原实木箱体的自然质感，单元安装位的木质面板做了倒角处理，避免边缘应力集中。建模过程中严格遵循声学设计逻辑，箱体的容积参数匹配12英寸600W RMS低音单元的参数要求，1.75英寸75W RMS高音单元的安装位置做了轴向角度调整，使其与低音单元的声中心对齐，保证近场监听时的相位一致性。外壳的开孔位置兼顾了声学倒相需求与安装便利性，侧边的长条形开孔为倒相孔结构，建模时做了内壁圆滑处理，减少气流噪音，前面板的功能开孔预留了控制旋钮、接口的安装位置，整体结构在保证声学性能的同时兼顾了装配的合理性，所有部件的配合公差在建模时做了预留，可直接导出工程图用于生产加工。
