带减重安装孔的直齿传动齿轮设计

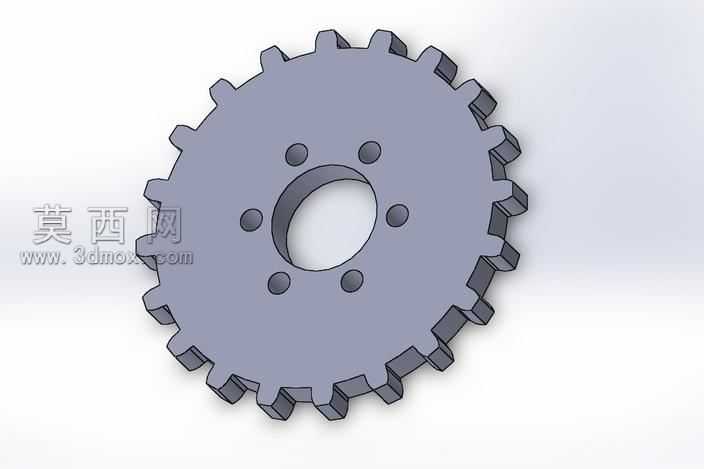

本作品为一款标准直齿圆柱传动齿轮，采用三维参数化建模方式完成全结构设计，建模过程中首先依据机械设计手册中直齿轮的参数规范，确定模数、齿数、压力角等核心齿形参数，通过渐开线方程生成精准的齿廓曲线，再经过阵列操作完成全部轮齿的构建，保证每一个轮齿的齿形精度与啮合特性符合传动要求。齿轮主体结构采用辐板式设计，中心设置大直径安装通孔，用于与传动轴配合实现扭矩传递，围绕中心孔均匀分布六个圆形减重安装孔，既可以有效降低齿轮整体自重，减少传动过程中的转动惯量，提升传动响应速度，也可作为安装定位孔使用，方便齿轮与其他传动部件的装配固定。轮齿部分做了标准的齿顶倒角处理，避免装配过程中齿端磕碰损伤，同时减少啮合起始阶段的冲击，提升传动平稳性。材质设计上选用常用的45号钢作为基础材质，渲染时赋予金属哑光质感，还原钢制齿轮真实的表面质感，通过光影渲染突出轮齿的立体结构与孔位的分布特征，清晰展现齿轮的整体结构细节。设计过程中充分考虑齿轮的实际使用场景，针对中等载荷的通用传动工况优化结构尺寸，在保证轮齿弯曲强度与接触强度满足使用要求的前提下，尽可能去除多余材料，兼顾结构强度与轻量化需求，整体结构简洁规整，无冗余设计，可直接用于通用机械传动系统的装配验证、运动仿真以及后续的加工生产参考，也可作为机械设计教学中的典型齿轮结构案例使用。
