汽车轮毂结构参数化设计方案

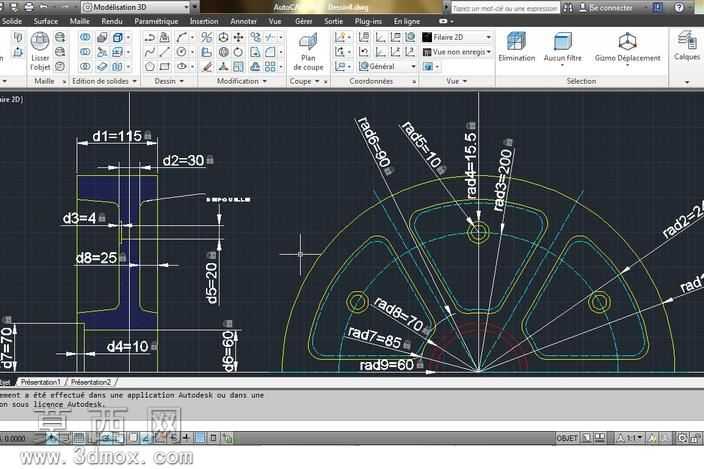

本车轮设计采用参数化建模思路完成整体结构搭建，建模过程中以回转体基础特征为核心，先通过二维草图绘制轮辋的轴向截面轮廓，标注关键径向与轴向尺寸，包括轮辋的配合直径、安装基准面宽度、轮缘厚度等核心参数，通过回转命令生成轮辋的基础实体，保证轮辋部分的回转精度与尺寸一致性。轮辐部分采用圆周阵列的设计逻辑，先绘制单根轮辐的截面草图，结合轮辋与轮毂安装座的连接位置确定轮辐的弧度与厚度参数，草图中明确标注轮辐内外侧的圆弧半径、过渡圆角尺寸，通过拉伸生成单根轮辐实体后，以车轮中心轴线为阵列基准，完成多根轮辐的圆周阵列，保证各轮辐的角度与结构完全对称，满足车轮动平衡的基础要求。轮毂安装座部分重点设计了中心定位孔与螺栓安装孔的位置尺寸，中心孔直径与安装轴径匹配，螺栓孔按照标准节圆直径均匀分布，同时在安装座与轮辐的连接位置设计了渐变过渡结构，避免应力集中问题。建模过程中对所有尺寸进行参数化关联，修改核心参数即可快速调整车轮整体尺寸，适配不同规格的车型需求。结构设计上兼顾轻量化与结构强度，轮辐采用镂空式结构，在保证承载能力的前提下减少材料用量，轮辋部分按照标准轮胎配合尺寸设计，保证轮胎安装的贴合度与密封性。所有过渡位置均设置合理的圆角参数，避免尖锐棱角带来的应力集中问题，同时在建模完成后对关键配合面进行尺寸校验，确保各部分尺寸符合机械加工与装配的精度要求，整体结构既满足实际使用的强度需求，也兼顾了加工工艺的可行性，可直接用于后续的工程图导出与生产加工参考。
