舞台桁架用蝶形锁紧半连接夹具结构

　　做演出活动设备配套结构设计快十年，经手的桁架连接类夹具少说也有几十款，这款半连接结构的夹件，是专门针对临时搭建场景做的快装优化方案，核心适配48mm左右管径的标准圆管桁架，也就是行业里常说的40-50mm外径桁架杆，不管是舞台背景架、灯光吊挂架还是临时展架的侧向接驳、斜撑固定，都能直接用。

　　从实际落地的工况来看，这类夹具最核心的要求就是装拆效率和锁紧可靠性，毕竟演出搭建的现场往往时间紧，工人不可能带一堆复杂工具挨个拧螺栓，所以这款结构直接用了蝶形翼型螺母的锁紧设计，不需要额外配扳手，徒手就能拧动锁紧，拆的时候也一样，松开蝶母就能快速开合夹体，单人操作单套夹具的装拆时间能控制在十秒以内，赶场搭台的时候能省不少人力。

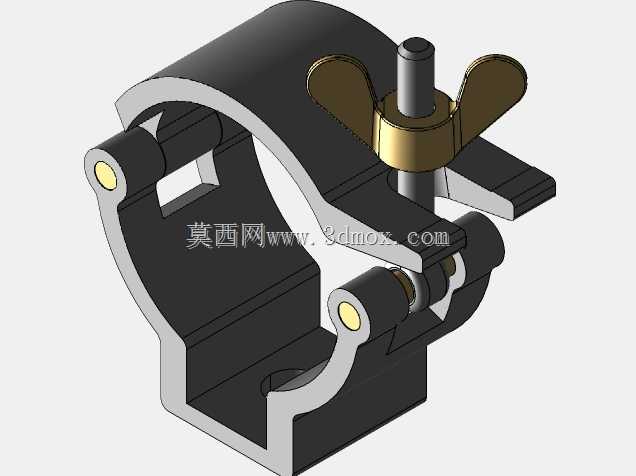

　　结构上采用的是半环抱式的C型开口夹体，夹体本身做了分体铰接设计，一端是带衬套的销轴铰接点，保证夹体开合的时候不会错位，铰接孔里的衬套是耐磨材质，反复开合几百次也不会出现旷量，避免夹管之后出现间隙松动。夹体的内圆弧面是和桁架圆管外径匹配的弧面，贴合面积比普通的点接触夹件大很多，锁紧之后的摩擦力足够支撑100公斤的吊挂载荷，不管是挂小型灯光设备、线缆线槽还是辅助的装饰构件，都不会出现滑移下坠的问题。夹体上预留的10mm螺栓孔，是用来做侧向接驳的，不管是接横向的连接杆、斜向的支撑撑杆，还是直接挂装设备吊点，都能穿标准螺栓固定，孔位的位置做了加厚处理，避免受载之后出现孔位变形撕裂的问题。

　　设计的时候特意考虑了现场的适配容错，夹体的开口行程留了足够的余量，哪怕桁架管因为长期使用出现轻微的磕碰变形、或者管壁有喷塑层的厚度偏差，也能顺利卡入锁紧，不会出现卡不上管的情况。夹体的铰接端做了限位结构，夹体张开到最大角度的时候不会脱开，工人在高空作业的时候不用分心去扶着另一半夹体，单手就能对准管位卡入，降低高空作业的操作难度。锁紧用的蝶形螺母和螺杆之间做了防脱设计，螺母拧到最大松开位置也不会从螺杆上掉下来，避免现场零散零件丢失，毕竟演出现场人多手杂，小零件掉了很难找，这种防脱结构能大幅降低现场的零件损耗率。

　　从安装边界来说，这款夹件的整体外轮廓没有突出的尖锐棱角，所有边角都做了倒钝处理，安装之后不会刮破演出用的幕布、线缆外皮，也不会刮伤施工人员的手。夹体闭合之后的整体厚度控制得很薄，多套夹具并排安装的时候不会出现干涉，哪怕是桁架节点位置需要同时装多个方向的连接夹，也能错开位置布置。夹体的受力路径做了针对性的优化，锁紧之后的夹紧力均匀分布在环抱的圆弧面上，不会出现局部应力集中把薄壁桁架管夹变形的情况，哪怕是反复装拆使用，也不会对桁架管本身造成损伤，能延长桁架的整体使用寿命。

　　实际使用的时候，不管是室内的商演舞台、展会展台搭建，还是室外的临时演出活动、音乐会的桁架搭建，这款夹具都能适配，尤其是需要快速转场的活动场景，这种快装结构的优势特别明显，不需要复杂的工具，普通工人简单培训就能上手操作，锁紧之后的防松性能也能满足长时间吊挂的要求，哪怕是有轻微的舞台振动、风吹晃动，也不会出现螺母松动的问题。和传统的全环绕抱箍比起来，这种半连接结构不需要把桁架管的端头穿进去，在已经搭好的桁架中间位置随时可以加装夹点，不用拆改已经搭好的架体，现场改方案、加挂设备的时候灵活性特别高，这也是很多演出搭建团队优先选这类半夹结构的核心原因。
