家用小型曳引式住宅电梯结构设计

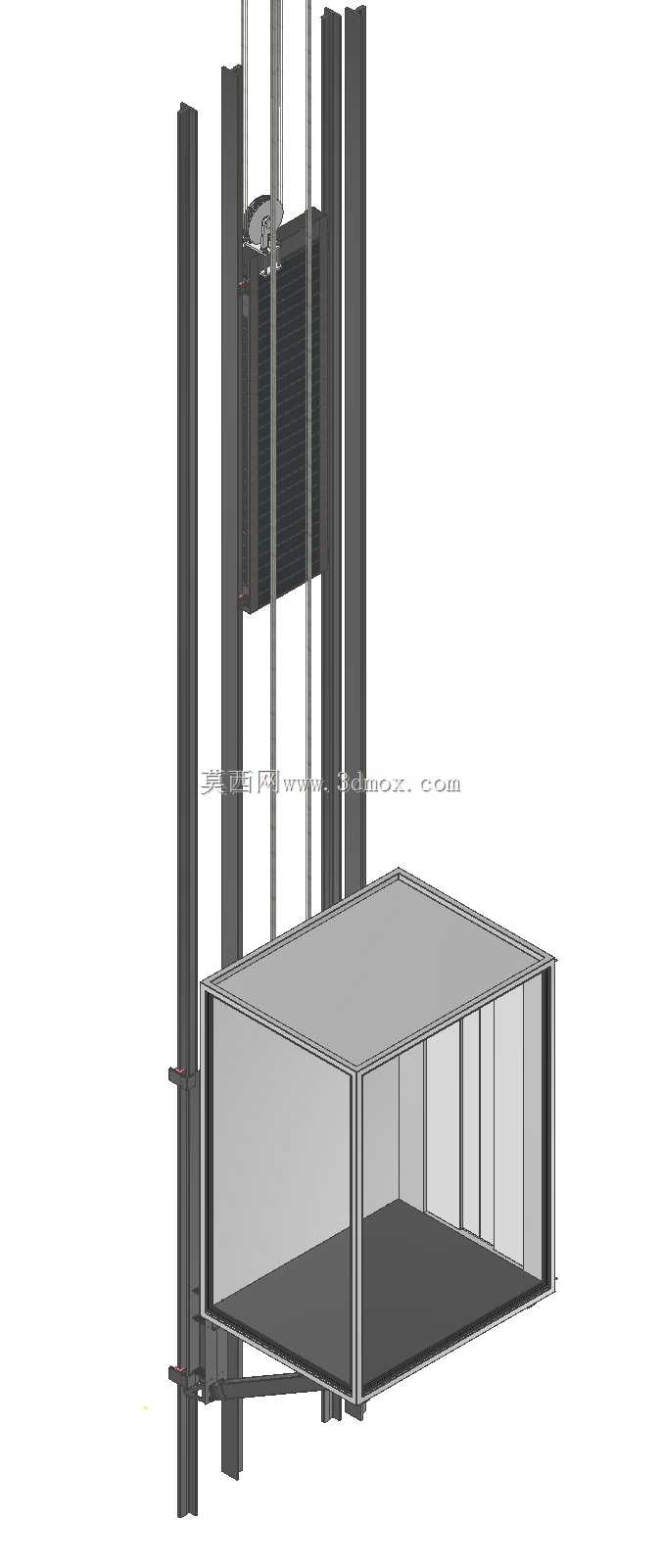

　　该住宅电梯结构主要面向低层私人住宅、叠拼别墅、自建房等场景的垂直通行需求，区别于商用高层电梯的大载重、高速度设计逻辑，这类小型电梯更侧重安装空间适配、运行平稳性与家用场景的安全冗余设计。从结构组成来看，整套模型完整还原了电梯的核心承载与导向系统：两侧的竖向导轨采用标准T型导轨截面设计，导轨支架与建筑井道壁的连接点位预留了足够的调节余量，可适配不同土建精度的井道施工误差，安装时可通过支架上的长圆孔调整导轨的垂直度与平行度，避免因井道尺寸偏差导致的运行卡滞问题。

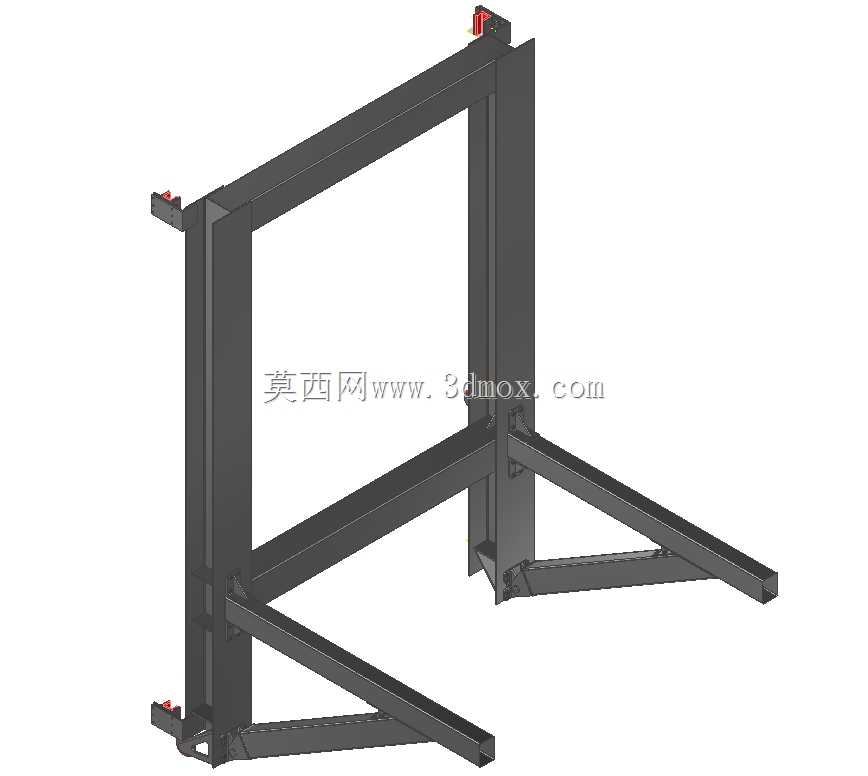

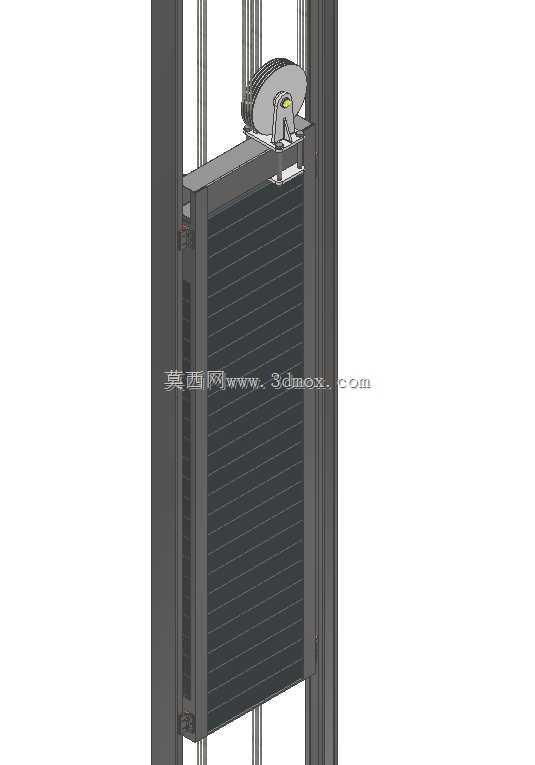

　　轿厢部分采用框架式承载结构，轿壁为轻量化的复合板材拼接设计，轿底设置了独立的承重梁结构，可直接将载荷传递至两侧的导靴与曳引悬挂系统，轿厢内部净尺寸按照家用场景的常规通行需求设计，可满足2-3人同时搭乘，也可容纳小型家用轮椅进出，适配无障碍通行的使用需求。曳引系统布置在轿厢后侧的导轨架上方，采用上置式曳引机布置方案，相比下置式结构可减少底坑的开挖深度，对于无法深挖底坑的老旧住宅改造场景更为友好，曳引钢丝绳的绕绳比采用2:1设计，可降低曳引机的输出扭矩要求，同时提升轿厢运行的平稳性，减少启停过程中的顿挫感。导靴部分预留了滑动导靴的安装位，家用场景下运行速度低，滑动导靴的维护成本更低，运行噪音也更小，适合对静音要求较高的住宅环境。

　　设计过程中充分考虑了安装边界的适配性：整套设备的井道占用宽度、深度尺寸均做了紧凑化处理，无需额外设置独立的机房空间，曳引机、限速器等部件均可集成在井道顶部的预留空间内，对于顶层高度不足的住宅，也可通过调整曳引机的安装位置适配现场条件。轿厢门采用旁开式折叠门设计，相比中分门可节省开门占用的井道宽度空间，进一步降低对井道尺寸的要求。从结构安全角度，模型中预留了安全钳、限速器、缓冲器的安装接口，所有承载部件的连接点位均按照1.5倍的额定载荷做了强度冗余设计，导轨的固定间距符合家用电梯的安装规范要求，可避免长期运行后导轨出现形变偏移。

　　在建模逻辑上，所有部件均按照实际加工装配的层级做了拆分，导轨的标准段长度、轿厢框架的型材拼接位置、紧固件的安装点位都做了明确的表达，可直接用于指导后续的生产出图与安装模拟，对于从事家用电梯设计、老旧住宅加装电梯改造的结构工程师来说，可直接参考该模型的结构布置方案，根据实际的井道尺寸调整对应参数，缩短前期方案设计的周期。实际应用中，这类小型住宅电梯无需复杂的土建施工，可直接在现有住宅的预留空间内组装，相比商用电梯的采购安装成本更低，维护流程也更简单，适合私人住宅的个性化使用需求，模型中轿厢的内饰预留了自定义修改空间，可根据用户的装修风格调整轿壁、地板的材质与配色，兼顾实用性与家装风格的统一性。
