手动螺旋起重千斤顶三维结构设计

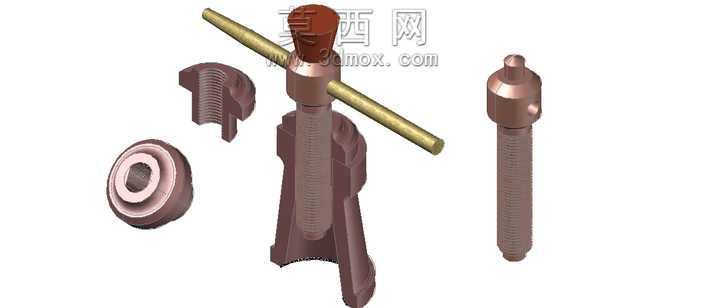

本作品为手动螺旋千斤顶的三维结构建模，采用主流三维机械设计软件完成全参数化建模，完整还原了该类起重工具的全部装配结构与零件细节。建模过程中首先对螺旋千斤顶的工作原理进行拆解，核心采用梯形螺纹传动结构实现顶升功能，依次完成底座、升降套筒、螺杆、铜螺母、顶帽、摇杆、推力轴承等全部零件的独立建模，每个零件的尺寸参数均参考通用手动螺旋千斤顶的行业标准设定，螺纹特征采用真实螺旋扫描生成，保证传动结构的啮合精度符合实际机械原理。材质渲染阶段针对不同零件的实际材质进行区分设置：底座与升降套筒采用铸钢材质，添加粗糙的铸铁纹理与哑光金属质感，还原铸造件的表面特征；螺杆与传动螺母分别设置合金钢与锡青铜材质，螺杆表面添加调质处理后的金属光泽，螺母部分体现铜合金的暖调金属质感；摇杆采用45号钢材质，顶帽添加防滑橡胶垫的材质效果，推力轴承的滚柱与保持架分别设置轴承钢与冲压钢板材质，整体渲染效果真实还原实物的材质差异。结构设计上充分考虑手动螺旋千斤顶的受力特性，底座采用三爪支撑结构保证顶升时的稳定性，升降套筒与底座之间设置导向限位结构防止顶升超程，螺杆顶部与顶帽采用球面配合实现小幅角度自适应，摇杆插孔设置在螺杆上部位置，通过杠杆原理降低手动操作的力矩需求，推力轴承布置在螺母与底座之间，大幅降低螺纹传动时的摩擦阻力，提升操作顺畅度。整体装配采用自下而上的建模思路，所有零件之间添加符合实际运动的配合约束，可实现螺杆旋转带动升降套筒上下移动的动作仿真，完整展现螺旋千斤顶的机械传动逻辑，模型结构严谨，细节丰富，可用于机械原理教学、产品结构展示以及相关起重工具的设计参考。
