台式工业传动测试实验台架结构设计

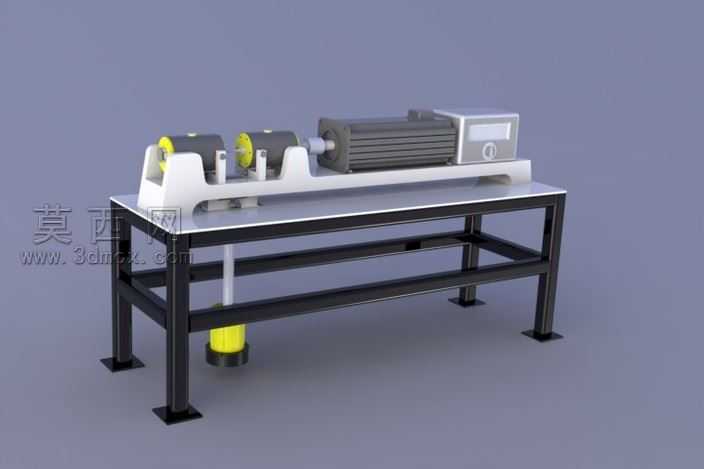

该三维模型采用主流三维机械设计软件完成全参数化建模，整体遵循工业实验设备的实用化设计逻辑，从底层支撑结构到上部功能组件均完成了1:1比例的真实还原。建模过程中首先搭建底部的方管焊接支撑框架，采用标准型材规格完成框架的横竖梁排布，通过共线、同轴心等装配约束保证框架的结构稳定性，底部四个支撑脚添加了可调垫铁结构，可实现台架的水平度调节，适配不同安装地面的平整度需求。台面上部的功能组件从左至右依次排布，首先是两组带黄色防护端盖的轴承支撑座，用于承托中间的传动转轴，转轴与右侧的驱动电机通过联轴器完成同轴连接，建模时对轴承座的安装定位孔、联轴器的弹性缓冲结构、电机外壳的散热筋细节都做了精细化还原，电机端部的控制盒也还原了显示屏、操作旋钮的外观细节。台架下方还设计了可升降的黄色配重组件，通过垂直导杆与上部台面连接，可模拟不同负载下的传动运行工况。渲染阶段采用哑光工业灰作为背景主色调，金属材质区分了不同部件的质感：底部框架做了黑色喷塑的哑光金属质感处理，上部安装支座采用灰白色铸铁烤漆质感，电机外壳还原了深灰色金属散热面的细微颗粒质感，黄色防护端盖与配重块采用亮面工程塑料材质，通过打光突出部件的轮廓层次与材质差异，整体渲染效果清晰展现了台架的装配关系与结构细节。设计思路上完全围绕传动性能测试的实际需求展开，各功能部件的排布预留了足够的操作与维护空间，支撑结构的强度设计可满足电机高速运转时的稳定性要求，各连接部位的标准件均采用国标件建模，可直接导出工程图用于实际生产加工。
