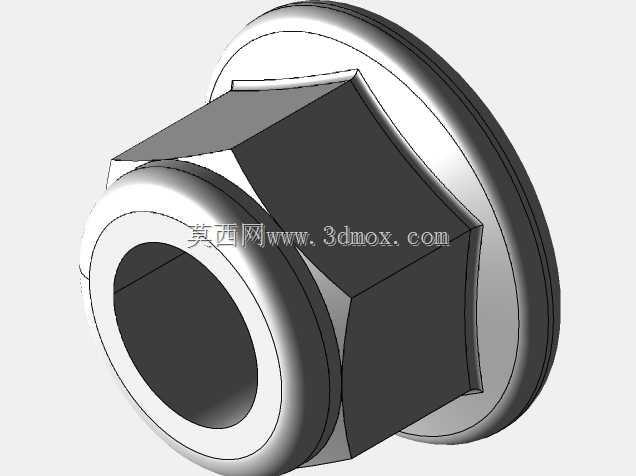

DIN6926标准M6规格法兰面六角螺母

　　在各类机电设备装配、工装夹具搭建、非标自动化生产线调试的现场，法兰面六角螺母是出现频率极高的紧固连接件，这款适配DIN6926标准的M6规格法兰螺母，正是针对常规平垫螺母组合装配效率低、防松性能不足的场景做的结构优化。日常做结构设计时，很多新手容易忽略法兰盘的实际作用，以为只是多了一圈凸起的装饰结构，实际上这部分一体成型的法兰面，相当于在螺母和被连接件之间集成了一个平垫圈，不需要额外套入垫片，装配时可以减少一个零件的取放步骤，在批量组装工位上能明显降低工人的操作时长，也能避免漏装垫片导致的装配返工。

　　从实际使用场景来看，这类带法兰的六角螺母常被用在有振动工况的设备上，比如小型输送线的机架拼接、电机安装座的紧固、钣金机柜的内部连接，法兰面更大的接触面积可以分散螺母对被连接件的压应力，避免薄钣金、铝合金型材这类低强度基材被螺母压出凹痕，长期受载后也不容易出现连接松动。设计这个三维模型的时候，首先要严格贴合DIN6926的标准尺寸要求，六角对边尺寸要匹配常规M6螺母的扳手开口，保证普通呆扳手、套筒扳手都能顺利卡入，不会出现打滑或者卡滞的问题；法兰盘的外径要比六角对边尺寸更大，超出六角轮廓的部分才能完整覆盖被连接件的安装孔周边，同时法兰面和螺纹孔的同轴度要控制在合理公差范围内，避免装配时法兰面偏斜导致压合不均匀。

　　做三维建模过程中，要注意几个容易出错的结构细节：一是六角部分和法兰盘的过渡圆角，这个位置不能做直角处理，否则冷镦生产时会出现应力集中导致的开裂，建模时要按照标准要求倒出合适的圆角，同时也要保证六角面的平面度，让扳手接触时受力均匀；二是内螺纹的收尾部分，要做出符合标准的退刀结构，不能让螺纹直接切到法兰端面，否则螺纹末端的毛刺会影响法兰面和工件的贴合紧密性；三是法兰面的压合面，不需要做过高的表面粗糙度要求，但要保证整体平面度，避免出现翘曲导致锁紧后局部有间隙。

　　从安装边界来看，这款M6法兰螺母适配公称直径6mm的外螺纹件，安装时需要预留的扳手空间比普通M6六角螺母稍大，因为法兰盘外径更大，设计安装孔位的时候，周边要留出足够的避让空间，避免法兰盘和周边的凸台、筋位发生干涉。和普通六角螺母加平垫的组合相比，一体结构的法兰螺母不会出现垫片和螺母相对转动的问题，在需要反复拆装的维护场景下，也不会出现垫片脱落遗失的情况，对于设备后期的运维保养来说能减少不少配件管理的麻烦。在做轻量化结构设计的时候，这类法兰螺母还可以根据实际受力情况，在非关键受力面做适当的减重优化，但前提是保证法兰面的压合强度足够，不能因为减重导致法兰受压变形。很多做设备改造的场景里，原先用普通螺母加垫片的连接位出现松动压痕问题，更换成同规格的法兰螺母后，不需要改动原有螺栓和安装孔的尺寸，就能直接替换，适配性很强。建模时还要注意螺纹的建模精度，虽然三维模型不需要完全还原加工级的螺纹牙型细节，但要保证螺纹的公称直径、螺距符合M6的标准参数，在做虚拟装配的时候能和对应规格的螺栓顺利配合，不会出现干涉或者间隙过大的问题，方便设计人员在装配阶段直接调用，检查整体的安装空间是否足够。
