快装式安全防护门夹固结构设计

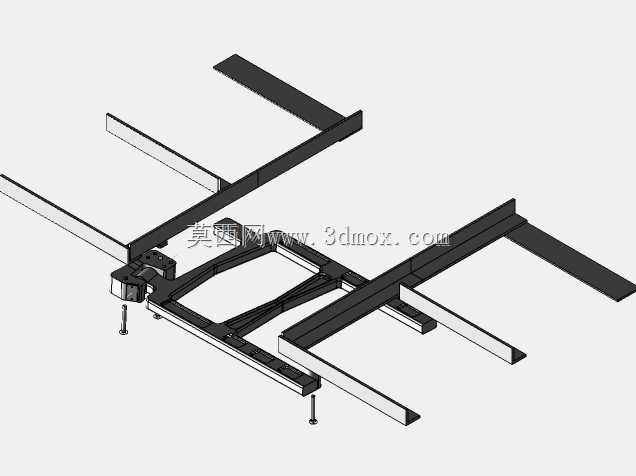

　　在工业生产车间的设备防护区域、实验室隔离区间、仓储分区隔断等场景中，防护门的快速装夹与可靠锁止一直是现场运维与结构设计中容易被忽略的细节。传统防护门多采用合页加插销的组合结构，安装时需要在门框与门扇上多次打孔定位，后期维护拆卸也需要逐一拧出紧固件，遇到需要频繁开合、临时拆装的防护场景时，操作效率极低，且反复拆装容易造成连接孔位滑牙、门框变形，导致防护间隙过大，无法起到有效的隔离防护作用。本次设计的夹固式安全门结构，正是针对这类场景的痛点做的定向优化，整体结构摒弃了传统的多点打孔固定逻辑，采用单侧夹装的方式实现门扇与门框的快速连接。从结构组成来看，整套构件包含夹固基座、联动压臂、定位卡块三个核心部分，夹固基座采用C型开口设计，开口尺寸适配常规工业防护栏的方管边框规格，安装时不需要在门框上做打孔处理，直接将C型开口卡入方管边框的对应位置，通过基座侧面的紧定螺钉即可完成基座在门框上的固定，单点位安装耗时不超过两分钟，后期调整安装位置时也只需要松掉紧定螺钉即可滑动移位，不会对门框型材造成不可逆的损伤。

　　联动压臂采用一体折弯成型的框型结构，压臂与夹固基座之间通过销轴连接，销轴位置做了偏心距设计，当压臂向门框方向扣合时，偏心结构会带动压臂上的橡胶压块紧紧压合在门扇的边框侧面，提供足够的正压力防止门扇意外松脱，同时橡胶压块可以补偿门扇与门框之间的装配间隙，即使门扇边框存在1-2mm的尺寸公差，也能保证压合后无松动晃动。定位卡块设置在压臂的末端，当压臂完全扣合到位时，卡块会自动卡入基座上的限位卡槽，避免设备运行过程中的振动导致压臂意外弹开，需要开启防护门时，只需要向上扳动卡块的解锁拨片，即可抬起压臂解除对门扇的压合，整个开门动作不需要借助额外工具，单手即可完成操作。从安装边界来看，夹固基座的C型开口适配25-50mm边长的方管门框，基本覆盖了市面上绝大多数工业防护栏、设备安全围栏的型材规格，压臂的有效压合行程为15mm，可适配厚度20-40mm的门扇，不管是钢丝网门扇、亚克力板门扇还是薄钢板门扇，都能通过调整紧定螺钉的伸出长度适配不同的门扇厚度。结构的整体外形做了圆弧倒角处理，所有外露边都做了R3以上的圆角，避免操作人员开合门时被尖锐边角划伤，符合机械设备安全防护的外观设计规范。

　　在实际应用中，这类夹固结构除了用于固定防护门扇之外，还可以拓展用于临时围挡的快速拼接、设备检修口盖板的快速锁止、生产线旁物料架挡板的固定等场景，相比传统的螺栓连接、插销连接结构，它的拆装效率提升60%以上，且不需要对被连接件做打孔预处理，尤其适合需要频繁调整布局的生产车间、临时搭建的作业隔离区使用。设计过程中针对结构的受力情况做了模拟验证，当压臂完全扣合时，单个夹固结构可提供不低于800N的压合力，足以承受常规防护场景下的门扇意外撞击力，不会因为人员误碰、设备振动导致门扇脱开。同时整个结构没有细小的零散零件，解锁状态下压臂仍然通过销轴连接在基座上，不会出现零件掉落丢失的情况，适合在工业现场这类复杂环境下长期使用。

　　考虑到不同场景的防腐需求，结构的主体零件可以采用冷轧钢喷塑或者304不锈钢两种材质，冷轧钢喷塑版本成本更低，适合普通室内干燥车间使用，304不锈钢版本可以应对潮湿、有弱腐蚀介质的化工车间、户外作业区域的使用需求，橡胶压块采用耐磨丁腈橡胶材质，长期压合不会出现永久变形，反复开合的使用寿命可达万次以上。在三维建模过程中，所有配合面都做了公差匹配设计，销轴与轴孔之间采用H8/f7的间隙配合，保证压臂转动顺畅无卡滞，偏心压合面的轮廓曲线经过反复优化，扣合过程中压块对门扇的压力是线性增加的，不会出现扣合到最后阶段突然卡死或者压合力不足的情况，限位卡槽的位置做了0.5mm的过盈设计，卡块卡入时会有清晰的到位反馈，操作人员不需要额外检查就能确认门已经锁止到位。
