分体式半圆压线固定电缆夹结构设计

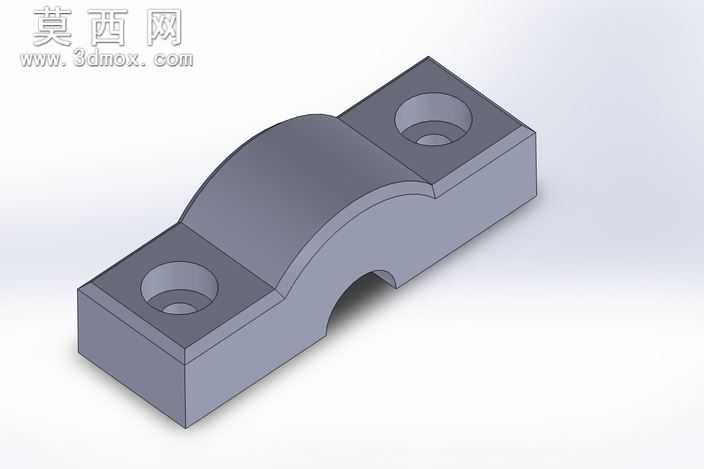

本电缆夹采用SolidWorks进行全参数化三维建模设计，整体为上下分体对合式结构，本次展示的为下半夹座主体，建模过程首先以前视基准面绘制夹座的主体轮廓草图，通过拉伸凸台命令生成夹座的矩形基座实体，基座两端对称设置安装凸台，在凸台中心位置绘制沉头孔草图，通过拉伸切除命令生成贯穿的安装孔，孔位做了沉头倒角处理，可适配对应规格的内六角安装螺丝，保证螺丝安装后端面与凸台表面齐平无凸起。夹座中部向上凸起半圆弧型腔，圆弧尺寸根据常规电缆外径做适配设计，建模时通过圆弧草图拉伸生成半圆弧夹持壁，圆弧内壁与基座衔接处做了圆角过渡处理，避免尖锐棱角划伤电缆外绝缘层，同时在夹持壁与两端安装凸台的衔接位置做了加厚处理，提升整体结构的抗形变能力。材质配置上选用常用的工程尼龙材质进行渲染，赋予模型哑光浅灰色的材质外观，添加合适的环境光源进行渲染输出，清晰展现模型的结构轮廓与边角细节，半圆弧型腔的内壁做了光滑面处理，保证夹持电缆时不会出现应力集中割伤线缆的问题。设计思路上遵循实用优先的原则，整体结构简洁无冗余特征，分体对合的结构可以适配不同线径的电缆固定需求，两端对称的安装孔可以通过螺丝将夹座牢固固定在安装基面，半圆弧的夹持面可以与电缆外圆充分贴合，夹持受力均匀，不会出现局部压损电缆的情况，整体结构加工难度低，既可以采用注塑工艺批量生产塑料材质夹体，也可以采用金属板材冲压或者机加工工艺制作金属材质夹体，适配不同的使用场景需求，可广泛应用于电气柜布线、设备内部线缆固定、家装布线等多种线缆整理固定场景，能够有效规整线缆排布，避免线缆晃动拉扯造成的接线松动问题，提升布线的整洁度与线路使用的安全性。
