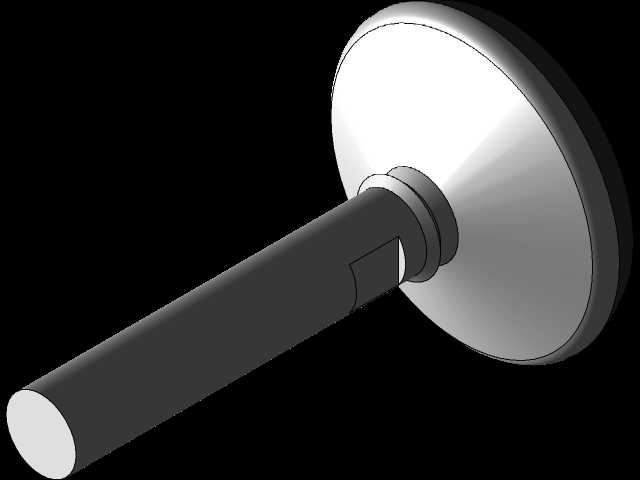

通用支撑调平脚结构三维设计

　　在各类工业设备、电子电气柜体、生产线机架的安装部署场景中，调平脚是承担设备水平校准、承重支撑、隔震缓冲的核心基础零部件，看似不起眼的结构件，直接决定了设备运行的稳定性与长期使用的可靠性。这款通用调平脚的设计，首先围绕承重场景做了结构优化，底部采用大直径圆盘式底座，接触面积相比同规格螺杆直连式脚垫提升近60%，能够有效分散设备自重带来的局部压强，避免在环氧地坪、瓷砖地面等铺装场景下出现压痕、地面凹陷等问题，底座底面预留了防滑缓冲垫的安装槽位，可搭配橡胶、尼龙材质的防滑垫使用，既能够增大与地面的摩擦力，防止设备运行过程中出现滑移偏移，也能吸收设备运行产生的小幅振动，降低振动传导至地面产生的噪音。

　　上部的支撑螺杆采用标准圆柱杆结构，杆身可配套调节螺母使用，通过旋转螺杆即可实现支撑高度的连续微调，调节行程可根据实际安装需求匹配不同长度的螺杆规格，能够适配地面存在高度差的安装场景，在地面平整度偏差不超过15mm的环境下，无需额外垫塞垫片即可完成设备的水平校准，大幅降低现场安装的调试工作量。设计过程中充分考虑了安装边界的适配性，底座圆盘的边缘做了圆弧过渡处理，没有尖锐的棱角凸起，既避免安装过程中划伤操作人员，也能减少日常清洁时的磕碰风险，整体结构没有复杂的异形曲面，加工工艺性良好，底座可采用铸铁压铸、尼龙注塑或者不锈钢冲压等多种工艺成型，螺杆可采用标准圆钢搓丝加工，能够适配不同承重等级、不同防腐要求的使用场景。

　　从实际应用场景来看，这类调平脚可广泛用于电源变压器柜体、小型自动化设备机架、实验室工作台、仓储货架、输送线支架等多种需要水平支撑的设备上，在变压器安装场景中，调平脚不仅要承担变压器本体的自重，还要抵消变压器运行时硅钢片振动产生的交变载荷，因此设计时在螺杆与底座的连接位置做了加强过渡结构，避免长期受交变应力出现连接断裂的问题；在食品加工、洁净车间场景下，可将整体材质更换为304不锈钢，配合食品级硅胶防滑垫，满足洁净环境的使用要求。

　　建模过程中严格遵循机械设计的公差配合要求，螺杆与底座的连接位置采用过渡配合，既保证连接的牢固性，也能让螺杆保持顺畅的转动调节手感，底座的平面度控制在0.1mm以内，确保与地面接触时不会出现局部悬空的问题，螺杆的轴线与底座平面保持垂直，垂直度公差控制在0.05mm以内，避免调节过程中出现受力偏载的情况。整体结构没有冗余的设计，所有结构特征都服务于承重、调节、防滑三个核心功能，没有为了外观增加不必要的装饰结构，完全从工程实用角度出发完成结构设计，能够直接用于各类设备的选型参考，也可作为标准件库的通用模型直接调用，在设备整体设计阶段即可提前预留调平脚的安装空间，避免后期安装时出现尺寸干涉问题。
