厢式商用车车身线框结构三维设计

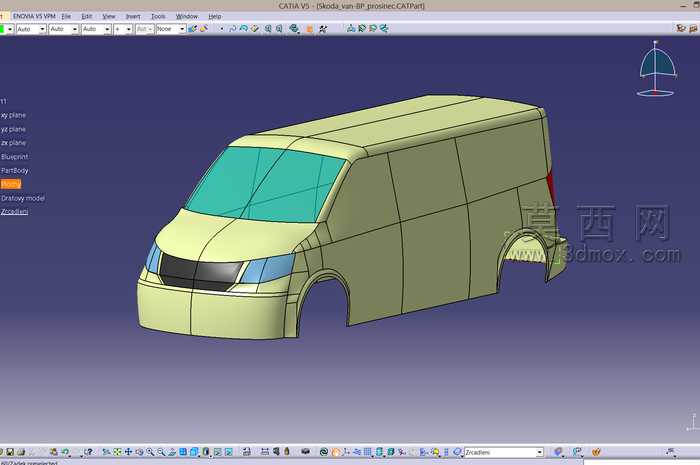

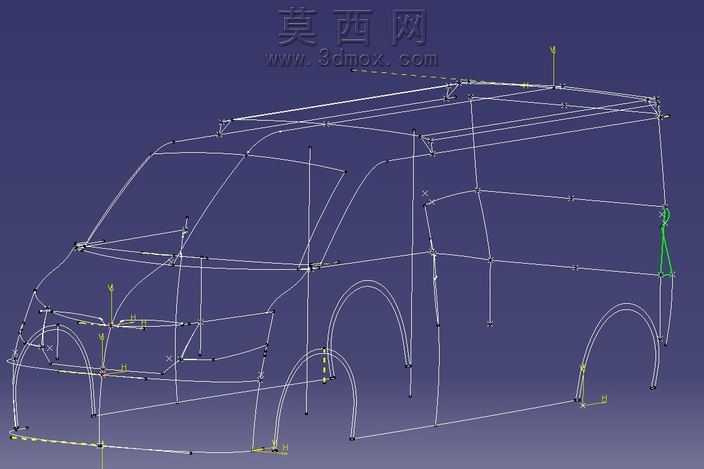

本作品为厢式商用车的前期车身骨架线框建模成果，建模过程依托三维设计环境完成，以整车外观轮廓的空间控制点为核心搭建基础框架，精准还原了短头厢式商用车的车头倾角、A柱走向、车顶弧线、侧围曲面走势以及轮拱区域的弧度特征。建模阶段首先确定整车的长宽高基准坐标系，以地面为基准平面依次定位车头前端点、前风挡上下端点、车顶前后端点、车尾上下端点等关键空间点位，再通过空间样条曲线连接对应控制点，勾勒出车身外覆盖件的边界轮廓；针对轮拱区域，单独提取车轮中心与轮眉的相对位置参数，通过多段曲率连续的曲线拟合出轮拱的弧形结构，保证轮拱与轮胎的预留间隙符合整车设计的通用规范。线框搭建过程中严格遵循车身曲面的连续性要求，每一段连接曲线都经过曲率梳校验，避免后续曲面生成时出现褶皱、突兀转折等问题，侧围区域的纵向控制线从车头翼子板位置平滑延伸至车尾，保证车身侧面的视觉整体性；车门区域的边界线单独做了分段处理，预留出门缝、铰链安装位的对应空间点位，为后续细化车门结构、安装附件提供定位基准。当前线框模型完整呈现了车身的空间拓扑关系，所有控制点的空间坐标均经过比例校准，可直接作为后续生成NURBS曲面、搭建实体结构的基础框架，能够支撑后续添加外覆盖件厚度、车窗开口、车门分缝、前后保险杠结构等细化工作，也可用于前期的整车比例验证、风阻仿真前置分析、造型方案评审等环节，为商用车的整车外观设计提供精准的三维骨架依据。
