未钻孔长型钢琴铰链工业结构设计

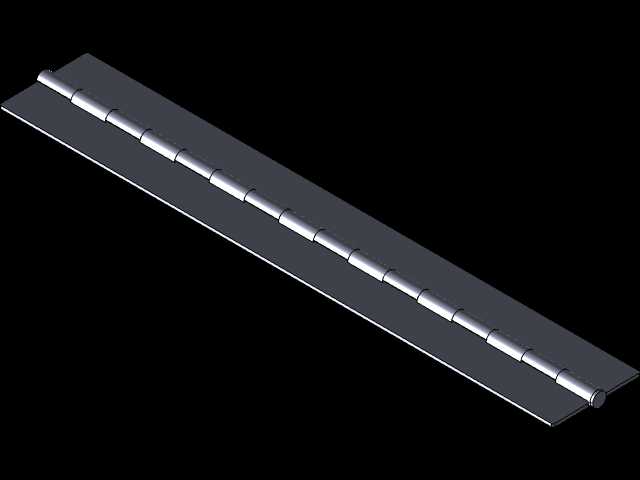

　　在各类工业柜体、大型设备检修门、长条形钣金防护结构的连接设计中，长排钢琴铰链一直是承担大跨度开合连接的核心五金件，这类铰链区别于普通短合页的核心优势，在于其沿长度方向连续分布的销轴结构，能够让整段连接面受力均匀，避免短合页多点安装时出现的门扇翘曲、开合卡顿、局部应力集中导致的连接件变形问题。日常做结构选型时，很多新手工程师容易忽略铰链单页厚度与安装基材的匹配性，比如在1.5mm厚冷轧钢柜体门上选用厚度不足1mm的薄款排铰，使用不到半年就会出现合页页片变形、门扇下沉刮擦柜体边框的问题，而本次涉及的这款钢质钢琴铰链，单页厚度设定为1.78mm，刚好适配1.2-2mm厚度的冷轧钢、铝合金钣金基材的安装需求，页片强度足以支撑单扇长度300mm左右、重量不超过15kg的门板或防护盖的长期开合使用。

　　从实际应用场景来看，这类未预钻孔的钢琴铰链，反而比预钻好安装孔的标准件适配性更强——不同设备的安装孔位公差、螺丝规格选择、安装边距要求都存在差异，预钻孔的产品往往会限制安装时的孔位调整空间，尤其是在一些老旧设备改造、非标准钣金件的配套连接中，现场配钻安装孔可以根据实际装配公差灵活调整孔位，避免出现孔位对不齐、强行锁螺丝导致页片翘曲的问题。设计这类长铰链时，首先要确定的核心参数是开口宽度，也就是两个合页页片展平后的总宽度减去销轴包裹区域的有效安装面宽度，这款铰链开口宽度为50.8mm，也就是常说的2英寸规格，这个宽度的页片在安装时，每页可以留出足够的螺丝排布空间，沿长度方向间隔50-60mm布置一颗M4或者M5的安装螺丝，就能保证整段铰链的连接强度，不会因为螺丝间距过大导致页片与基材之间出现缝隙。

　　销轴直径的选择直接关系到铰链的承重能力与开合寿命，这款铰链选用直径8mm的钢质销轴，销轴与页片卷圆部位的配合间隙控制在0.1-0.15mm之间，既保证开合时转动顺畅无卡滞，又不会因为间隙过大导致门扇开合时出现旷量晃动；卷圆部位的成型工艺是这类铰链设计的细节重点，卷圆的接缝处要做到贴合紧密无凸起，避免开合过程中接缝刮擦对侧页片，长期磨损产生金属碎屑或者导致转动阻力变大。从安装边界来看，这款铰链总长度为318mm，安装时需要在基材连接边处预留至少52mm的总宽度空间，也就是每页页片对应的安装面宽度不小于25mm，避免页片边缘超出基材边框影响外观或者干涉其他部件；销轴的两端要做倒角处理，装配时可以顺畅穿入整段卷圆孔内，两端可以根据使用需求选择铆接或者加装端盖，防止销轴在长期开合转动过程中从卷圆孔内窜出。在做三维建模时，这类长铰链不需要做过于冗余的细节特征，重点要还原页片的折弯角度、卷圆部位的同轴度、销轴与卷圆的配合关系，因为在实际装配仿真中，需要验证铰链开合到最大角度时，两个连接部件之间是否存在干涉，页片边缘是否会与基材的加强筋、折边结构产生碰撞；很多工程师在调用这类标准件模型时，经常会忽略页片厚度对应的安装间隙，比如两个对装的钣金件折边处如果没有预留足够的转动间隙，铰链开合到90度以上时就会出现页片与折边顶死的问题，所以在建模时严格按照实际尺寸还原页片厚度、卷圆直径、销轴位置，才能给后续的装配验证提供准确的参考。

　　这类未钻孔的钢质钢琴铰链，除了工业设备上的应用，也常被用于大型铝合金工具箱、特种车辆的储物舱门、非标自动化设备的安全防护门连接，因为没有预钻孔，不管是采用螺丝锁附、焊接固定还是铆接固定都可以灵活适配，比如在一些不需要拆卸的永久连接场景，直接将铰链页片焊接在钢结构基材上，省去了打孔锁螺丝的工序，连接强度也更高；如果是需要后期拆卸维护的场景，就可以根据实际安装位置现场配钻螺丝孔，选择合适规格的紧固件完成安装。从受力角度分析，连续排布的卷圆结构让整个铰链的受力沿长度方向均匀分散，不像普通短合页只有几个固定点受力，在承受门板自重或者外部冲击载荷时，不会出现单个合页受力过大断裂的问题，这也是长排钢琴铰链在大跨度连接场景下不可替代的核心原因。设计时还要注意页片的平面度要求，整段318mm长度的页片平面度公差要控制在0.2mm以内，如果页片存在翘曲，安装后就会导致门扇与门框之间缝隙不均匀，开合时出现摩擦阻力，所以在建模时也要将平面度的工艺要求考虑进去，避免后续生产出来的零件因为形位公差不达标无法装配。
