带螺旋输送轴的集成式齿轮箱结构设计

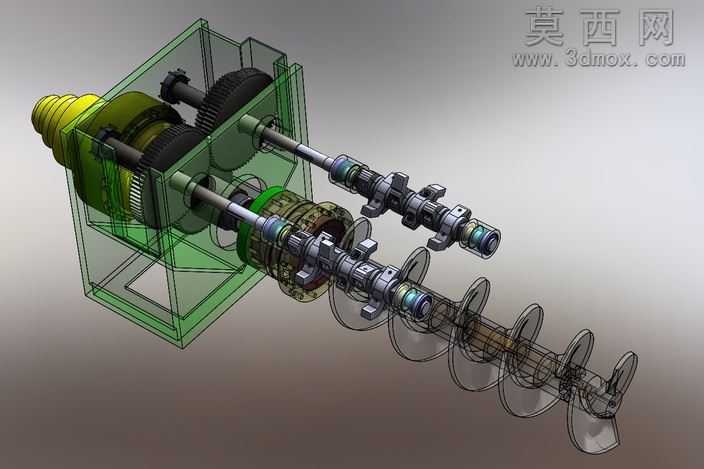

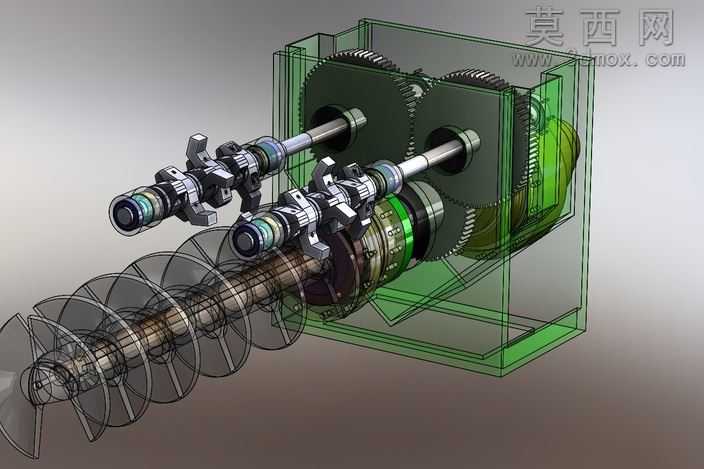

本齿轮箱三维模型采用专业三维机械设计软件完成全参数化建模，整体建模过程严格遵循机械传动设计规范，对每一处装配结构都做了精准的干涉校验，确保各零部件配合关系符合实际加工装配要求。模型采用半透明渲染方案处理箱体外壳，将内部核心传动结构完整呈现，箱体部分赋予半透绿色工程塑料质感材质，既清晰展示外部轮廓边界，又不会遮挡内部齿轮、轴系、换挡机构的布局细节；金属传动部件统一赋予哑光合金钢材质，通过不同灰度的金属质感区分轴类、齿轮、换挡拨叉等不同功能零件，前端螺旋输送轴采用线框加实体结合的渲染方式，清晰展现螺旋叶片的连续曲面形态与轴身的同轴度关系。结构设计上，该齿轮箱集成了平行轴齿轮传动与前端螺旋输出功能，箱体内布置两组平行啮合的圆柱齿轮传动副，搭配多组换挡同步器组件实现多档位转速切换，输入轴端设置快换式连接结构适配不同动力输入源，输出端直接集成螺旋输送轴结构，可直接完成物料推送类作业需求，省去了额外的输出端连接传动环节。设计过程中优先考虑传动路径的合理性，将高速级齿轮布置在靠近箱体支撑端的位置，降低轴系的悬臂载荷，换挡机构沿轴向平行布置，拨叉与同步器的配合位置经过反复调整，确保换挡行程顺畅无卡滞，各齿轮的啮合间隙、轴系的支撑跨距都参照通用齿轮箱设计标准做了参数化设定，轴承安装位、密封槽位等细节结构都做了完整还原，模型可直接用于传动原理演示、结构方案评审以及后续的工程图转化参考，整体装配逻辑清晰，零部件层级划分明确，能够直观展现集成式齿轮传动与螺旋输出的组合设计思路。
