2020T槽铝型材用三路端角连接支架

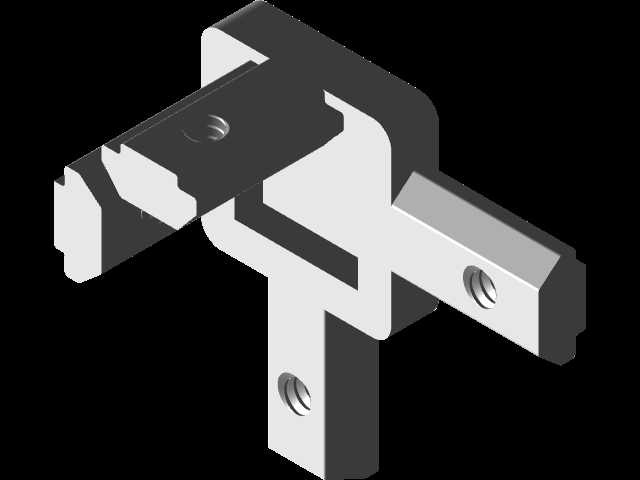

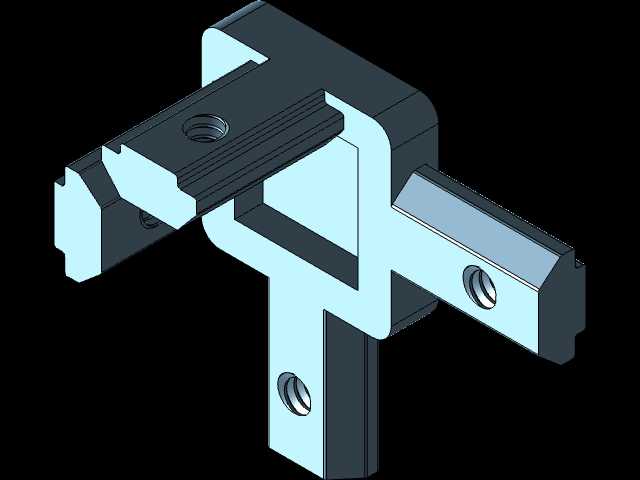

　　很多做小型设备外壳框架的结构工程师都有体会，三向交汇的角部如果用普通直角件搭配外置螺栓，不仅外露的紧固件会破坏框架外表面的平整度，后续贴装防护面板、安装门板合页时还会出现干涉，需要额外做避让处理，而这款支架采用内嵌式卡接的设计思路，三个连接臂分别对应X、Y、Z三个正交方向的型材槽口，安装时不需要在型材端面做复杂的铣削加工，只需要将对应臂体滑入型材的T形槽内，再通过臂体上预留的螺纹孔拧入紧定螺钉，就能完成三个方向型材的锁固，整个连接节点的受力点完全藏在型材槽腔内部，框架外表面没有突出的连接件，后续安装亚克力面板、钣金门板或者铝塑板封板时，能保证贴合面完全平整，不会出现缝隙不均的问题。在工业铝型材搭建的框架体系里，角部连接的可靠性直接决定整套框架的抗扭、抗形变能力，这款适配2020规格T形槽铝挤压型材的三路端角支架，就是针对三向正交型材交汇节点的专用连接构件，日常在非标设备机架、CNC设备外壳框架、小型自动化工作站护罩、工业检测工位台架这类场景中使用频率极高。

　　从安装边界来看，这款支架的三个连接臂尺寸完全匹配2020铝型材的槽腔规格，臂体厚度适配标准T槽的开口宽度，滑入槽内后不会出现旷量，臂体上的螺纹孔位置经过校准，紧定螺钉拧入后能直接顶在T槽的内底面上，锁固后不会出现型材沿槽向滑动的问题；支架的转角处做了等壁厚的加强结构，没有出现应力集中的直角锐边，在框架承受侧向冲击或者长期承重时，转角位置不会因为应力集中出现开裂，能保证整套框架的结构稳定性。

　　不同于普通两向角码只能完成两个垂直方向型材的连接，这款三路支架可以在一个节点上同时完成三个正交方向型材的拼接，不需要在同一个角部堆叠多个两向连接件，既减少了节点处的零件数量，也避免了多个连接件叠加带来的安装累积误差，在搭建小型CNC设备的外壳框架时，用这款支架做角部连接，能保证框架的八个角部尺寸一致性更好，后续安装防护门、操作面板时不需要反复调整安装位。在实际选型使用时，需要注意这款支架适配的是标准槽宽的2020T槽铝挤压型材，如果是槽口尺寸做了非标修改的型材，需要提前核对臂体厚度和槽口的配合间隙，避免出现滑入困难或者配合过松的问题；支架上的紧定螺钉孔采用标准公制螺纹，配套使用的紧定螺钉长度需要匹配型材槽深，过长会顶穿型材壁面，过短则无法提供足够的锁固力，一般选用长度略小于槽腔深度的平端紧定螺钉即可，锁固时不需要过大的扭矩，避免螺钉顶伤型材槽内表面影响后续拆卸调整。

　　这款支架的整体外形完全贴合2020型材的外轮廓尺寸，安装完成后支架的外露面和型材外表面齐平，不会突出型材表面，在做设备外观设计时不需要额外做遮丑处理，能让整套框架的外观更简洁规整，对于需要频繁拆装调整的实验台架、小型测试工装框架来说，这种内嵌式的三向连接支架拆装效率比传统的角码加螺栓连接高很多，只需要松紧定螺钉就能调整型材的位置，不需要完全拆卸连接件就能完成框架尺寸的微调。
