工程用液压打桩作业核心设备结构

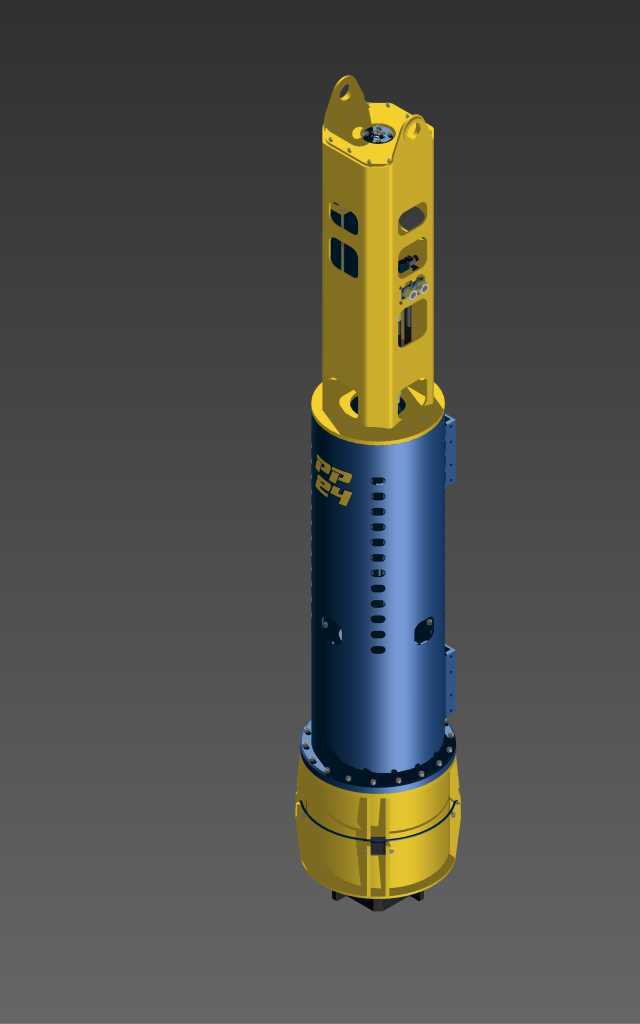

　　在建筑桩基施工、港口码头建设、桥梁墩台基础作业、海上风电桩基植入这类对桩体贯入深度、垂直度有严苛要求的工程场景里，液压打桩锤是替代传统柴油打桩锤、自由落锤的核心作业装备，相比传统打桩设备，它的冲击能量传递效率更高，作业噪声与尾气排放更可控，能适配预制混凝土桩、钢管桩、钢板桩等多种不同材质、不同截面规格的桩体施工作业。从结构设计逻辑来看，这款液压打桩锤采用上下分段式的筒体布局，上部为液压控制阀组与蓄能器集成舱段，外部开设的多组通槽既满足阀组散热需求，也为日常检修、管路接驳预留了操作空间，顶部的吊耳结构直接与筒体主承力框架焊接为一体，匹配起重设备的吊装作业需求，吊装时的受力点完全落在设备主承力结构上，避免吊装过程中对液压管路、密封组件造成额外拉扯损伤。

　　中部为冲击活塞的主工作缸筒段，缸体外壁均匀排布的纵向散热槽，能在设备连续高频冲击作业时，将液压系统工作产生的热量快速导出，避免缸筒内部油温过高导致密封件老化加速、液压油粘度下降影响冲击能量稳定性；缸体侧面预留的多组安装位，可根据不同施工场景加装导向滑块、垂直度检测传感器、缓冲衬板等附属组件，适配不同直径桩体的导向定位需求。下部为桩帽连接与缓冲机构段，采用法兰式连接结构，可快速更换不同内径的桩帽套，匹配不同截面尺寸的桩体对接，内部设置的多层缓冲垫能吸收冲击作业时的反向回弹冲击力，避免刚性冲击对缸体内部活塞、密封结构造成疲劳损伤，底部的环形定位凸台能保证打桩锤与桩体顶部的同轴度，减少偏打导致的桩体破损、能量损耗问题。

　　从安装边界来看，设备整体为立式圆柱结构，安装时需保证与桩架导向轨的配合间隙控制在合理范围，上下滑动过程无卡滞，外接液压管路的排布需预留足够的伸缩余量，满足打桩锤随桩体贯入过程的上下行程需求，设备重心沿筒体中心轴线分布，作业时的偏载力矩控制在极小范围，能有效降低长行程作业时的导向磨损速度。在功能实现层面，这款打桩锤通过液压系统驱动内部冲击活塞做上下往复运动，依靠活塞高速下落的冲击力作用在桩体顶部，将冲击能量传递至桩体使其克服土层阻力贯入地下，相比传统打桩设备，它的冲击能量可通过液压系统压力进行无级调节，能根据不同土层硬度、不同桩体承载要求调整作业参数，避免冲击能量过大导致桩体断裂，或是能量不足导致作业效率低下；设备的冲击频率也可根据施工需求灵活调整，在软土层作业时可提高冲击频率加快贯入速度，在硬岩层或是接近设计标高时降低冲击频率，保证桩体贯入精度。

　　设计过程中充分考虑了野外施工的恶劣工况，所有外露的液压接口都设置了防尘防水密封结构，筒体外部的连接螺栓全部采用防松设计，避免连续冲击振动导致连接件松动，上部阀组舱的盖板采用快拆结构，无需完全拆解设备即可完成常规的滤芯更换、阀组调试作业，大幅降低施工现场的维护难度。在实际选型适配时，需要结合桩体的设计承载力、施工区域的地质勘察报告匹配对应冲击能规格的打桩锤，同时要核对桩架的吊装承重能力、导向轨间距是否与设备的安装尺寸匹配，液压站的输出流量、压力参数是否满足打桩锤的工作需求，避免参数不匹配导致设备无法发挥额定性能，甚至造成结构损坏。
